Samstag, 26 März 2016 13:42

Inline USB-Portblocker im Praxisratgeber

Inline USB-Portblocker im Praxisratgeber
Auf der diesjährigen Cebit bewies uns Inline am eigenen Messestand, dass auch rein analoge Geräte begeistern können. Beim ersten Blick auf den kleinen Inline-Portblocker erahnten wir zuallererst einen USB-Stick. Bei der Präsentation stellte sich der mutmaßliche USB-Stick jedoch als nützliche Sicherheitslösung für IT-Administratoren, Eltern wie auch für Smart Home-Besitzer heraus.

USB-Portblocker nennt Inline das kleine Gerät, welches ungenutzte USB-Ports vor unerlaubten Zugriffen schützen kann. Hierfür stehen bis zu vier kleine USB-Stecker zur Verfügung, welche mithilfe des Stick-Griffstücks in die abzusichernden Ports eingeschoben werden. Einmal eingesteckt, können die Portblocker nur noch mit dem Stick oder mit Gewalt entfernt werden. Mithilfe dieser einfachen Blockade kann wirkungsvoll das Einstecken von USB-Geräten verhindert werden. Das Einschleppen von Viren ins eigene IT-System, wie auch das heimliche Kopieren von persönlichen Daten wird somit deutlich erschwert.


Lieferumfang

Der Stick wird zusammen mit einer bebilderten, leicht verständlichen Anleitung ausgeliefert. Für den ersten Einsatz ist bereits ein Portblocker an der Stickspitze angebracht, drei weitere Blocker befinden sich direkt im Griffstück.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProIdfde848cf57

Gerätedetails

Wie bereist erwähnt, können insgesamt drei Portblocker im Griffstück geparkt werden. Zum Be- und Entladen muss der Griff seitlich aufgeschoben werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId7b8f2aa088
Die Portblocker werden mithilfe von zwei kleinen Metalwiderhaken am Griffstück befestigt.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProIde661852950

Handhabung

Die Handhabung ist wirklich einfach. Einen Portblocker auf die Stickspitze aufsetzen und den dadurch entstandenen USB-Stick in den gewünschten USB-Port einstecken. Nun müssen die seitlich angebrachten Tasten betätigt und das Griffstück zeitgleich abgezogen werden. Hat alles geklappt, steckt der kleine Portblocker fest im USB-Port.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId8d0bf09e7a
Zum Entfernen muss einzig das Griffstück in den Portblocker eingesteckt werden, bis die Widerhacken einrasten. Im Test klappte dies am besten, wenn das Griffstück nach dem Einschieben ganz leicht hin und her bewegt wurde. Steckt der Griff fest im Blocker, kann dieser herausgezogen und wiederverwendet werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProIdc431b4f319

Fazit: Was bleibt zu sagen?

Egal ob im Privat- oder im Geschäftsumfeld - gestohlene Daten oder ein virenverseuchter Rechner können in heutigen Zeiten existenzbedrohend sein. Besonders Kindern und Jugendlichen sind die weitreichenden Folgen ihrer Taten am Computer oftmals nicht bewusst. Aber auch Erwachsene können, bewusst oder unbewusst, großen Schaden durch das Einstecken von fremden USB-Geräten verursachen. Mit den von uns getesteten Inline-Portblockern (Amazon Link) konnten wir nicht genutzte USB-Ports mit wenigen Handgriffen sperren. Dies schafft zwar keine 100%ige Sicherheit, da „normal“ belegte USB-Ports theoretisch durch neue USB-Geräte ersetzt werden könnten, den Zugriff erschweren die kleinen Blocker aber allemal. Die Handhabung der Portblocker war erstaunlich einfach und die kleinen Blocker saßen bombenfest. Besonders Eltern und IT-Administratoren sollten mit dem Portblocker-Stick die IT- bzw. die Gerätesicherheit deutlich erhöhen können.

Freigegeben in Equipment
Schlagwörter
weiterlesen ...
Sonntag, 03 Mai 2015 17:14

Voltcraft MS 18/2 Multitester im Praxistest

Voltcraft MS 18/2 Multitester im Praxistest
Einfache Phasenprüfer führen in der der Regel ein einsames Leben in der Werkzeugkiste. Der Voltcraft MS 18/2 erinnert zwar stark an einen solchen Tester, bietet jedoch deutlich mehr Funktionen und arbeitet dabei sogar berührungslos.


Lieferumfang

Funktionsumfang

Wie bereits in der Einleitung erwähnt, besitzt der kleine Multitester einige nützliche Fähigkeiten. So fungiert der MS 18/2 nicht nur als berührungsloser Spannungsprüfer für Wechsel- sowie Gleichspannung, sondern auch als Durchgangs- und Strahlungsmesser.


Die Messbereiche in der Übersicht:

  • Prüfen von Wechselspannung
    • direkte Messung 70 – 250V
    • indirekte Messung 70 – 500V
  • Prüfen von Gleichspannung im Bereich von 1,2V bis 36V
  • Polaritätsprüfung
  • Durchgangsprüfung von 0 bis 5 MOhm
  • Abstrahlungstest bei Mikrowellen- und Fernsehgeräten

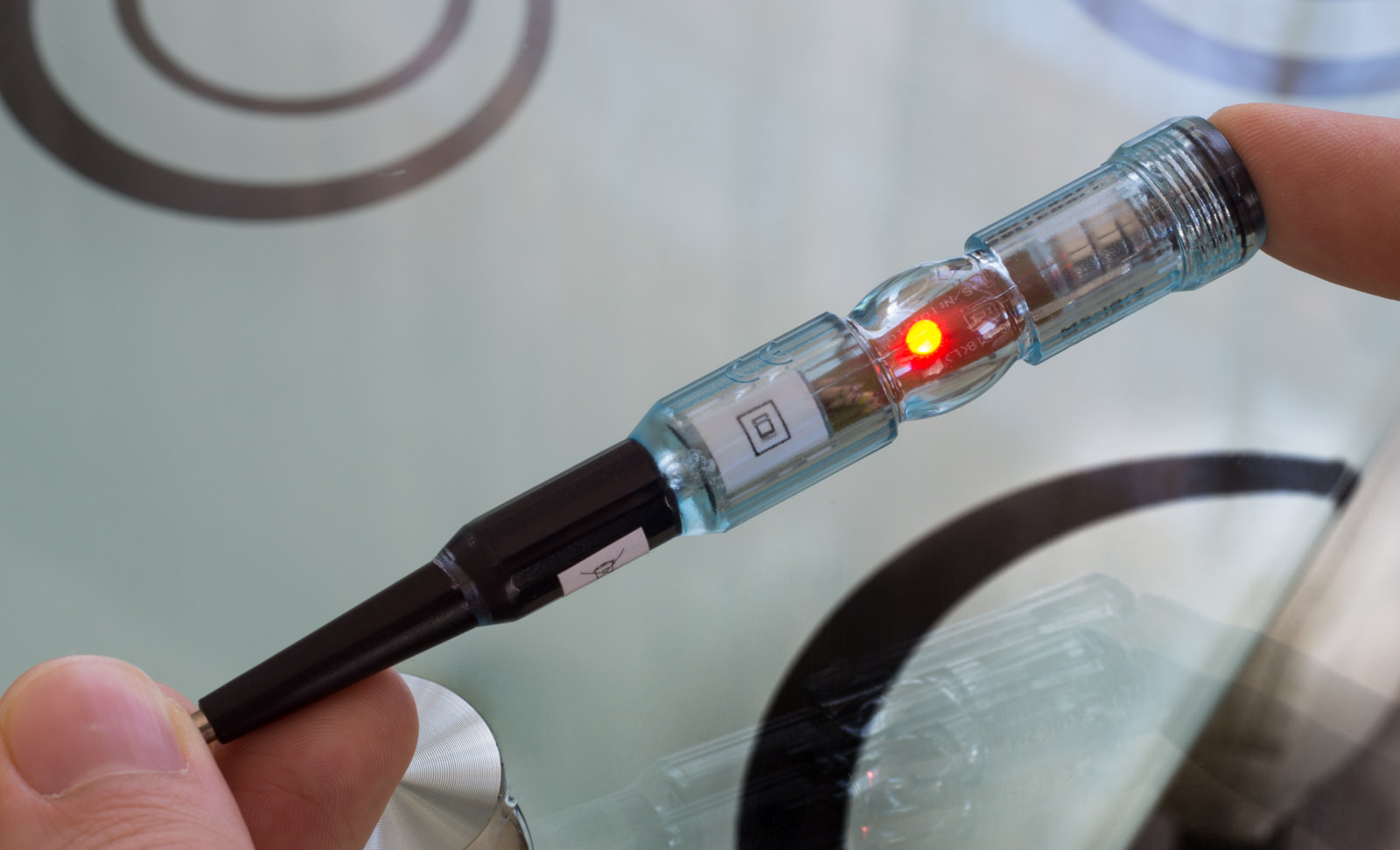

Der Selbsttest

Bevor die Arbeit mit dem Multitester losgeht, sollte immer zuerst ein Selbsttest vorgenommen werden. Hierzu wird die Messspitze mit der einen und das andere Ende des Testers mit der anderen Hand berührt. Blinkt nun die LED, ist das Prüfgerät in Ordnung.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProIdb50efe6ff3

Spannungen erkennen

Der aus unserer Sicht größte Vorteil des MS 18/2 ist die berührungslose Messfunktion für Wechsel- und Gleichspannungen. Hierdurch kann ohne das Berühren von leitenden Teilen geprüft werden, ob auf einer Leitung Spannung anliegt oder nicht.

Leitungen prüfen

Egal ob Gleich- oder Wechselspannung – das einfache Anlegen der Messspitze an ein Kabel reicht zum Prüfen vollkommen aus. Liegt Spannung an, leuchtet die integrierte LED – wenn nicht, bleibt die LED dunkel. Vorsicht ist jedoch bei abgeschirmten Kabeln geboten – bei diesen sollte auf herkömmliche Testmethoden zurückgegriffen werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProIdd74d2a174f

Steckdosen prüfen

Um Steckdosen zu prüfen wird der Schraubendreher umgedreht und die Messspitze mit den Fingern angefasst. Nun muss das Griffstück in den Innenteil der Steckdose gehalten werden. Leuchtet die LED, liegt Spannung an.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId891aef0ae8

Polung ermitteln

Eine weitere praktische Funktion besteht darin, bei einer Gleichstromquelle den Pluspol ermitteln zu können. Für die Messung muss einzig einer der Batteriepole mit dem Finger und der andere Pol mit der Messspitze berührt werden. Blinkt die LED, wurde der Pluspol gefunden – leuchtet die LED nicht, handelt es sich mit hoher Wahrscheinlichkeit um den Minuspol.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId08ce032173

Durchgangsprüfung vornehmen

Die Durchgangsprüfung funktioniert ganz ähnlich wie der bereits erwähnte Selbsttest. Soll beispielsweise eine Glühlampe auf Funktionsfähigkeit geprüft werden, muss diese nur mit der einen Hand am Gewinde festgehalten und die Messspitze mit der anderen Hand an den anderen Pol gehalten werden. Blinkt nun die LED, ist die Lampe in Ordnung.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId085715a87a

Fazit: Was bleibt zu sagen?

Auch wenn der Voltcraft MS 18/2 rein äußerlich an einen einfachen Phasenprüfer erinnert, machen die in den Winzling integrierten Funktionen den Schraubendreher zu einem wertvollen Werkzeug beim täglichen Arbeiten mit spannungsführenden Teilen. Egal ob Gleich- oder Wechselspannung – im Test stellte sich der kleine Messschraubendreher als zuverlässiger Erstprüfer heraus. An Stellen, an denen es etwas enger zuging, hätten wir uns eine Möglichkeit gewünscht, die Messempfindlichkeit reduzieren zu können. Bei einem Anschaffungspreis von unter 10 Euro ist das Fehlen einer solchen Einstellmöglichkeit aber zu verschmerzen. Natürlich kann der MS 18/2 kein vollwertiges Multimeter ersetzen, für Diagnosezwecke ist der Schraubendreher aber optimal und dank der berührungslosen Arbeitsweise auch noch sicherer.

Freigegeben in Equipment
Schlagwörter
weiterlesen ...
Donnerstag, 15 Januar 2015 21:48

VOLTCRAFT SZ-BCT2010 - Knopfzellentester im Praxistest

VOLTCRAFT SZ-BCT2010 - Knopfzellentester im Praxistest
Jahrzehntelang versorgten Knopfzellen hauptsächlich Armbanduhren oder BIOS-Chips mit Energie. Ging deren Ladung zur Neige, sorgte meist ein Uhrmacher oder IT-Fachmann für Ersatz. Seit dem Einzug von Funk-Smarthome-Systemen in unsere Haushalte, dienen die kleinen Energieversorger nun auch als zuverlässige und andauernde Energiequelle für viele Automations-Komponenten.

Eine nicht mehr ganz taufrische Batteriezelle sorgt jedoch nicht selten für eigenartiges Verhalten dieser Aktoren oder Sensoren. Im einen Moment funktioniert dann die Smarthome-Anlage ganz normal, dann wieder hagelt es Fehlermeldungen. Um sicherzugehen, dass kein echter technischer Defekt vorliegt, helfen Testgeräte wie das VOLTCRAFT „SZ-BCT2010“ dabei, schwächelnden Energiespendern auf die Spur zu kommen.

Tipp: Wir nutzen ein eigenes, innovatives Artikelkonzept. Damit Ihnen nichts entgeht, haben wir einen kleinen Artikelwegweiser für Sie verfasst. Viel Spaß beim Lesen!


Lieferumfang

Das kleine Testgerät wird zusammen mit einer Trageschlaufe und einer Kurzanleitung geliefert. Auch die für das Gerät benötigte Knopfzelle CR1620 wird mitgeliefert. Diese befindet sich bereits vormontiert im Gerät.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId3b12063698

Inbetriebnahme

Für die Inbetriebnahme muss lediglich ein kleiner Kunststoffstreifen aus dem Batteriefach entfernt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProIdbfc5ea58af

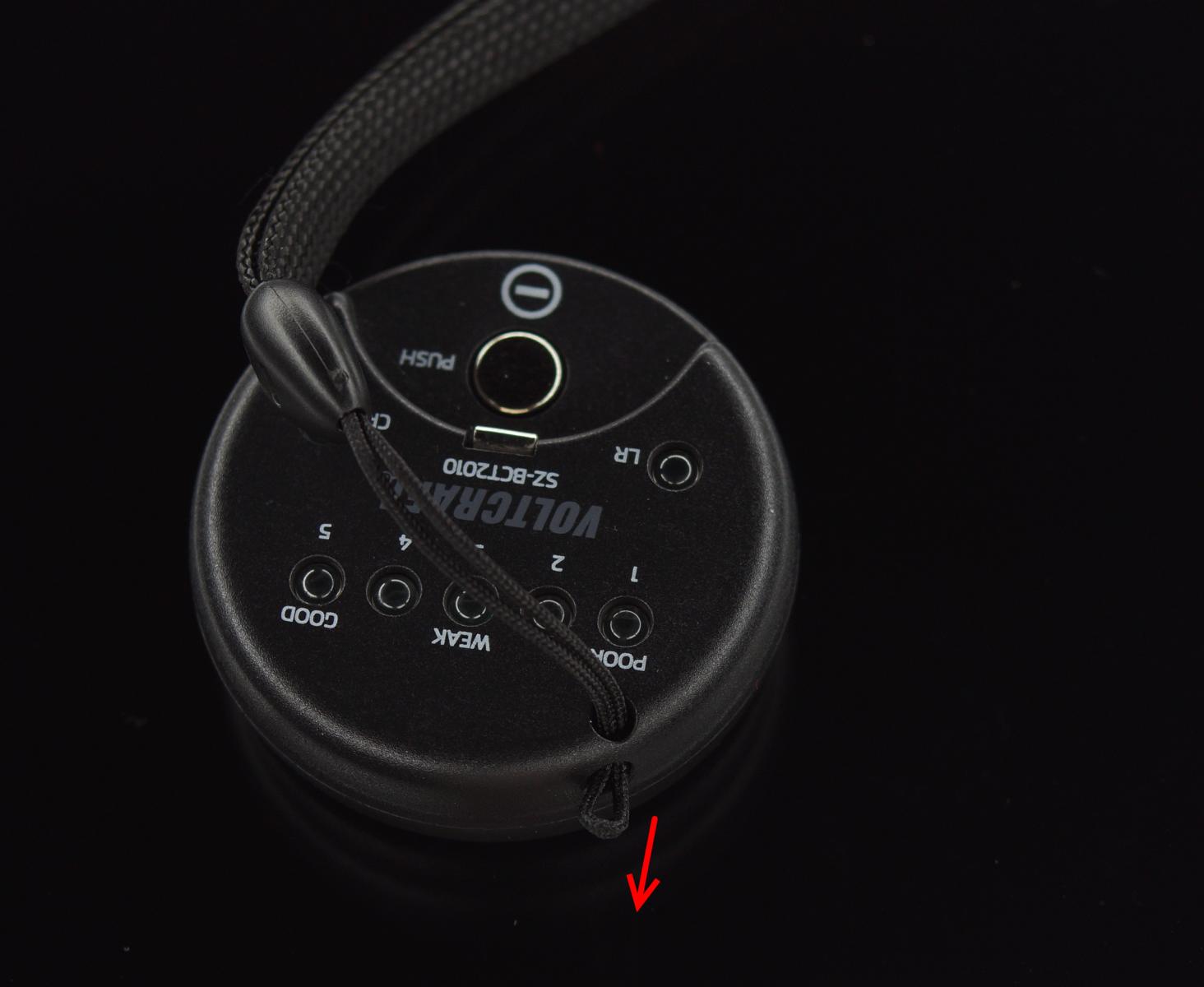

Bei Bedarf kann auch die mitgelieferte Trageschlaufe angebracht werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId35deb0a9f8

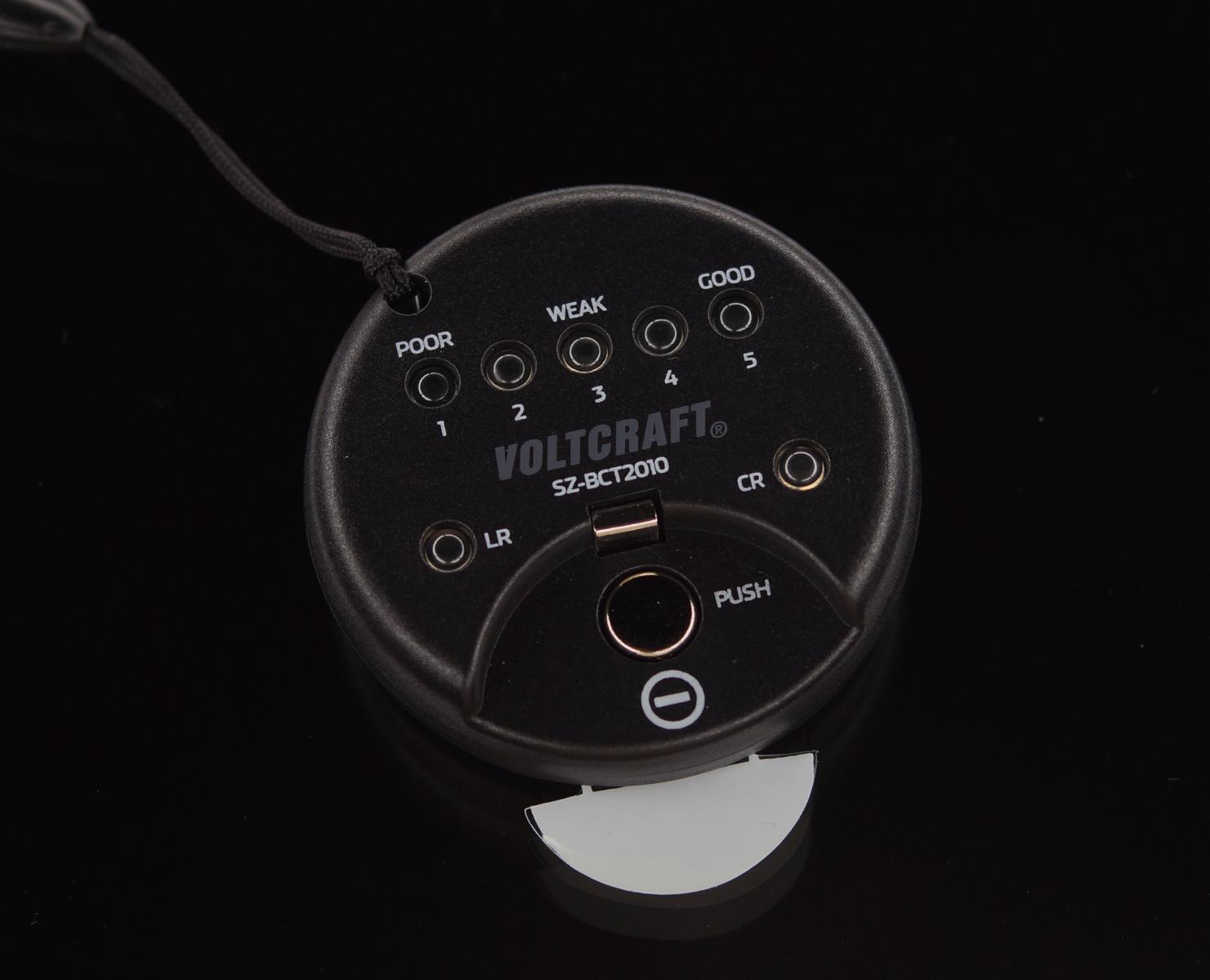

Knopfzellen prüfen

Das eigentliche Prüfen der gewünschten Knopfzelle ist in sekundenschnelle erledigt. Hierfür muss die Batterie mit dem Minuspol auf den mittleren und mit dem Pluspol an den seitlich angebrachten Messpunkt gedrückt werden. Das Messgerät misst dann die anliegende Spannung und gibt über fünf rote LEDs Auskunft über den jeweiligen Batterie-Status. Dabei ist es egal, ob es sich um eine 3 Volt CR- oder um eine 1,5 Volt LR-Knopfzelle handelt.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId5fac896d17
Jede der fünf LEDs weißt auf einen bestimmten Spannungsbereich der Knopfzelle hin. Besonders für den Einsatz in Sensoren empfehlen wir, keine Knopfzellen mehr einzusetzen, bei denen nur noch drei LEDs aufleuchten. Dies entspricht einer Batteriespannung von 1,3-1,35 Volt bei einer LR- und 2,75-2,9 Volt bei einer CR-Knopfzelle. Da eine solche Minizelle nur über vergleichsweise wenig Kapazität verfügt, kann diese niedrige Spannung dazu führen, dass ein Verbraucher zwar beim ersten Test funktioniert, aber die danach massiv einbrechende Versorgungsspannung dafür sorgt, dass nicht mehr genügend Leistung für weitere Aktionen zur Verfügung steht. Sollte eine Knopfzelle ganz entleert sein, blinkt die LR-LED. In diesem Fall hilft nur der Austausch der Zelle/n.


Richtiger Umgang mit Knopfzellen

Wie bereits beschrieben, verfügen Knopfzellen nur über sehr geringe Leistungskapazitäten. Daher ist es besonders wichtig, bereits vor dem Auspacken der neuen Zelle die folgenden zwei Regeln zu beachten.

  • Bei der Anschaffung von Knopfzellen sollte unbedingt das Verfallsdatum beachtet werden. Überlagerte Zellen neigen sehr oft zum „Auslaufen“ - tritt dies auf, zerstört die auslaufende Säure in kürzester Zeit die Pole des Batteriefaches und nicht selten auch die dahinterliegende Elektronik. Da kurz vor dem Verfallsdatum stehende Knopfzellen oftmals sehr günstig angeboten werden, ist also besonders bei vermeintlichen Schnäppchen Vorsicht geboten

View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId1a12b7d20e
  • Da in Knopfzellen nur vergleichsweise wenig Energie gespeichert ist, kann jeder Widerstand bzw. Verbraucher zum raschen entleeren führen. Daher muss vermieden werden, beide Pole der Batterie gleichzeitig zu berühren. Die berührenden Finger stellen in dem Moment einen Verbraucher (Kurzschluss) dar, der die Batterie entlädt, bevor diese überhaupt eingelegt wurde. Die Batterie sollte daher nur an den Seiten oder mit Gummihandschuhen berührt werden.

View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId31984b013a


Fazit: Was bleibt zu sagen?

Der VOLTCRAFT „SZ-BCT2010“ Batterietester ist gut verarbeitet und sehr einfach zu bedienen. Auch ohne Kenntnisse der Elektrotechnik ermöglicht es der kleine Tester, lahmende Batterien in sekundenschnelle ausfindig zu machen.



Freigegeben in Equipment
Schlagwörter
weiterlesen ...
Donnerstag, 28 August 2014 09:39

TOOLCRAFT Elektriker-Werkzeugset im Praxistest

TOOLCRAFT Elektriker-Werkzeugset im Praxistest
Eine goldene Regel im Handwerk lautet: Nur mit gutem Werkzeug können auch gute Ergebnisse erzielt werden. Gerade Heimwerker stehen oft vor dem Problem, dass die benötigten Werkzeuge entweder nicht vorhanden sind, oder bei der letzten Discounter-Sonderaktion bezogen wurden. Vernünftiges Arbeiten ist dann schwer möglich. Mit dem TOOLCRAFT „Werkzeugset für den Elektriker“ testen wir heute ein 50-teiliges Set, welches die größten Sorgen des Heimwerkers vertreiben soll.

Lieferumfang

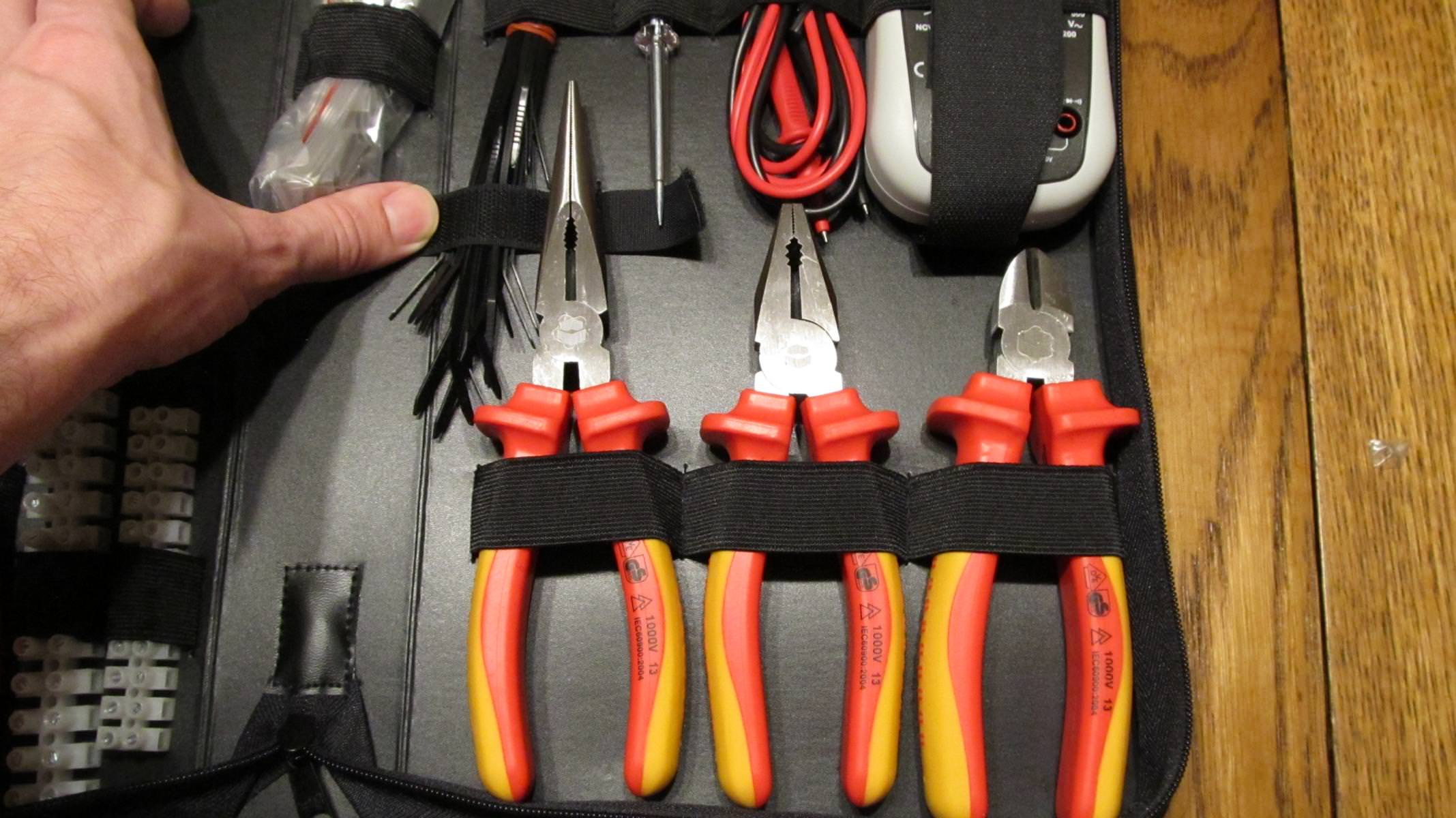

Das Set kommt gut verpackt in einer Transporttasche. Die Tasche beinhaltet ein VDE-Schraubendreher- und Zangenset, einen Phasenprüfer sowie ein Voltcraft-Multimeter. Als Befestigungsmaterial liegen verschiedene Kabelbinder und drei Rollen Isolierband bei. Außerdem sind einige Verbindungs- und Lüsterklemmen in der stabilen Tasche zu finden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId866555d669

Das Schraubendreherset

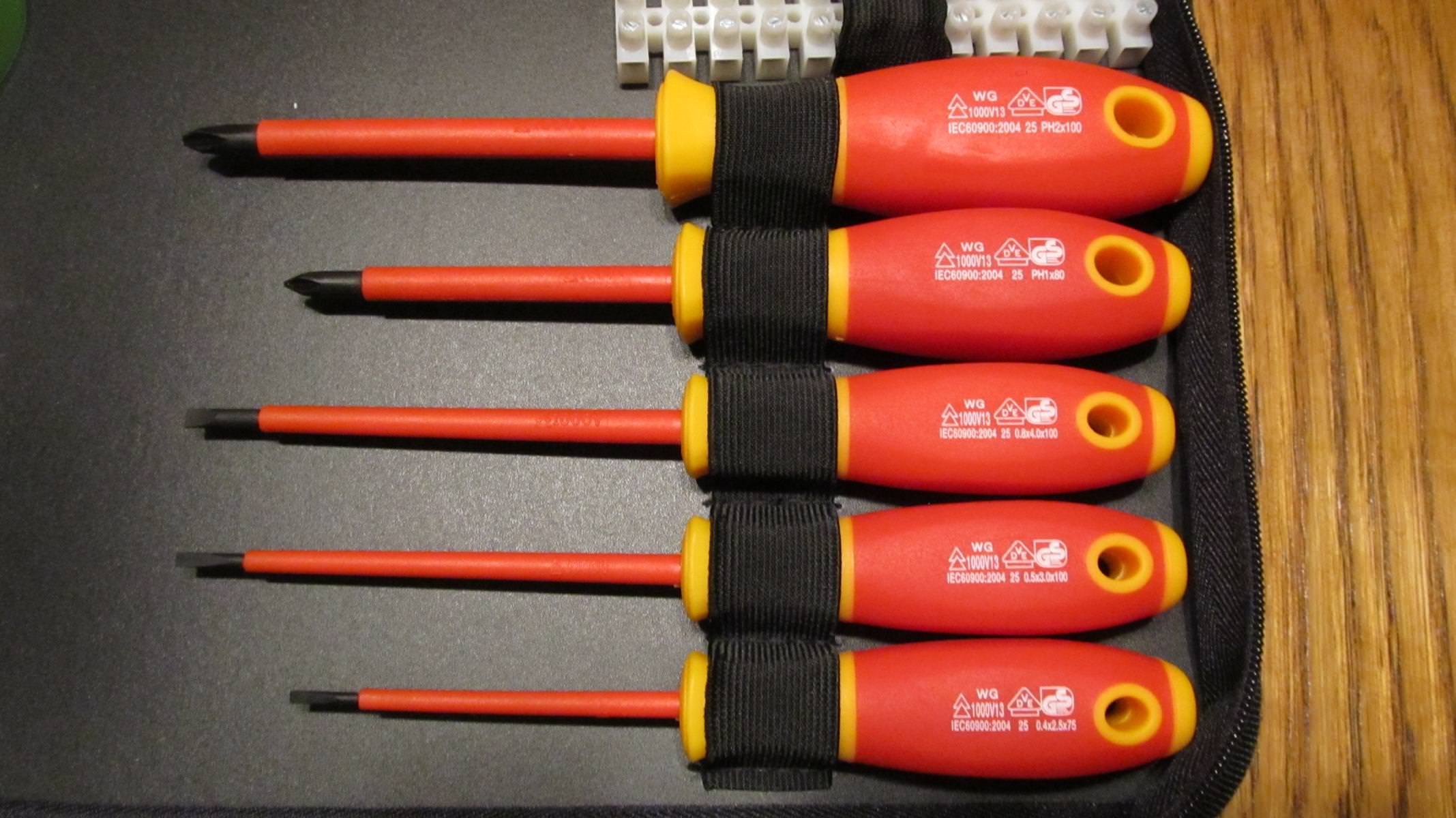

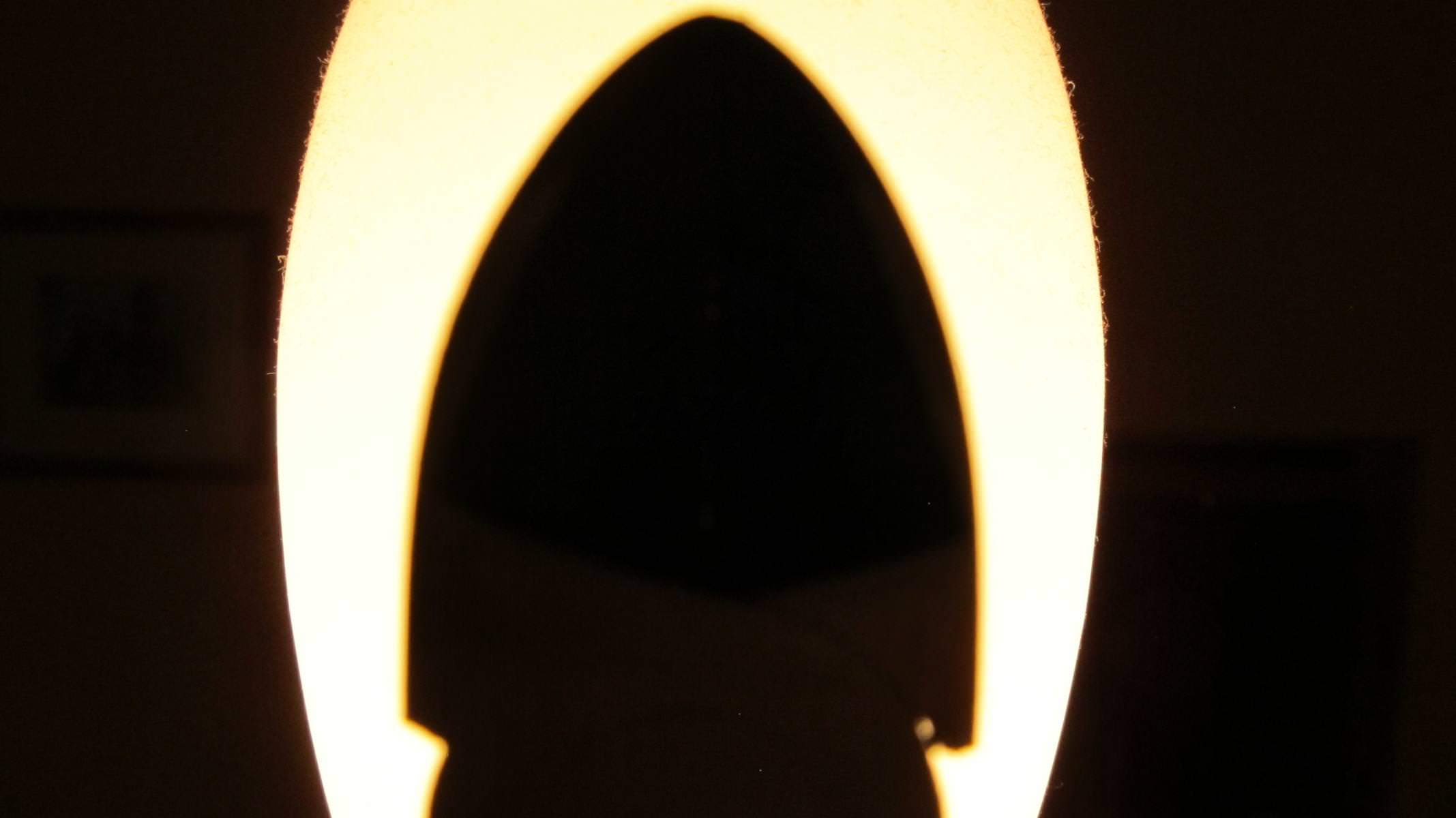

Wir haben uns Zeit genommen, um die fünf mitgelieferten VDE-Schraubendreher zu testen. Das Kürzel VDE kennzeichnet die Werkzeuge als zugelassene Schraubendreher für den Einsatz unter Spannung. Hierfür sind die Metallteile nahezu gänzlich mit Kunststoff ummantelt, welcher vor elektrischen Schlägen schützt. Bis zu 1000V Betriebsspannung soll die Isolierung fernhalten. Trotz des Schutzes raten wir aber davon ab, an spannungsführenden Teilen zu arbeiten.

Im Test legten wir großen Wert auf Haltbarkeit und hohen Arbeitskomfort. Hierfür war es uns wichtig, dass die mitgelieferten Schlitzschraubendreher auch hohe Belastungen wegstecken können, ohne abzubrechen oder sich zu verdrehen. Bei den Kreuzschlitzschraubendrehern legten wir besonderen Wert darauf, dass diese auch nach unzähligen Schraubmanövern noch fest in der Schraube saßen.

Sämtliche Schraubendreher hinterließen einen wirklich guten Eindruck. Besonders die Schlitzschraubendreher fielen durch den guten Sitz in Lüsterklemmen auf. Sogar mit dem kleinsten Schlitzschraubendreher war das Festziehen einer 2,5qmm Lüsterklemme möglich, ohne das die Schraubenzieherspitze verbogen wurde – leider keine Selbstverständlichkeit. Die starke Magnetisierung der „Schraubendreherklinge“machte das Einfädeln von Schrauben zum Kinderspiel. Die Schraubendrehergriffe liegen gut in der Hand und sind sehr ergonomisch. Ein Abrutschen ist also nahezu ausgeschlossen.

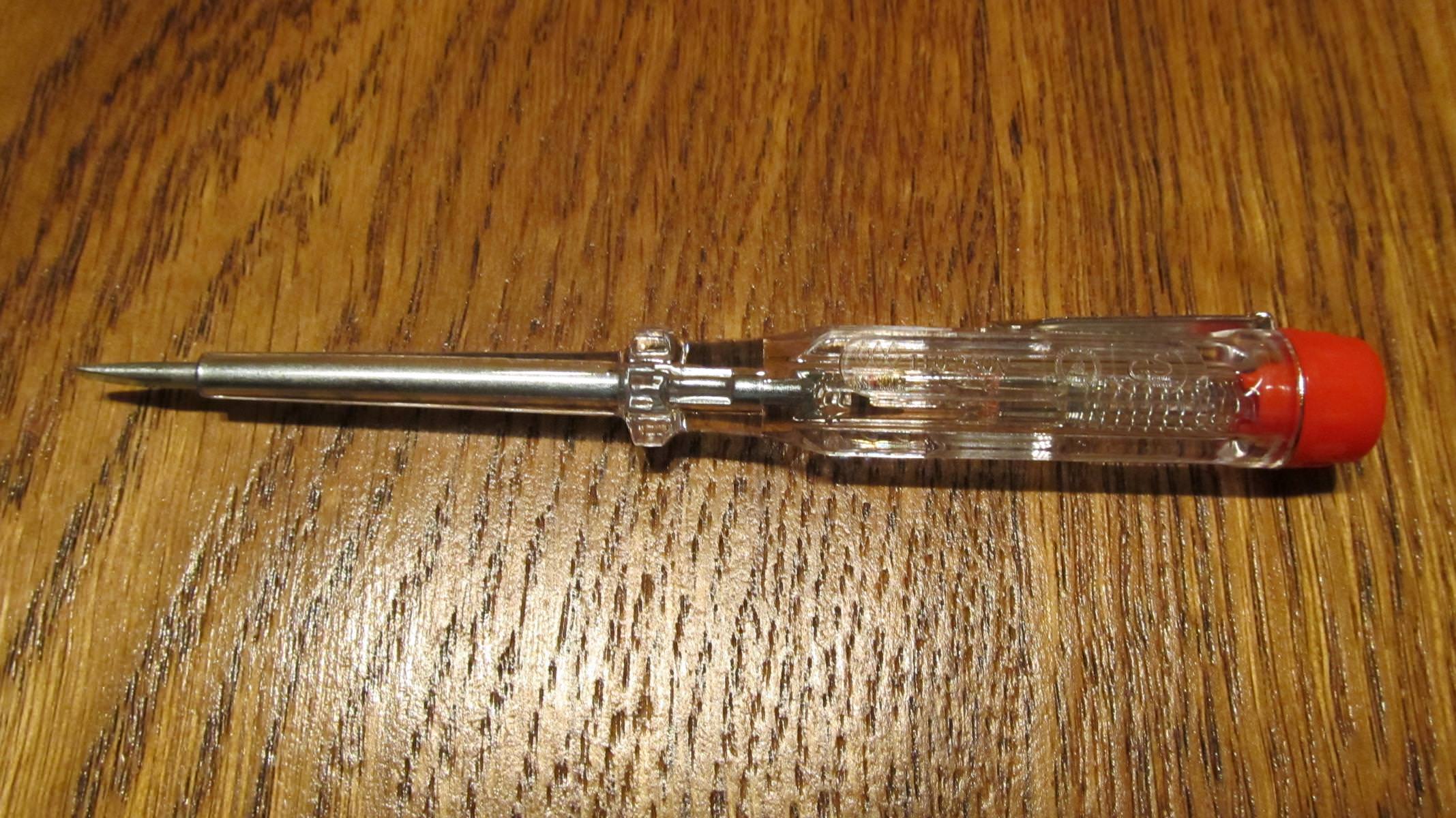

Zusätzlich zu den VDE-Schraubendrehern ist auch ein Phasenprüfer in der Tasche zu finden. Mit diesem kann an in einer Wechselstrom-Installation die Phase ermittelt werden. Auch dieser Phasenprüfer erwies sich als ausgesprochen stabil – das Verbiegen der Schraubendreherklinge (Spitze) war nicht möglich.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId39aba9e599
Folgende Schraubendrehergrößen liegen dem Set bei:

1x Phasenprüfer 120-250 Volt
1x Schlitzschraubendreher 0,4x2,5x75
1x Schlitzschraubendreher 0,5x3,0x100
1x Schlitzschraubendreher 0,8x4,0x100
1x Kreuzschlitzschraubendreher PH1x80
Zusatzinfo: Phillips-Recess (PH) stellt die Urform des Kreuzschlitzantriebs für Schrauben dar. Beim Anziehen einer Phillips-Schraube wird jedoch eine Axialkraft erzeugt, welche die Spitze des Schraubendrehers aus dem Schraubenkopf heraustreiben kann. Das Herausspringen des Schraubendrehers aus der Schraube ist dabei gewollt, um die eigentliche Schraube vor Überlastungen zu schützen. Allerdings kann dies unter Umständen zum Zerstören des Schraubenkopfes und/oder der Schraubenzieherspitze (Klinge) führen.

Mit dem Phillips-Pozidriv (PZ) Kreuzschlitzantrieb wurde die erzeugte Axialkraft reduziert, wodurch sowohl das Werkzeug, als auch der Schraubenkopf geschont werden. Allerdings erhöht dieses Verfahren die Gefahr der Schraubenüberlastung.

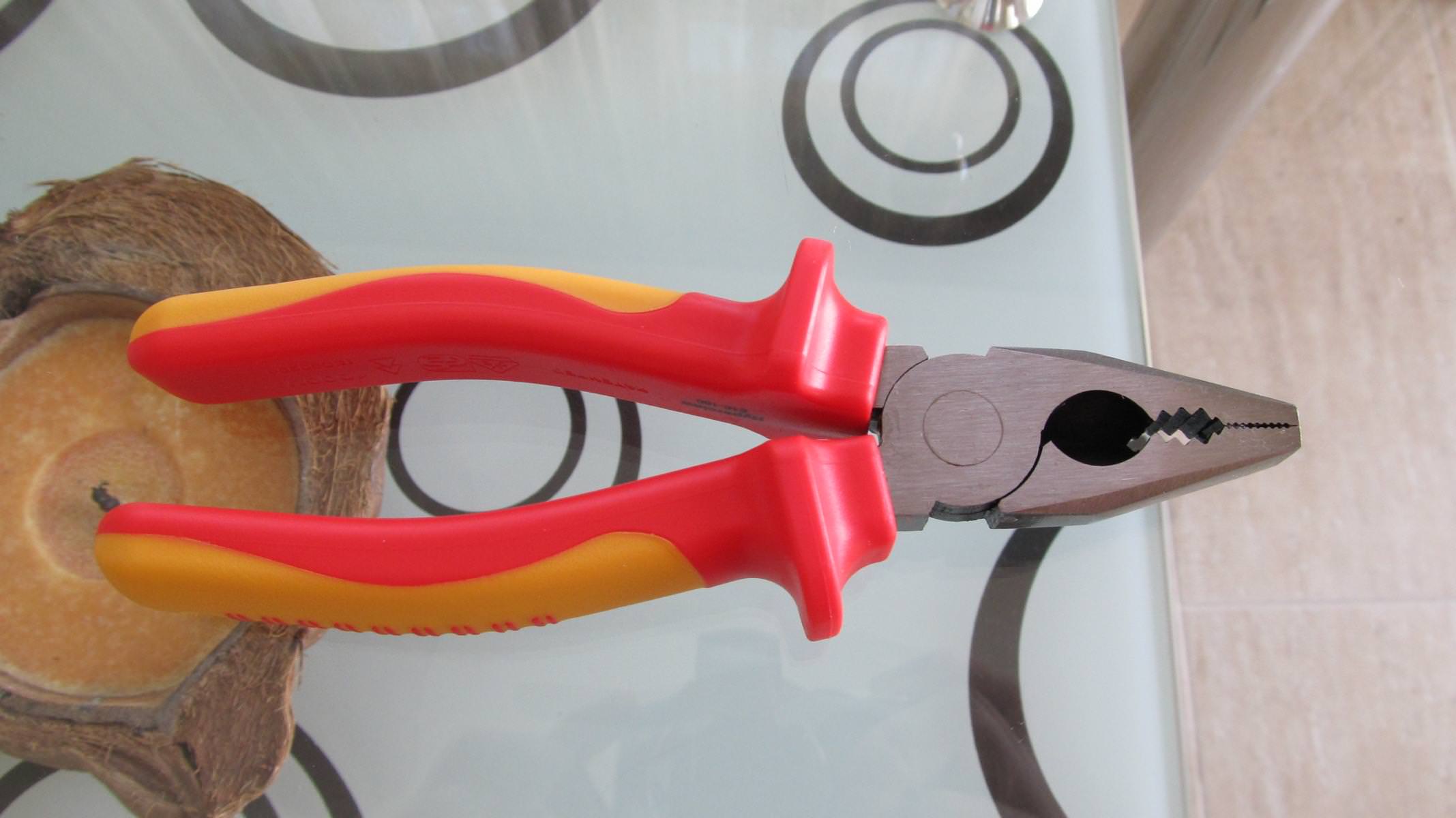

Das Zangenset

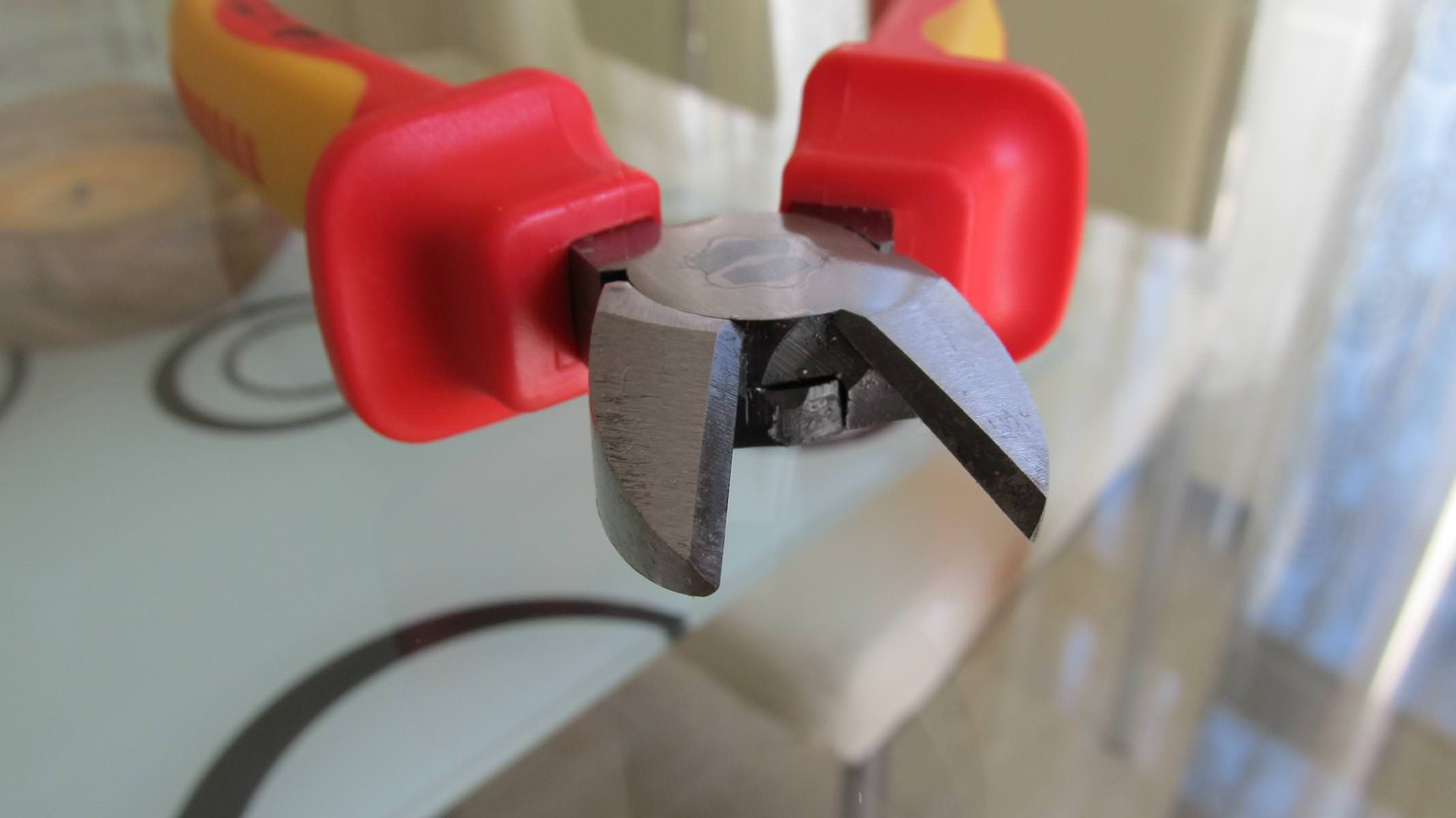

Während beim Einsatz von minderwertigen Schraubendrehern das Verletzungsrisiko relativ gering ist, kann es beim Versagen von minderwertigen Zangen zu schweren Verletzungen kommen. Nicht selten werden Finger gequetscht, weil der Härtegrad falsch gewählt, die Griffummantelung nicht richtig befestigt oder auf sicherheitsrelevante Bauteile ganz verzichtet wurde. Umso wichtiger ist es, qualitativ hochwertige Zangen zu kaufen – die einem dann aber auch ein Leben lang gute Dienste leisten können.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId228e1dc16c

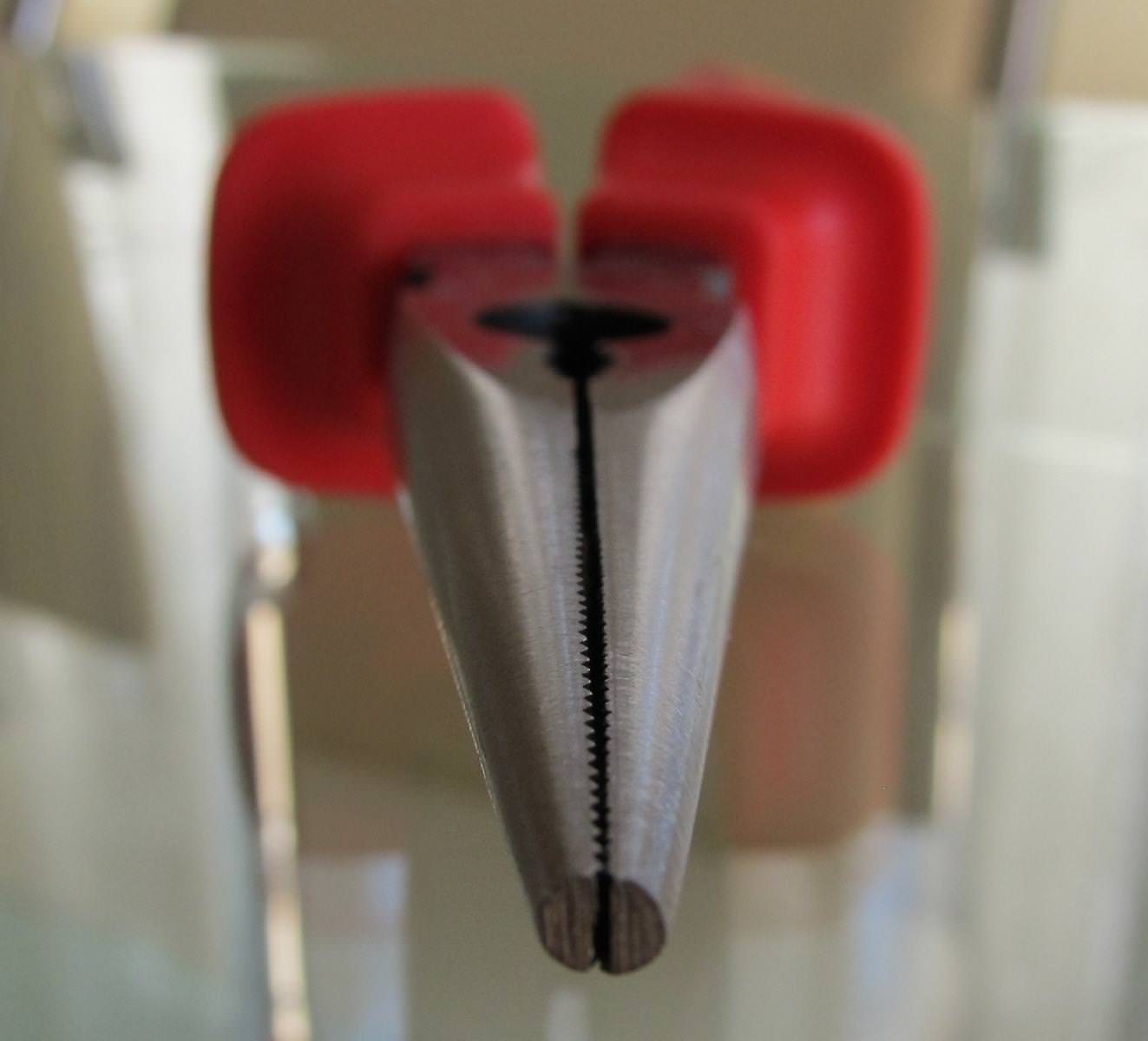

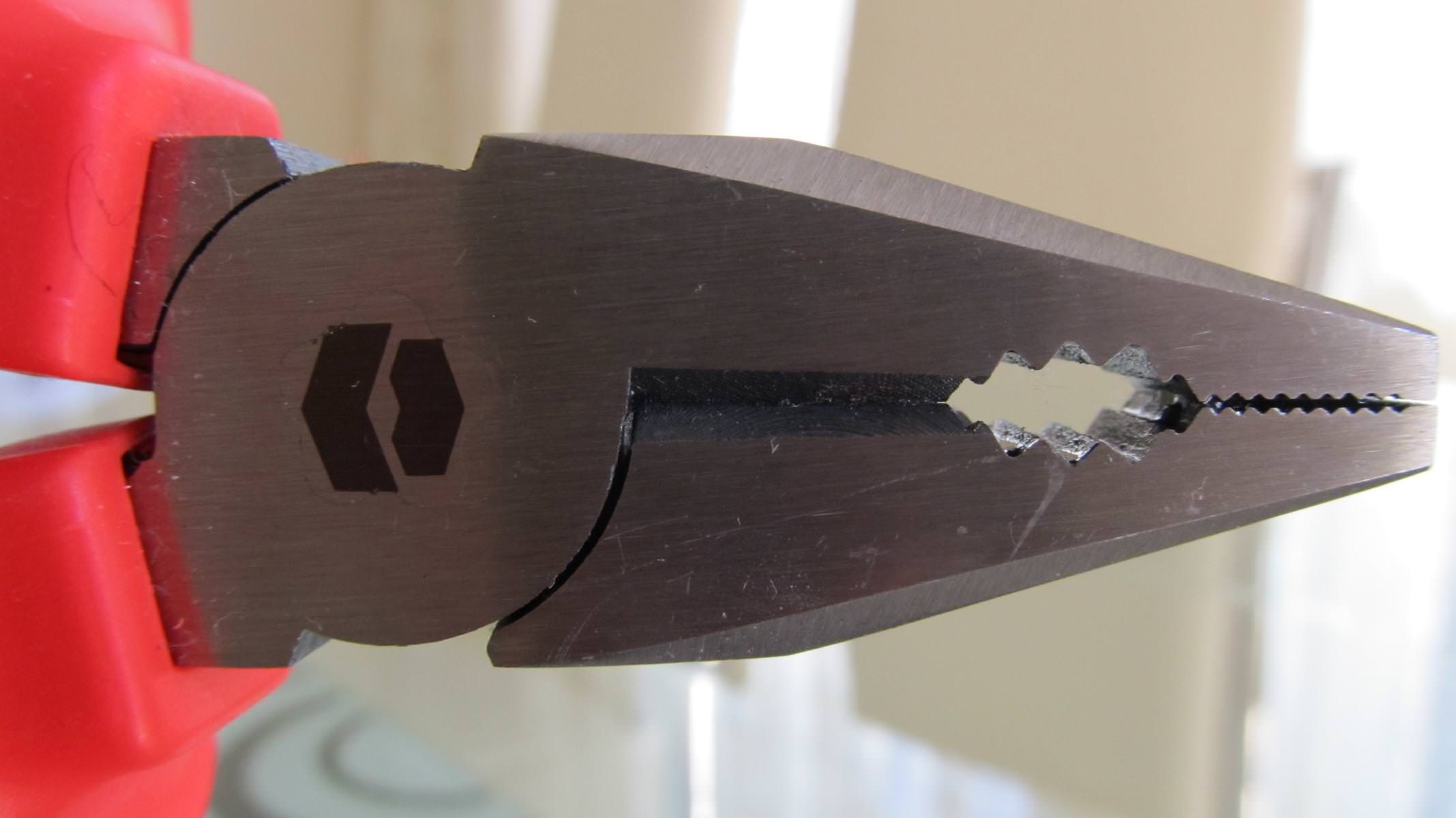

Jede der drei mitgelieferten VDE-Zangen konnte im Test überzeugen. Nach unzähligen Einsätzen wirkten die Zangen, bis auf ein paar Kratzer im Schutzlack, noch wie neu. Nach einem „Lagerspiel“ in den Gelenken oder nach Verschleiß an den Schneiden suchten wir vergebens. Die Kombination aus geschmiedetem, hochfestem, aber gleichzeitig auch zähem Chrome-Vanadium-Werkzeugstahl zusammen mit den induktionsgehärteten Schneidflächen, scheint bei den Zangen hervorragend zu funktionieren. Die Griffstücke liegen gut in der Hand und sollen zudem bis zu 1000Volt durchschlagfest sein.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId4605ca70f5

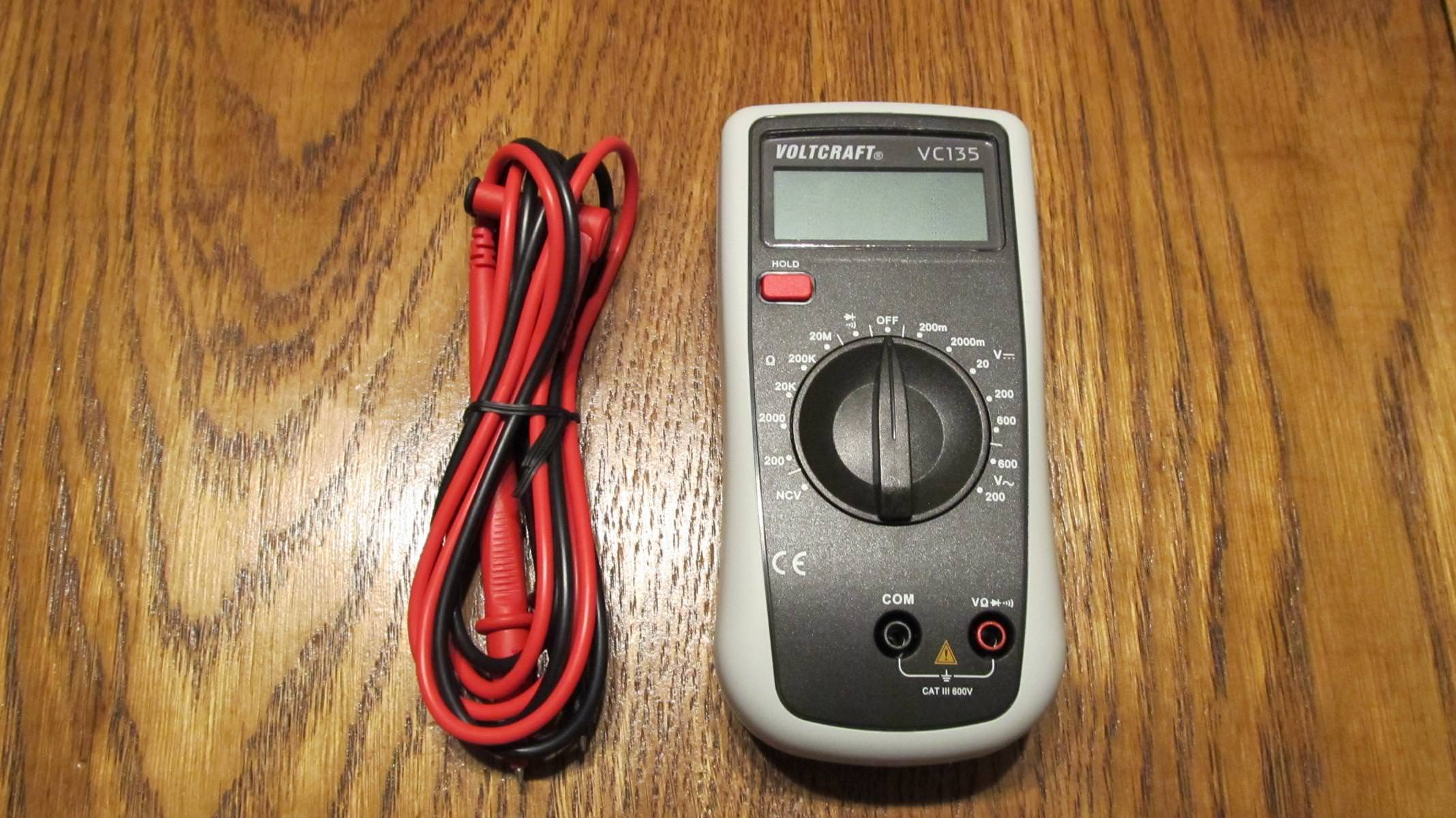

Das Voltcraft VC135 Multimeter

In jede vernünftige Elektriker-Werkzeugtasche gehört auch ein Multimeter. Hier setzt TOOLCRAFT auf das Voltcraft VC135. Dieses bietet neben der Gleich-und Wechselspannungsmessung auch die Widerstands, - Dioden,- sowie die Durchgangsermittlung an. Eine weitere praktische Funktion ist die berührungslose Spannungsprüfung, mit der geprüft werden kann, ob das zu prüfende Kabel unter Spannung steht. Hierzu muss die Multimeteroberseite nur an das zu prüfende Kabel gehalten werden. Die berührungslose Spannungsprüfung funktionierte sowohl bei unter Wechselspannung als auch unter Gleichspannung stehenden Kabeln perfekt . Es war also egal, ob es sich um ein 5V-USB-Kabel oder ein 230V-Kaltgerätekabel handelte. Ein Piepsignal zeigte zuverlässig an, wenn Spannung anlag. Die mitgelieferten Messleitungen, welche für alle anderen Tests benötigt werden, sind jeweils rund einen Meter lang und sehr flexibel. Vorbildlich ist auch die bereits vorinstallierte 9V Block-Batterie.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProIdce327c471d

Messwerte

Natürlich musste auch das VC135 unseren Multimeter-Testparcours durchlaufen. Dabei lieferte es solide Werte ab. Die ermittelten Testwerte haben wir in der folgenden Testtabelle zusammengestellt.

Tipp: Wie ein Multimeter richtig eingesetzt wird, kann in unserem Mutimeter-Praxisartikel nachgelesen werden. Da beim VC135 die Stromstärkemessung wegfällt, kann dieser Bereich des Praxisartikels ignoriert werden.

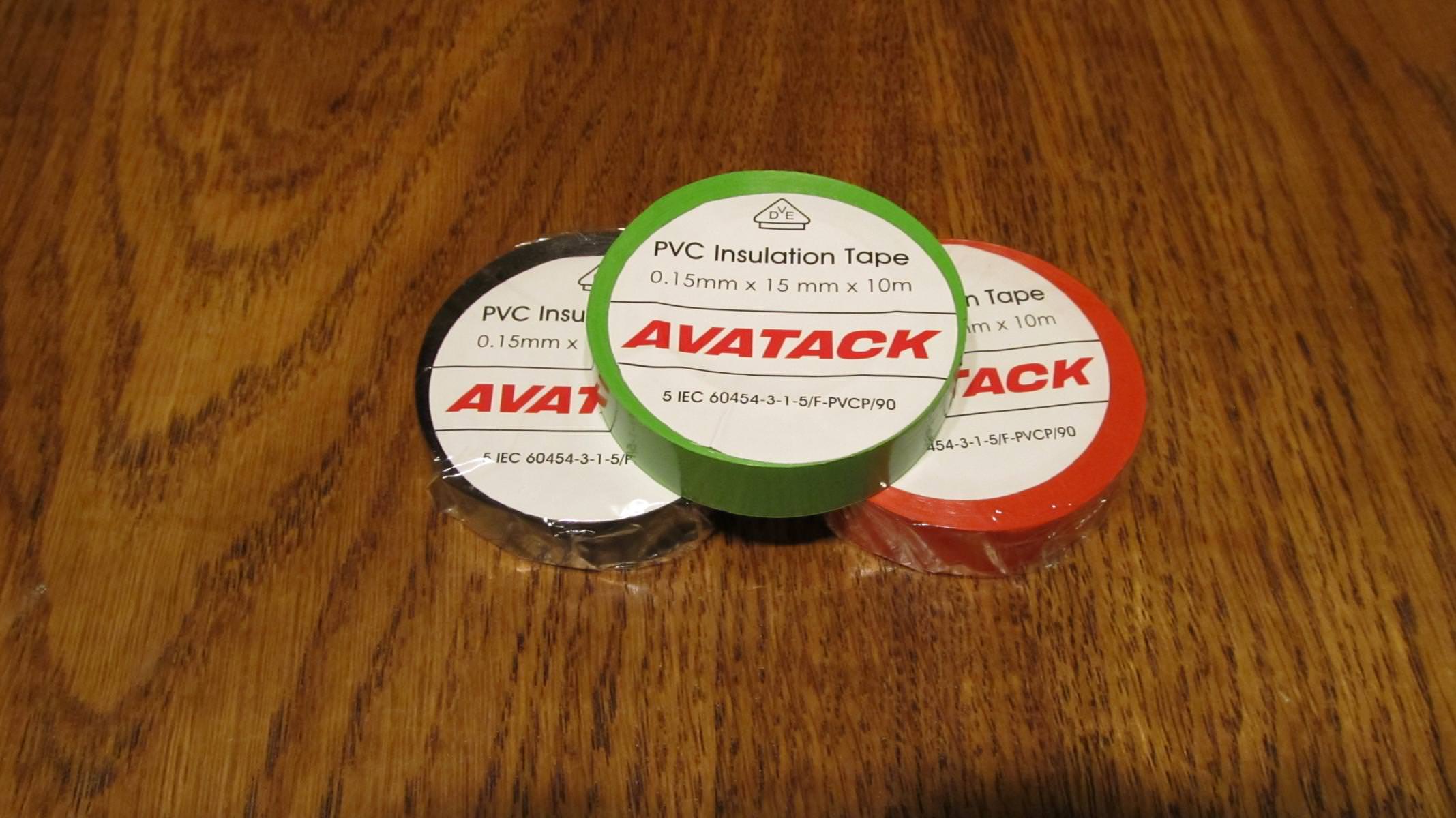

Das Zubehör

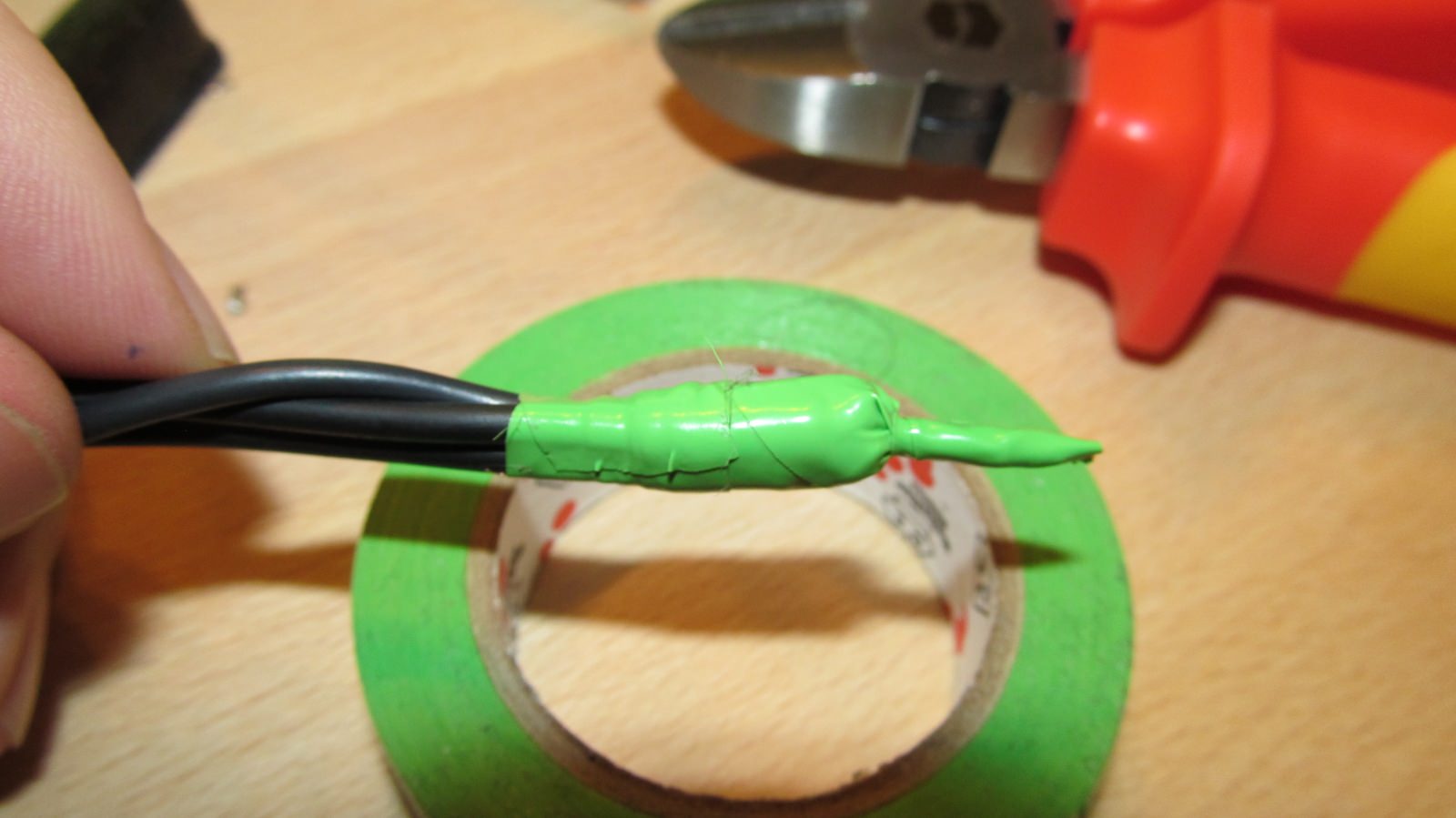

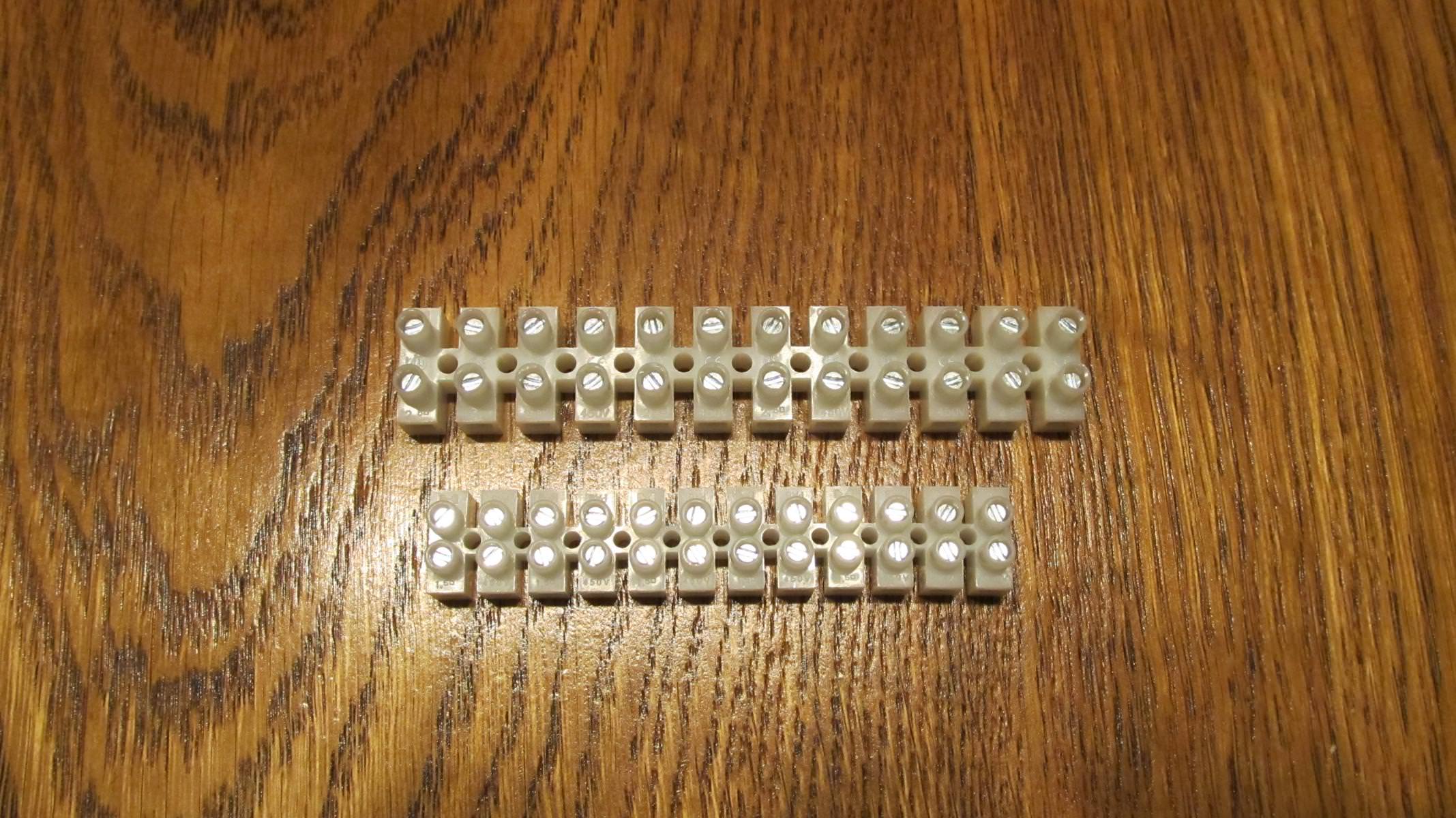

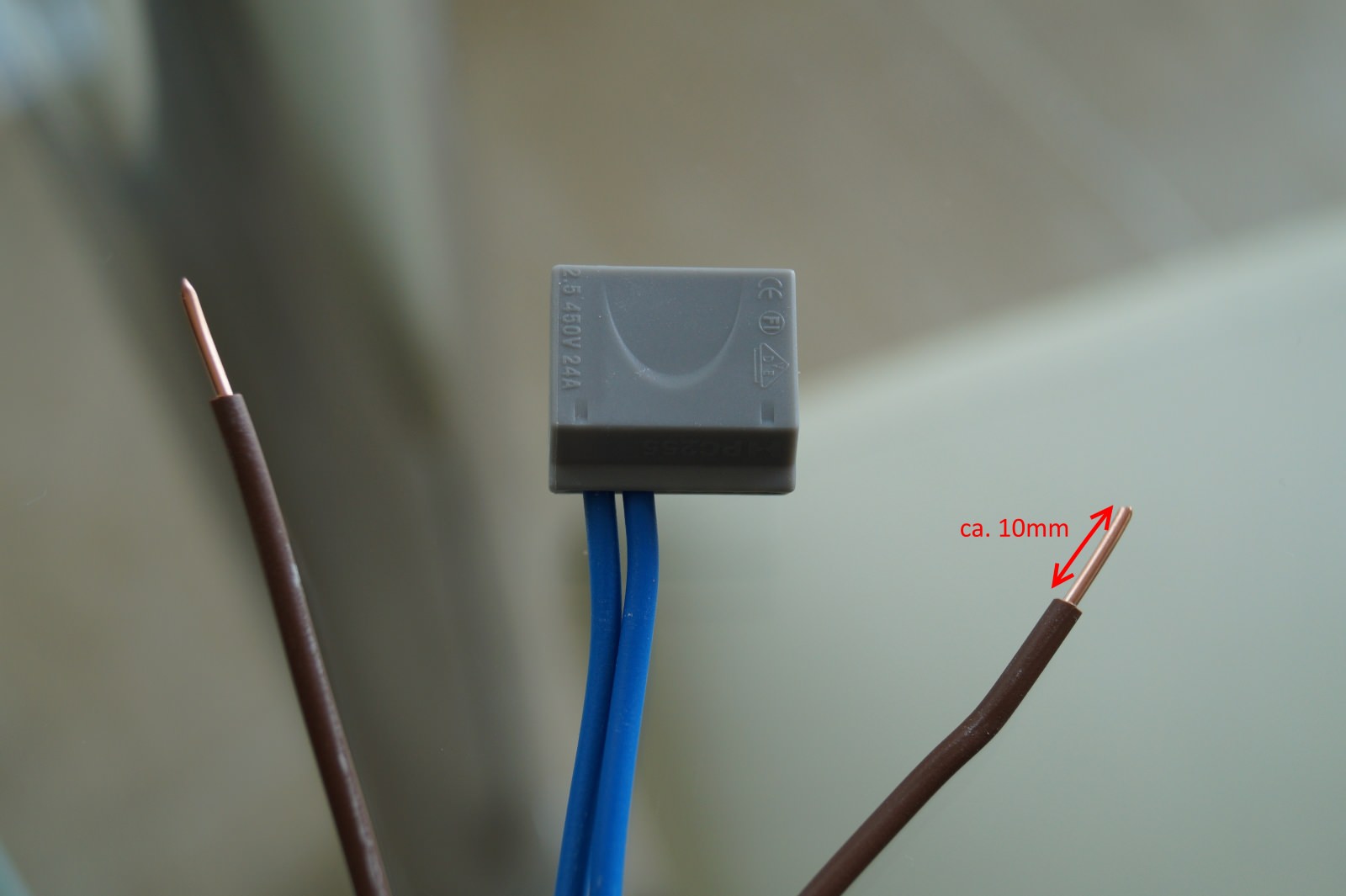

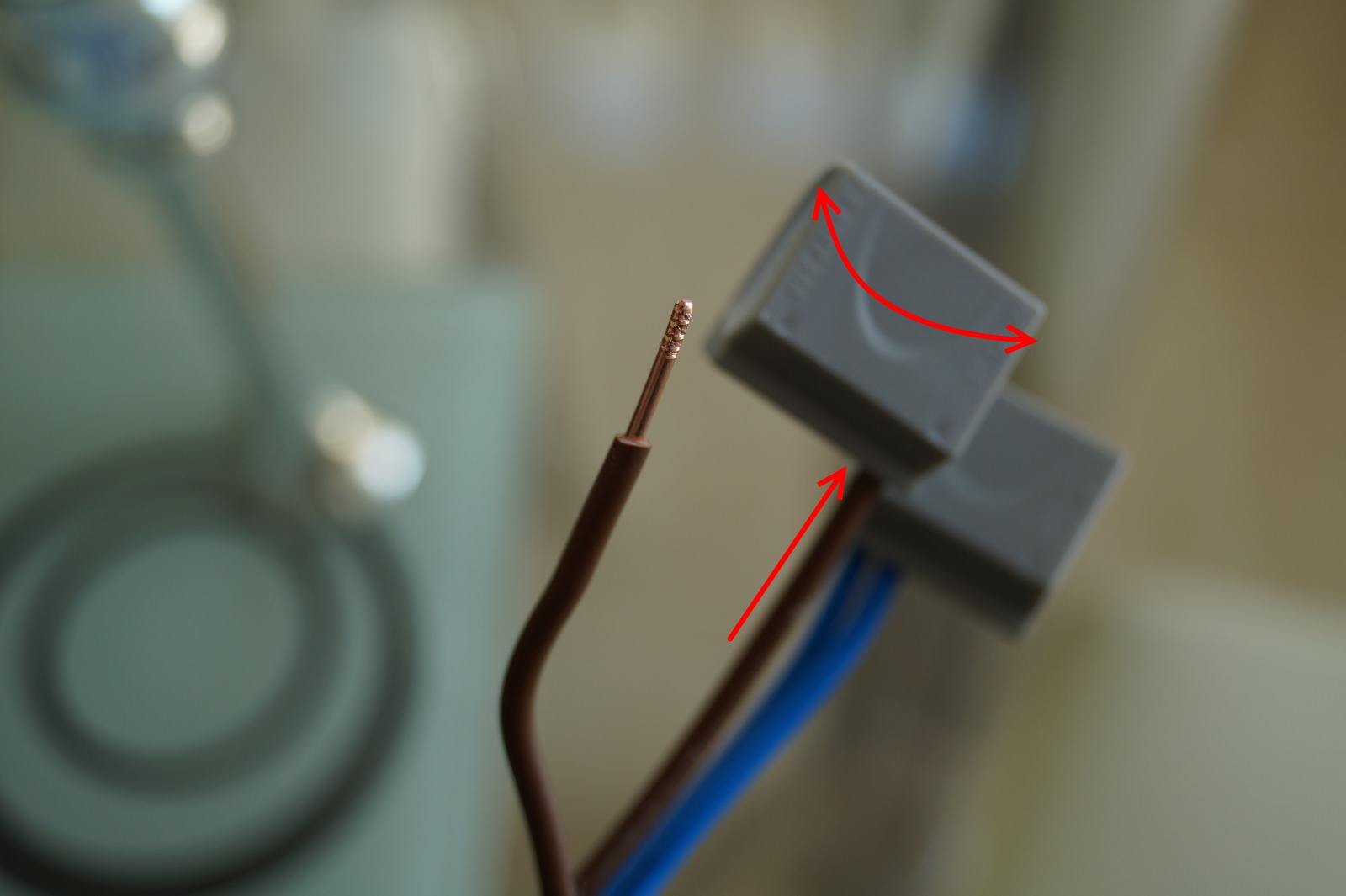

Das mitgelieferte Befestigungsmaterial war durchweg hochwertig. Die zehn mitgelieferten 5fach-Klemmverbinder für starre Leitungen bis 2,5qmm Querschnitt, funktionieren genauso gut, wie die 24 Lüsterklemmen. Auch die Kabelbinder, welche in verschiedenen Größen beiliegen, erwiesen sich als flexibel und reißfest zugleich. Besonders gut gefallen hat uns jedoch das mitgelieferte „Schuller Eh'klar“-Isolierband. Dieses hauchzarte Band liegt in drei farbigen Rollen mit einer jeweiligen Länge von 10 Metern dem Lieferumfang bei. Es erwies sich als besonders dehnbar und konnte zudem durch sehr gute Haftung überzeugen.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProIdf373e52cf4

Die Transporttasche

Nicht außer Acht lassen wollen wir die Werkzeugtasche. Immerhin soll diese dafür sorgen, dass das hochwertige Werkzeug nicht verloren geht und immer griffbereit zur Verfügung steht. Auch die Tasche gefiel uns gut, da sich diese auch nach dem ersten Auspacken wieder problemlos bepacken lies. Entfernt man die Lüsterklemmen und zwei der drei Klebebandrollen, passt sogar noch weiteres Werkzeug wie eine RJ-45 Crimpzange, ein Anlegewerkzeug sowie ein Netzwerk-Kabelschneider bequem in die Tasche. Toll fanden wir die Multimeterbefestigung, welche das Multimeter nicht nur gut fixierte, sondern auch gleichzeitig schützte. Fehlerhafte Nähte oder andere Schwachstellen konnten wir nicht ausfindig machen.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId2ffa54ee1d

Was bleibt zu sagen?

Bis zum Test der TOOLCRAFT-Werkzeugtasche waren wir insgeheim Verfechter von Einzelwerkzeugeinkäufen, bei denen wir die Werkzeuge selbst auswählen konnten. Das TOOLCRAFT-Set hat unser Werkzeug-Weltbild ein wenig geändert. Denn sowohl das Werkzeug, als auch das Multimeter und die Befestigungsmaterialien sind durchweg schlau und praxisnah gewählt.

Das Bundle eignet sich gleichermaßen für den Heimelektriker als auch für den „normalen“ Heimwerker und sollte sogar für den täglichen Profieinsatz ausreichen. 10 Jahre Garantie auf die TOOLCRAFT-Handwerkzeuge lassen dies zumindest vermuten. Die gezeigte Standfestigkeit der Werkzeuge veranlasst uns zur Vergabe unseres Quality-Awards.


Smarthelpers Quality-Award


Freigegeben in Equipment
Schlagwörter
weiterlesen ...
Donnerstag, 14 August 2014 12:36

InLine MAS838 Multimeter im Praxistest

InLine MAS838 Multimeter im Praxistest
Egal ob Heimwerker oder Profi - beim Einbau von elektronischen Geräten kommt irgendwann der Punkt, an dem die Spannung, der Widerstand oder die Stromstärke ermittelt werden muss. Begleitend zu unseren Smarthome-Praxisartikeln testen wir auch Werkzeuge und Messgeräte, die für den reibungslosen Einbau der Komponenten benötigt werden. Mit dem InLine-MAS838 haben wir ein vergleichsweise günstiges Multimeter im Test. Trotz des niedrigen Preises stellt dieses einige nützliche Extrafunktionen zur Verfügung.

Tipp: Wir nutzen ein eigenes, innovatives Artikelkonzept. Damit Ihnen nichts entgeht, haben wir einen kleinen Artikelwegweiser für Sie verfasst. Viel Spaß beim Lesen!


Lieferumfang

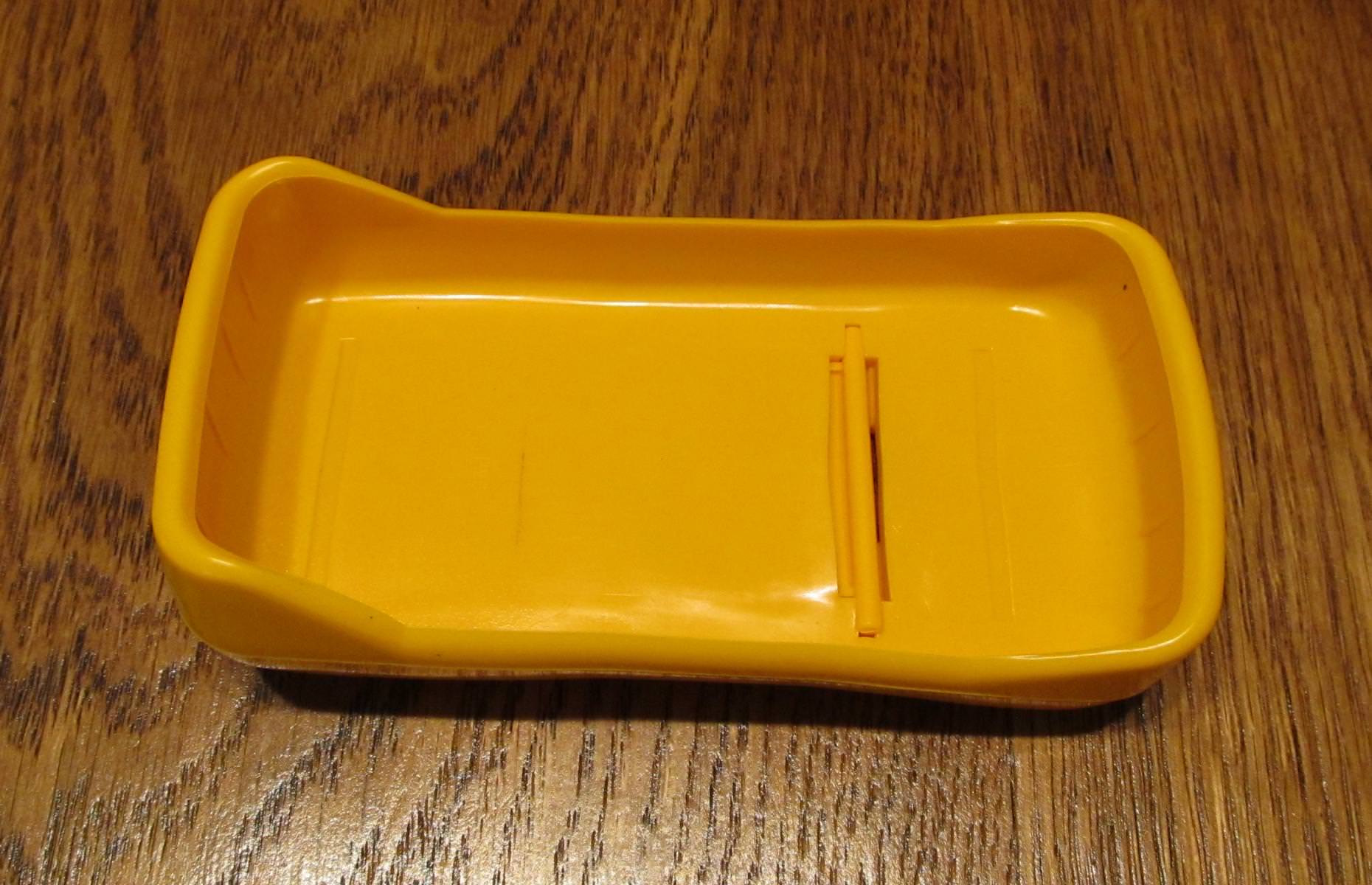

Das Multimeter wird zusammen mit einer Schutzummantelung, zwei Messleitungen und einer Bedienungsanleitung ausgeliefert. Die für den Betrieb nötige 9V Blockbatterie liegt leider nicht bei.

Einführung

Auf den ersten Blick ähneln sich die am Markt erhältlichen Multimeter stark – die Unterschiede liegen jedoch im Detail. Top-aktuelle Modelle erleichtern dem Nutzer die Arbeit enorm, indem sie beispielsweise die für den Nutzer wählbaren Eistellungen auf ein Minimum reduzieren und einen Großteil der Optionen automatisch auswählen. Die Hersteller lassen sich diese Innovationen natürlich auch gut bezahlen. Das für gerade einmal 14 Euro erhältliche MAS838 besitzt diese Vereinfachungen nicht. Mit insgesamt 19 Einstellmöglichkeiten setzt es ein paar Vorkenntnisse voraus, welche wir in diesem Artikel vermitteln möchten.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId3e96260c84

Inbetriebnahme

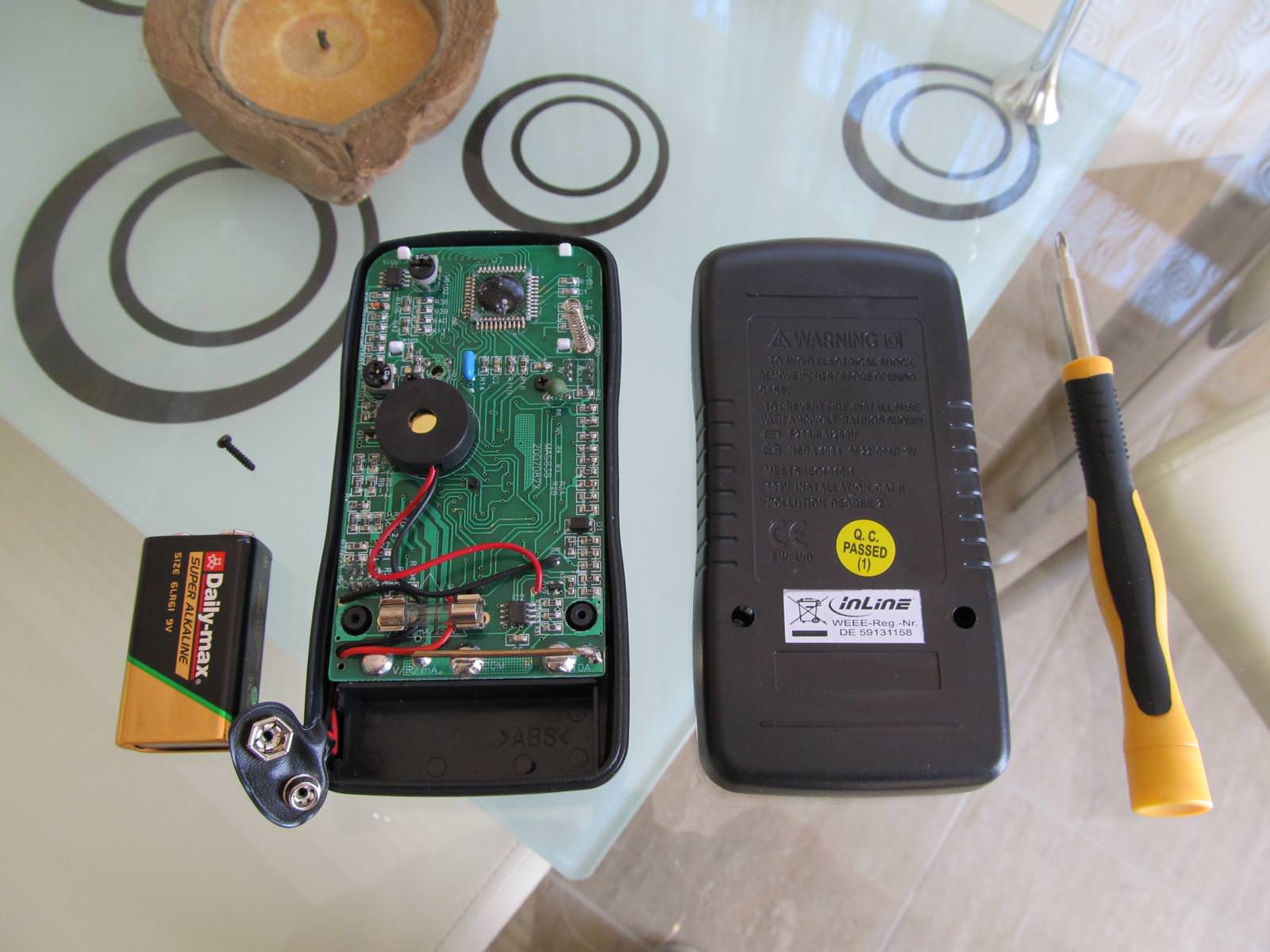

Vor der eigentlichen Inbetriebnahme muss eine 9V Blockbatterie eingelegt werden. Wie bereits erwähnt, liegt diese nicht dem Lieferumfang bei. Eine passende Markenbatterie gibt es im Internet bereits für rund zwei Euro. Zum Einlegen des Stromversorgers muss das Gerät aus der gelben Ummantelung herausgenommen und mit einem PZ-1-Schraubendreher aufgeschraubt werden.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProIdf2fa9a1901
Sobald das Gehäuse wieder geschlossen und in die Ummantelung eingelegt wurde, können die rund 80 Zentimeter langen Messleitungen angeschlossen werden. Hiebei gibt es zwei Anschlussmöglichkeiten.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId8f192fca8d

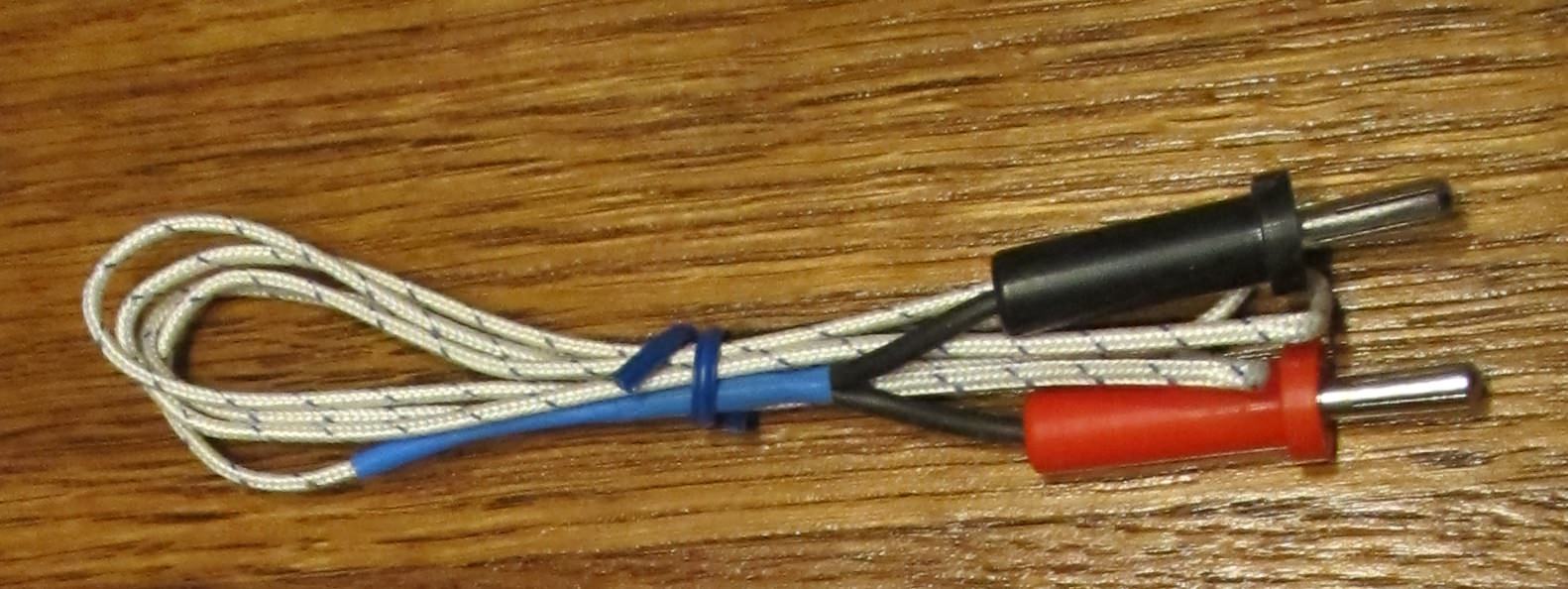

Neben den typischen Messleitungen wird auch ein zusätzlicher Temperatursensor mitgeliefert. Dieser soll zwischen minus 20°C und plus 1000°C einsetzbar sein. Damit die einen Meter lange Messleitung den hohen Temperaturen auch trotzen kann, ist diese mit wärmefester Isolierung ummantelt.


Die Einstellungen im Detail

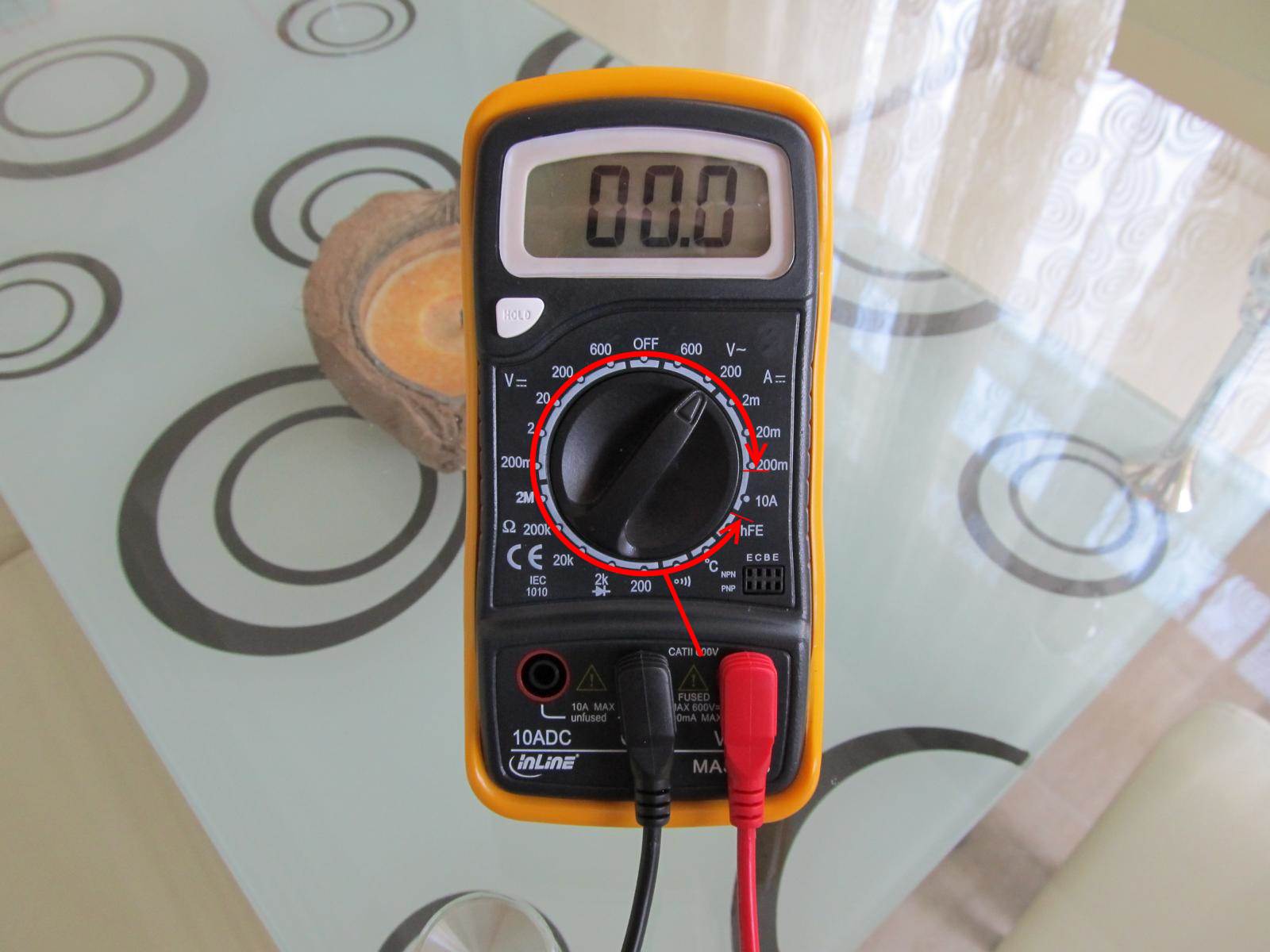

Grundsätzlich lassen sich mit einem Multimeter die Spannung, Stromstärke und der Widerstand messen. Im folgenden Bild möchten wir die verschiedenen Einstellungen genauer erklären.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId0720c49689

Der Multimeter-Testparcours

Für das Testen von Messgeräten haben wir einen „Testparcours“ entwickelt, welchen jedes von uns gestestete Multimeter durchlaufen muss. Dies sorgt für vergleichbare und vor allem gerechte Ergebnisse. Im Parcours testen wir einen 46Ω Widerstand, zwei Dioden (P6KE200A und eine LED), die Stromstärke in einem 5V-Gleichstrom-Stromkreis sowie dessen Spannung. Außerdem ermitteln wir die Spannung einer Wechselstromsteckdose. Für eine bessere Vergleichbarkeit ist die 5V-Spannung stabilisiert. Außerdem ermitteln wir die Wechselspannung zeitgleich mit fünf weiteren Multimetern. Um Messungenauigkeiten durch Übergangswiderstände zu reduzieren, stecken die Prüfspitzen in speziellen Buchsen, welche die Spitzen komplett umgeben und gleichzeitig festhalten.
Für die Temperaturmessung tauchen wir die Temperatursensoren der Multimeter in ein Glas mit erhitztem Wasser. Das Wasser ist hierbei immer zwischen 30°C und 45°C warm. Um die Messgenauigkeit in diesem Bereich zu prüfen, nutzen wir zudem ein digitales Fieberthermometer als Referenz, welches aufgrund der gesetzlichen Bestimmungen die genausten Messwerte liefern sollte.


Spannung, Stromstärke und Widerstandsmessung

Das eigentliche Messen gestaltet sich sehr einfach. Den Messbereich wählen und die Messspitzen an die Kontaktstellen halten. Der gemessene Wert erscheint sofort auf dem Display. Oftmals kommt es jedoch zu dem Problem, dass zwar bekannt ist, welche Spannungsart gemessen werden soll (Gleich- oder Wechselspannung), die Höhe der Spannung jedoch nicht. In solchen Fällen bietet es sich an, beim höchsten verfügbaren Wert zu beginnen – also beispielsweise 600V bei der Gleichspannungsmessung – und dann den Messbereich immer weiter zu reduzieren. Liegt also beispielsweise 5V Gleichspannung an, wird im 600V-Messbereich 005 angezeigt. Eine Einstellung weiter unten, also im 200V-Bereich, wird 05,0 angezeigt. Erst im zur Spannung passenden Messbereich zeigt das Gerät 5,03Volt an. Ist der Messbereich zu niedrig gewählt, wird eine 1 angezeigt. Beim Messen der Gleichstromstärke(A) oder beim Ermitteln des Widerstands (Ω) ist das Vorgehen gleich. Praktisch ist die Durchgangsmessfunktion. Mit dieser können Leitungen, Leiterbahnen und dergleichen auf Funktionalität geprüft werden. Hierfür wird beispielsweise eine Prüfspitze an das eine und die ander Prüfspitze an das andere Ende des Kabels gehalten. Ist das Kabel in Ordnung, ertönt eine Piepsignal.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId30974a6960

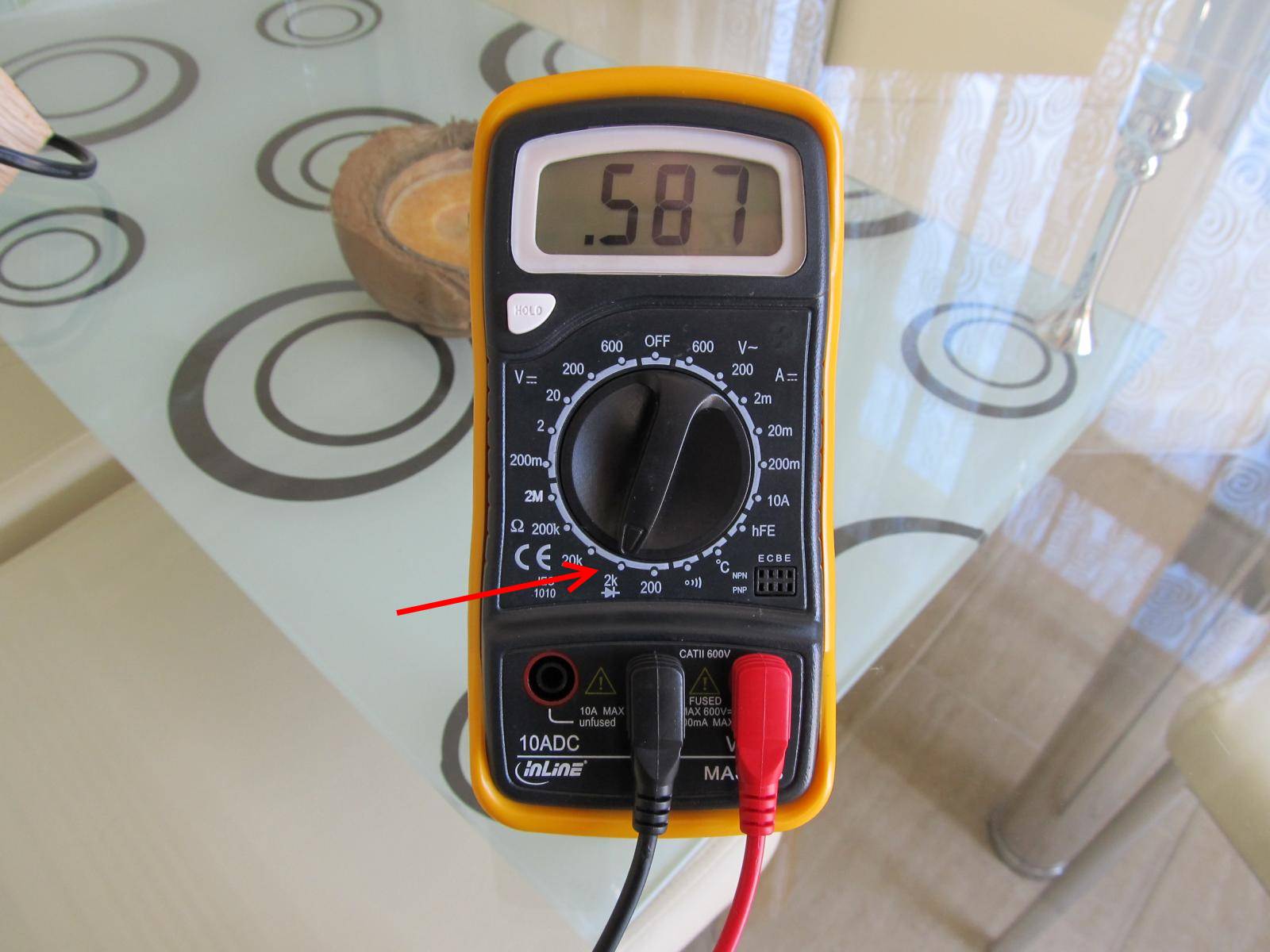

Transistor- und Diodentest

Das InLine MAS838 bietet zusätzlich die Möglichkeit, Transistoren zu messen. Auch wenn diese Funktion im Regelfall nur von Profis benötigt wird, möchten wir kurz die Vorgehensweise beim Testen erklären. Für das Messen eines Transistors werden nicht die mitgelieferten Messspitzen, sondern eine im Gerät eingelassene Buchse verwendet. Diese Buchse stellt insgesamt acht Kontakte zur Verfügung. Die oberen vier Kontakte sind zum Messen von NPN-Transistoren, in den darunterliegenden können PNP-Transistoren geprüft werden.
Bei der Diodenmessung messen wir eine P6KE200A Diode, welche in der Praxis vor allem dann zum Einsatz kommt, wenn sensible Elektronikausrüstung vor Überspannungsereignissen wie Blitzschlag geschützt werden soll. Außerdem testen wir eine LED.
View the embedded image gallery online at:
https://www.smarthelpers.de/tag/Werkzeuge.html#sigProId22c8383359

Temperaturbestimmung

Messwerte

Beim Ermitteln der Messwerte fiel auf, dass das Messgerät einige Sekunden benötigte, bevor sich der angezeigte Wert nicht mehr veränderte. Ansonsten verliefen die Messungen ohne Probleme. Die ermittelten Testwerte haben wir in einer Testtabelle zusammengestellt, welche im Slider unter diesem Text zu finden ist.


Bemerkung

Die Preisspanne der bisher von uns getesteten Multimeter liegt zwischen 10 und 30 Euro. Beim Vergleichen der Messwerte fällt auf, dass sich diese nur geringfügig unterscheiden. Die Grundgenauigkeit der Geräte scheint in diesem Preisbereich also ähnlich zu sein. Klare Unterschiede gibt es jedoch bei der Bedienbarkeit. Umso mehr einem das Multimeter unter die Arme greift, umso teurer wird es. Nützliche Extras wie die automatische Messbereichswahl sucht man bei günstigen Geräten wie dem MAS838 vergeblich. Geräte mit solchen Funktionen kosten dann meist doppelt soviel – wohlgemerkt bei nahezu gleicher Messgenauigkeit. Man muss also entscheiden, was einem der Luxus wert ist.


Fazit: Was bleibt zu sagen?

Das InLine MAS838-Multimeter funktionierte im Test zuverlässig. Die Gummihülle bietet einen guten Schutz, die Messleitungen sitzen fest im Gerät und auch die sonstige Verarbeitung ist in Ordnung. Auf die gemessene Temperatur sollte man sich nicht zu 100% verlassen und besser eine Messabweichung von ein paar Grad mit einplanen. Die mitgelieferte deutsche Anleitung ist auch für den Techniklaien gut zu verstehen. Darin werden die verschiedenen Möglichkeiten des Messgerätes kurz erklärt. Da dem Messgerät kein 9V-Block beiliegt, müssen noch ein paar extra Euro für eine Batterie eingeplant werden.

Vor allem Heim- und Handwerkern, welche den Mehraufwand der manuellen Messbereichswahl nicht scheuen, bietet das kleine Messgerät eine Fülle an Funktionen für vergleichsweise kleines Geld. Wer sich mehr Luxus oder Messgenauigkeit wünscht, der ist bei teureren Modellen besser aufgehoben.


Freigegeben in Equipment
Schlagwörter
weiterlesen ...
