In diesem Teil unserer HomeMatic-Themenreihe dreht sich alles um das Themengebiet „Heizen und Energiesparen“. Da viele der in diesem Teil benutzen Komponenten bereits vorgestellt wurden, können wir diesesmal den Praxis- und den Programmteil in einem Artikel zusammenfassen.

Im ersten Abschnitt stellen wir die zum Einsatz kommenden HomeMatic Komponenten vor. Im zweiten und größeren Abschnitt folgen Programmbeispiele, welche 1 zu 1 übernommen oder angepasst werden können.

Tipp: Wir nutzen ein eigenes, innovatives Artikelkonzept. Damit Ihnen nichts entgeht, haben wir einen kleinen Artikelwegweiser für Sie verfasst. Viel Spaß beim Lesen!


HomeMatic Heizkörperthermostat

Ein Heizkörperthermostat darf bei der Heizungsregelung natürlich nicht fehlen. Ähnlich wie bei klassischen, mit Dehnstoff gefüllten Thermostaten, regelt auch die elektrische HomeMatic Thermostatvariante den Wasserdurchfluss zum Heizkörper. Die Verstellung des Ventils erfolgt jedoch nicht über sich ausdehnende Gase oder Flüssigkeiten, sondern über ein in das Thermostat integriertes Getriebe, welches von einem kleinen Motor angetrieben wird. Die Stromversorgung wird über zwei LR-6 Batterien gewährleistet, welche für rund 1,5 Jahre Strom liefern sollen.

Im Auslieferungszustand ist eine Verschraubung für den weitverbreiteten Heimeier-Anschluss bereits vormontiert. Für Ventile von Danfoss, Oventrop und Co. liegen verschiedene Anschlussadapter dem Lieferumfang bei. Die beiliegende Bedienungsanleitung erläutert sehr leicht verständlich, welcher Adapter für welchen Anschluss geeignet ist. Bei Zuhilfenahme von passendem Werkzeug ist die Montage des neuen Heizkörperthermostats in wenigen Augenblicken erledigt. Besonders Mieter sollten vorab daran denken, dass die bestehenden Thermostate beim Auszug aus der Wohnung wieder montiert werden müssen. Der schnelle Griff zur Rohrzange ist dann nicht die beste Lösung, da diese die Oberfläche der Thermostate beschädigen kann. Besser ist es, zu einer sogenannten „Armaturenzange“ zu greifen. Ist eine solche Zange nicht vorhanden oder die Anschaffung zu teuer, kann ein um die Verschraubung gelegtes Stoffstück vor tiefen Kratzern schützen. Bei einigen Ventilvarianten ist der Einsatz einer Zange aber gar nicht nötig. Hier reicht der Griff zum Schraubendreher, um die Halterung zu lockern. Wird kein Adapter benötigt, kann der neue HomeMatic-Thermostat einfach aufgesteckt und durch Aufdrehen der Überwurfmutter befestigt werden. Werkzeug wird hierfür in der Regel nicht benötigt. Einfach die Metallverschraubung mit der Hand anzuziehen, bis das Thermostat festsitzt. Kommt ein Adapter zum Einsatz, sollte auch mit dem Schraubendreher nicht zu viel Kraft investiert werden, damit der Kunststoffadapter nicht beschädigt wird. Das Anlernen gestaltet sich wie gewohnt. Den Anlernmodus der Zentrale starten und innerhalb von 60 Sekunden die mittlere Taste des Thermostats solange drücken, bis kurz die Buchstaben AC erscheinen. Danach findet man den Thermostat im Posteingang. Ist die Anzahl der anzulernenden Thermostate überschaubar, bietet es sich an, die Thermostate nach und nach anzulernen. Wird eine große Anzahl an Geräten angelernt, sollte die jeweilige Thermostatseriennummer und der dazugehörige Raum notiert werden. Hierdurch fällt die Zuordnung beim „Beschriften“ der Bauteile im Gerätemanager leichter. Die richtige Beschriftung der Thermostate beschleunigt die spätere Einrichtung erheblich. Genau diese Zuordnung ist wichtig, wenn der Heizkörperthermostat mit einem Raumtemperaturregler, einem anderen Thermostat oder auch mit einem Fenstersensor zusammenarbeiten soll. Denn dann müssen diese Komponenten in sogenannten Gruppen zusammengefasst werden. Diese Gruppen erleichtern die Einrichtung einer vernetzen Heizungssteuerung erheblich, da alle verfügbaren Funktionen der verschiedenen Geräte über ein „Gruppenmenü“ abgerufen und zentral eingestellt werden können. Werden also beispielsweise zwei Thermostate zusammengefasst, wird die an einem Thermostat eingestellte Raumtemperatur automatisch beim zweiten Thermostat übernommen. Kommt noch ein Fenstersensor dazu, werden die Thermostatventile automatisch geschlossen, sobald ein Fenster geöffnet wird. Damit die gewählten Einstellungen auch bei schlechter Beleuchtung sichtbar sind, verfügt das eingebaute Display über eine Beleuchtung. Soll das Aufheizen des Raumes beschleunigt werden, kann dies mithilfe der „Boost-Taste“ mit einem Tastendruck erledigt werden.

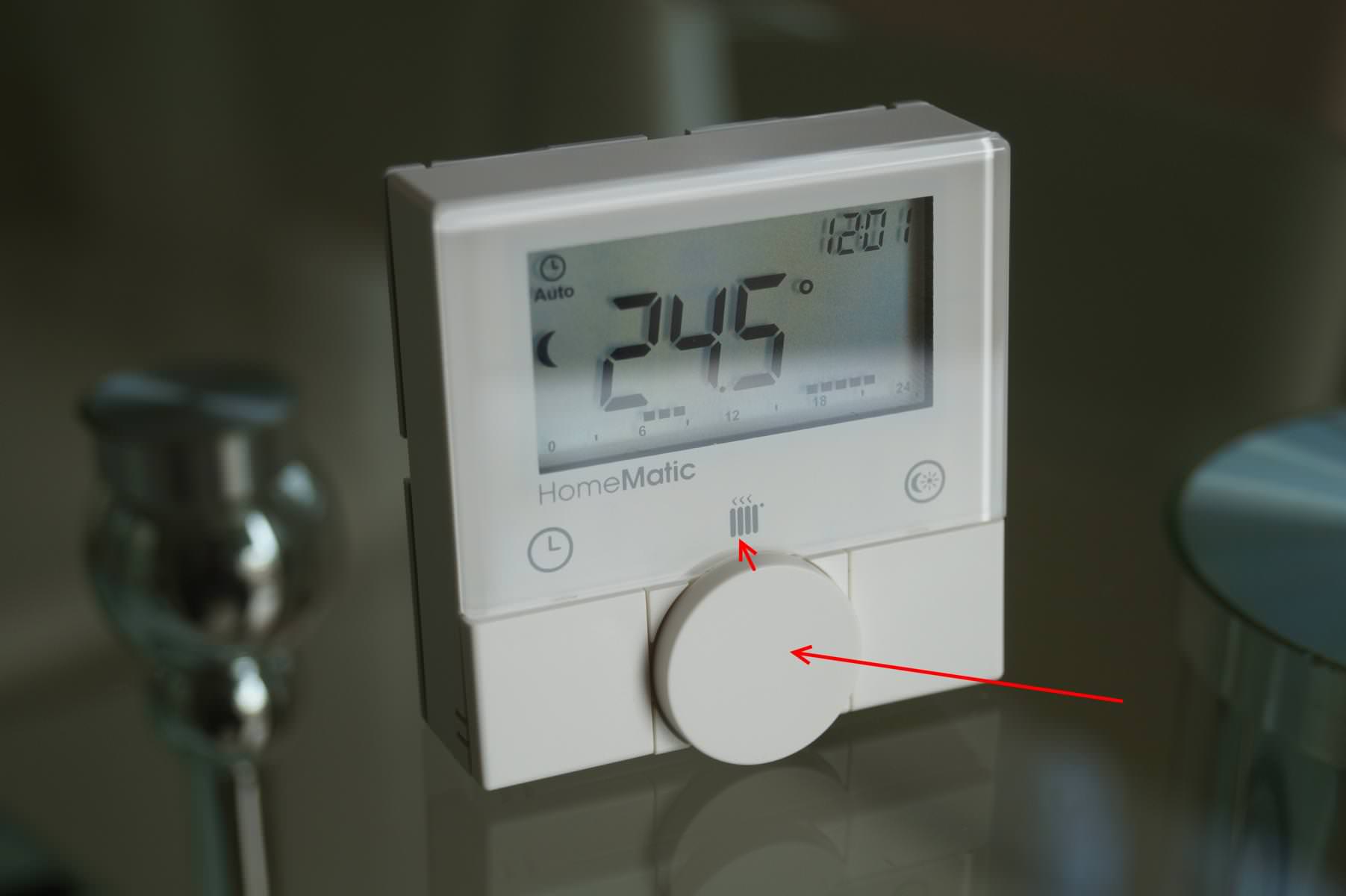

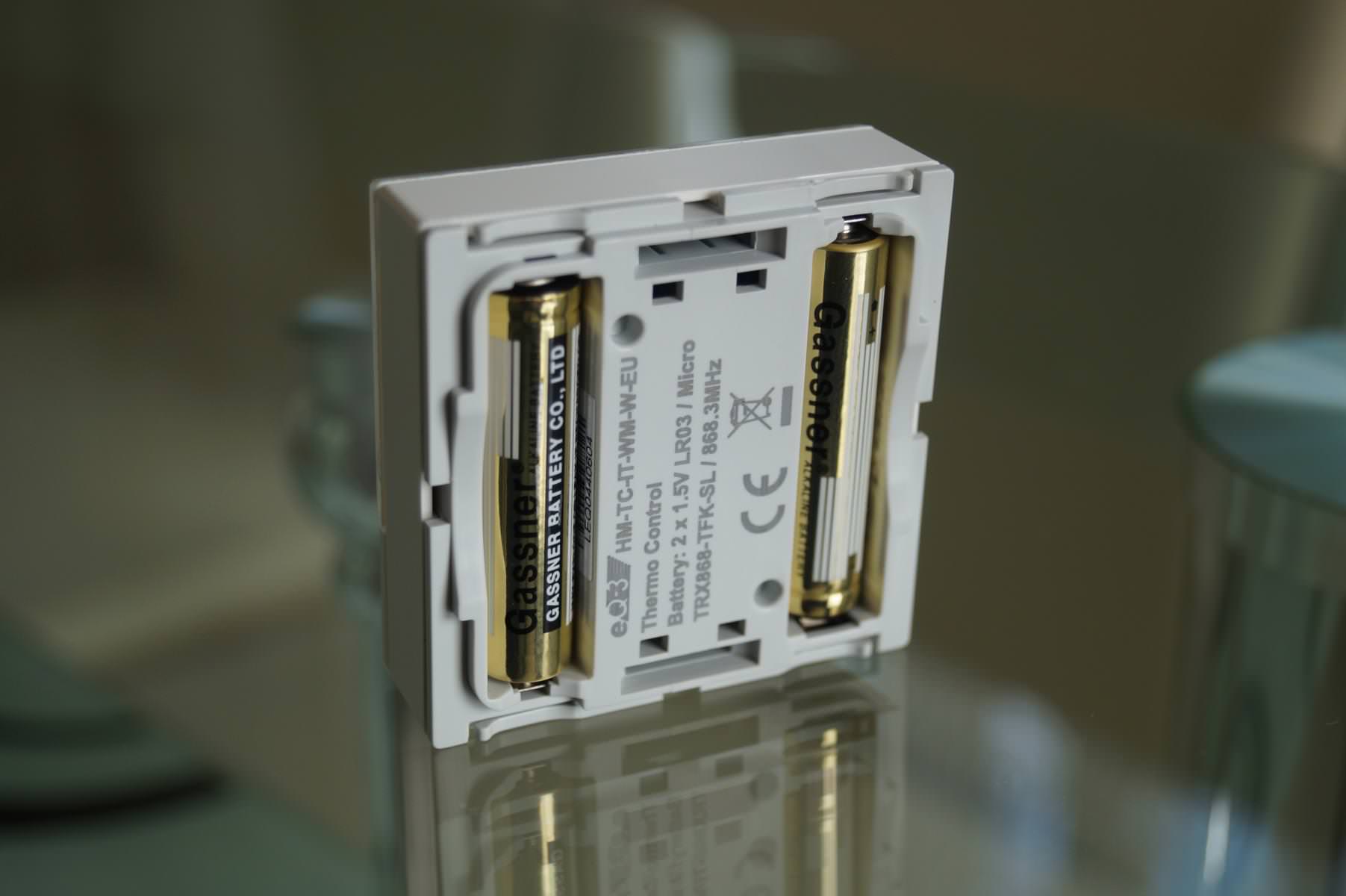

HomeMatic Funk-Wandthermostat

Besonders praktisch fanden wir den Wandtemperatursensor. Wurde dieser in eine Gruppe aufgenommen, konnten die gewünschten Einstellungen von einem zentralen Punkt aus gesteuert werden. Dazu kommt, dass der Sensor nicht nur die Temperatur, sondern auch die Luftfeuchtigkeit ermittelt. Dies macht den kleinen schicken Sensor zu einem idealen Kandidaten fürs Bad. Im Gegensatz zum Thermostat verfügt der Wandtemperatursensor leider über keine Hintergrundbeleuchtung. Die Montage ist denkbar einfach und deckungsgleich zur Montage der bereits vorgestellten HomeMatic Wandtaster. Je nach Wunsch kann der Wandsensor entweder mithilfe von doppelseitigem Klebeband oder mit Schrauben an der Wand befestigt werden. Das benötigte Montagematerial ist bereits im Lieferumfang enthalten. Beim Anlernen kann genauso verfahren werden, wie bei den Heizkörperthermostaten. Den Anlernmodus der Zentrale starten und innerhalb von 60 Sekunden die mittlere Taste des Bedienteils solange drücken, bis „AC“ angezeigt wird. Danach findet sich der Thermostat im Posteingang. Auch hier sollte das Gerät sofort im Gerätemanager umbenannt werden. Da sich dieses Wandthermostat besonders gut für die moderne Heizungsregelung eignet, sollte auch hier eine Gruppe angelegt, bzw. der Sensor in eine bestehende Gruppe aufgenommen werden.

Außentemperatur und Feuchtesensor

Wie es der Name bereits vermuten lässt, eignet sich der spritzwassergeschützte HomeMatic Außentemperatur- und Feuchtesensor vor allem für Messungen im Außenbereich. Das Gehäuse besteht aus silberfarben lackiertem Kunststoff – der Temperaturmessbereich liegt zwischen -20°C und +80°C. Neben dem Sensor liegen noch zwei LR-6 Batterien dem Lieferumfang bei – Befestigungsmaterial leider nicht. Die Montage geht schnell von der Hand. Zuerst muss der Haltesockel mit etwas Kraftaufwand vom Sensorgehäuse abgezogen werden. Danach kann dieser an die gewünschte Stelle der Wand montiert werden. Diese Stelle sollte wettergeschützt sein. Für die Befestigung eignet sich ein 5-mm-Dübel mit einer passenden Schraube – beides liegt nicht dem Lieferumfang bei und muss vorher besorgt werden. Vor der Montage sollten praktischerweise die zwei LR-6 Batterien eingelegt werden. Sind die Stromspender im Gerät verstaut, kann dieses an die Basis angelernt werden. Der Außensensor kann natürlich auch innen angebracht werden und dort für Vergleichsmessungen verwendet werden. Dies kann hilfreich sein, wenn eine zusätzliche Feuchtesensor/Schaltaktor-Kombination im Bad dafür verwendet wird, um bei zu hoher Luftfeuchtigkeit einen Lüfter anschalten zu können. Wäre in diesem Fall die Luftfeuchtigkeit der Ansaugluft genauso hoch wie im Flur, in der nun der Außensensor die Werte misst, würde das Anschalten des Lüfters wenig Sinn machen. Dann kann das automatische Einschalten der Heizung oder ein elektrischer Luftentfeuchter wie der Duracraft DD-TEC10NE beim Trocknen helfen.

Nützlich sind die externen Wetterdaten auch dann, wenn die Rollläden mit HomeMatic-Aktoren gesteuert werden. Ganz automatisch können dann die Rollläden im Sommer Schatten spenden, oder im Winter vor tiefen Temperaturen schützen.


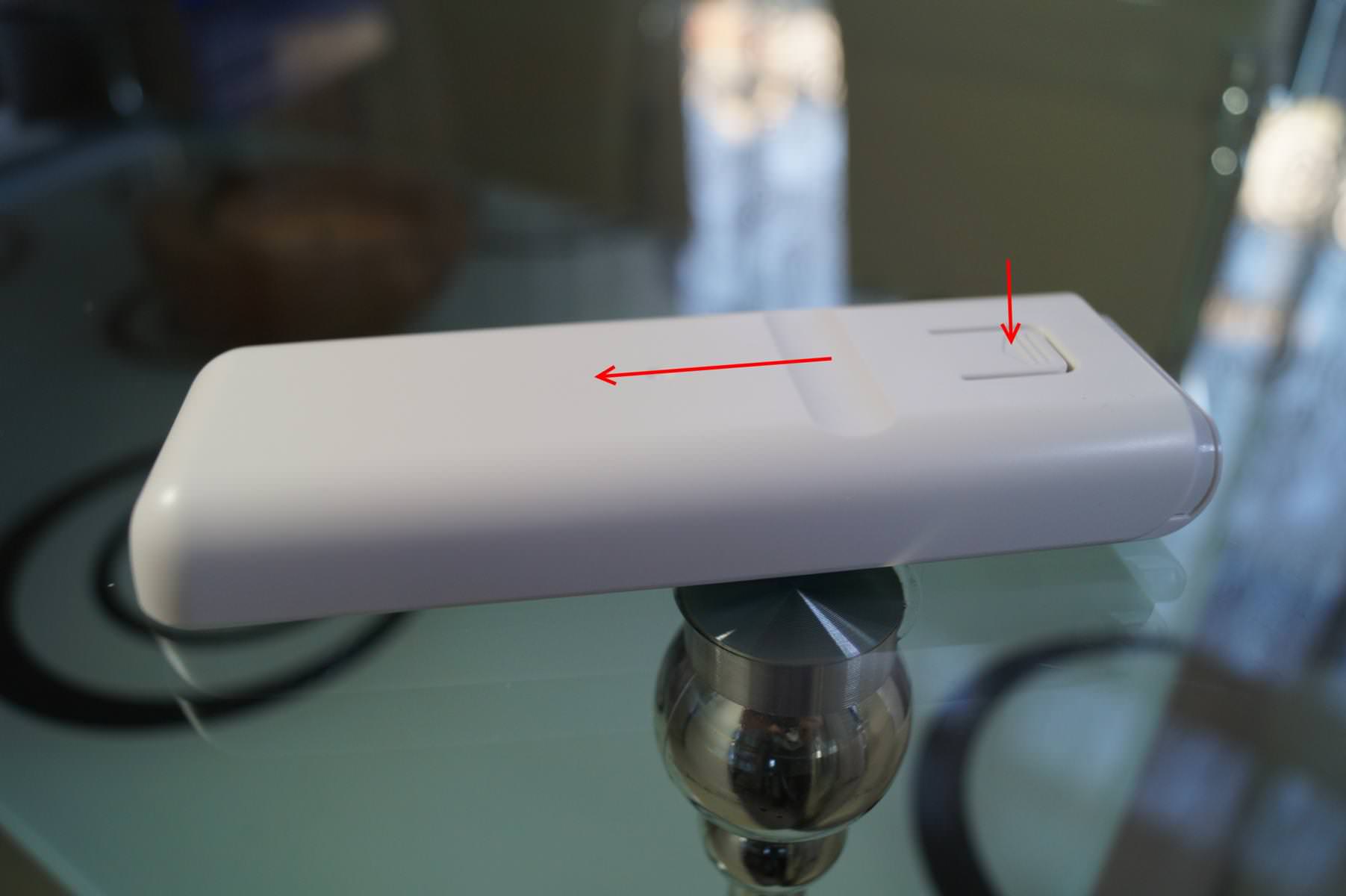

Optischer HomeMatic Funk-Tür-/Fensterkontakt

Der optische HomeMatic Tür- und Fensterkontakt wurde erst vor wenigen Monaten vorgestellt. Dieser nutzt Infrarotlicht und einen Fotosensor, um eine Tür oder ein Fenster zu überwachen. Hierdurch wird kein zusätzlicher Magnet benötigt, was den Montageaufwand gegenüber der alten Version halbiert. Ein weiterer großer Unterschied liegt in der Wahl der Stromquelle. Anstatt der bisher benötigten Knopfzellen, kommt nun eine LR03-Batterie zu Einsatz. Durch die LR03-Batterie musste das Gehäuse zwar um einige Zentimeter verlängert werden, der praktische Nutzen wiegt dies jedoch locker wieder auf. Neu sind auch die zwei mitgelieferten Gehäuseblenden in Weiß und Braun. Das Anlernen geht wie gewohnt vonstatten. Auch die Montage ist einfach. Bei glatten Oberflächen kann das mitgelieferte doppelseitige Klebeband zum Einsatz kommen. Hält dieses nicht, können auch zwei kleine Schräubchen für festen Halt sorgen. Der optische Sensor eignet sich vor allem für Türen mit dickem Türblatt. Ist das Türblatt zu dünn, kann der optische Sensor dieses nicht erkennen. An dieser Stelle würde ein Kunststoffteil helfen, welches das Türblatt im Bereich des Sensors etwas verstärkt. Leider ist ein solches Teil momentan nicht verfügbar, weshalb die meisten Metalltüren nicht ohne Weiteres durch diesen Sensor geschützt werden können. Da klassische Reed-Kontakt-Sensoren bei Metalltüren nur sehr schlecht funktionieren, hoffen wir, dass das benötigte Kunststoffteil alsbald verfügbar sein wird. Ist das Türblatt aber dick genug, funktioniert der Sensor erstaunlich gut.

Von der Heizungsregelung zur Heizungsautomation

Nachdem wir die wichtigsten Komponenten für die Heizungsautomation vorgestellt haben, wollen wir uns nun mit deren Einrichtung über die CCU-2 beschäftigen. Im Gegensatz zu den anderen Themengebieten, bei denen viele Programme benötigt wurden, kann die grundlegende Heizungsregelung mit wenigen Klicks eingerichtet werden. Erst danach werden wir mit kleinen Programmen die Heizungsregelung noch ein wenig optimieren.

Das Heizprogramm

Den Großteil der Arbeit für das Erstellen eines „Heizprogrammes“ haben wir mit dem Anlegen der Wohnzimmergruppe bereits erledigt. Damit wir die Gruppe später leichter zuordnen können, geben wir dieser zuerst einen Namen. Über diese Gruppe stellen wir nun das gewünschte Regelverhalten für unser „Beispiel-Wohnzimmer“ ein. Die Auswahl an Optionen ist von HomeMatic gut gewählt und leicht verständlich. Damit auch bei längerer Abwesenheit im Winter kein Schaden an der Heizungsanlage entsteht, sollte die minimale Temperatur auf 5°C gestellt werden. Dies entspricht in etwa der „Sternchen-Einstellung“ bei einem herkömmlichen Thermostat und verhindert das Vereisen von Heizkörpern und Rohren. Wurden alle Einstellungen getroffen, ist die Einrichtung bereits abgeschlossen. Sollte ein Tür/Fenstersensor in die Gruppe aufgenommen worden sein, werden die Thermostate automatisch geschlossen, sobald gelüftet wird.


Heizungsregelung mit Anwesenheitskontrolle

Heizprogramme sind zwar eine feine Sache um Energie einzusparen, da sich unser Tagesablauf jedoch nicht jeden Tag gleich abspielt, kann die Heizung mitunter auch mal ohne Grund arbeiten. Damit dies nicht so ist, werden wir nun die Heizung mit der Alarmanlage koppeln. Sobald dann das Haus gesichert ist, wird die Raumtemperatur aller Räume automatisch auf 17°C abgesenkt. Dies hilft beim Energiesparen und verhindert gleichzeitig ein zu starkes Auskühlen der Wohnung. In einem zweiten Programm sorgen wir nun dafür, dass die Heizung wieder anspringt, sobald man wieder Zuhause ist. Damit das Aufheizen besonders schnell geht, aktiviert das Programm zusätzlich den Boost-Modus. Tipp: Ist keine Alarmfunktion eingerichtet, kann auch ein HomeMatic-Taster oder eine Fernbedienung anstelle der Alarm-Systemvariablen zum An- und Abschalten der Heizungsabsenkung genutzt werden.

Regelverhalten

Das Regelverhalten der Heizkörperthermostate in Verbindung mit dem Wandtemperatursensor konnte überzeugen. Im Gegensatz zu den normalerweise zum Einsatz kommenden klassischen Thermostaten war das geänderte Regelverhalten deutlich spürbar. Die maximal gemessene Temperaturabweichung bei der von uns benutzen HomeMatic-Geräte-Kombination lag bei 0,7°C. Im Durchschnitt lag die Abweichung jedoch bei lediglich 0,2°C. Ein sehr gutes Ergebnis, welches sich deutlich vom Regelverhalten klassischer Thermostate abhebt. Denn mit diesen lag die maximale Abweichung bei 3°C. Dies führte dazu, dass sich der Raum mal zu kalt und dann wieder zu warm anfühlte. Mit der HomeMatic-Regelung ist keinerlei Temperaturschwankung spürbar.

Temperaturüberwachung per Diagramm

Das eben gezeigte Beispiel ist natürlich nur eine denkbare Lösung von vielen. Die Diagramm-Funktion der CCU-2 sollte sich aber jeder einmal ansehen. Denn richtig eingesetzt können solche Diagramme längerfristig beim Energiesparen helfen. In unserem Beispieldiagramm überwachen wir hierfür die Raumtemperatur unseres „Testwohnzimmers“. Stellen wir nun beispielsweise fest, dass die Temperatur zu gewissen Zeiten zu hoch oder zu tief war, können wir die Raumregelung dahin gehend optimieren. Das Anlegen eines solchen Diagramms ist sehr einfach. Auch das Anzeigen eines angelegten Diagramms geht leicht von der Hand. Dort angezeigte Daten können sogar als csv-Datei exportiert werden.

Fazit: Was bleibt zu sagen?

Auch dieses Mal zeigten sich die HomeMatic Komponenten als gut durchdacht und verarbeitet. Die Einrichtung einer Heizungs-Raumregelung ging, dank der Möglichkeit Gruppen bilden zu können, besonders einfach von der Hand. Kombiniert man die Möglichkeiten dieser Gruppen mit anderen HomeMatic-Funktionen, kommt Automationsfeeling auf. Das Auswerten von Heizungsdaten per Diagramm über die CCU-2 Weboberfläche kann außerdem dabei helfen, Energiekosten zu senken und den Komfort weiter zu steigern.
Freigegeben in Smarthome
Mit dem dritten Teil beenden wir die „Licht und Schatten“ Serie. In den letzten zwei Teilen haben wir eine Vielzahl an HomeMatic-Komponenten vorgestellt. Diesen werden wir nun mit passenden CCU-2 Programmen Leben einhauchen.

Tipp: Wir nutzen ein eigenes, innovatives Artikelkonzept. Damit Ihnen nichts entgeht, haben wir einen kleinen Artikelwegweiser für Sie verfasst. Viel Spaß beim Lesen!

Vorwort

Bevor wir die Programme vorstellen, möchten wir die bisher gesammelten Eindrücke kurz zusammenfassen. Jeder einzelne der insgesamt 23 getesteten Sensoren und Aktoren arbeitete während des gesamten, mehrwöchigen Praxistestzeitraums ohne Probleme. Der Lieferumfang ist bei jeder einzelnen Komponente gut durchdacht und sogar recht umfangreich. Die beigelegten Bedienungsanleitungen sind gut formuliert und leicht verständlich. Diese sollten nach Möglichkeit auch nach der Installation aufbewahrt werden, da darin beschrieben ist, wie die Geräte abgelernt und auf Werkzustand zurückgesetzt werden können.

Als nicht ganz optimal empfanden wir die Bedienung der Schnittstellen. Wird ein Programm, welches mit diesen Schnittstellen zutun hat, erstellt oder verändert, muss zuerst ein kleiner Taster auf der Schnittstelle gedrückt werden, damit die neuen Konfigurationsdaten übertragen werden können. Ist aber die Schnittstelle bereits hinter einem Schalter oder Taster eingebaut, muss dieser zuerst ausgebaut werden. An dieser Stelle wäre eine komfortablere Lösung wünschenswert. Um Frust zu vermeiden, empfehlen wir, bei der Ersteinrichtung zuerst die Programme anzulegen und erst danach die Schnittstellen einzubauen. Dies lässt sich sehr komfortabel gestalten, da die Schnittstellen bereits vor dem Einbau mit den jeweiligen Schaltern oder Tastern verbunden werden können und dann sofort einsatzbereit sind. Gut geplante Vorarbeit ist hier also ratsam.

Einführung

In diesem Artikel werden wir sämtliche bisher von uns getesteten HomeMatic-Komponenten mit einbeziehen. Hierdurch stehen uns mehr als 30 verschiedene Komponenten zur Verfügung, welche sich zeitgleich um die Beleuchtung, die Sicherheit oder auch um die Raumluft kümmern können. Je nach Anforderung können die Komponenten auf verschiedenste Weise miteinander kombiniert werden. Während des umfangreichen Tests fiel auf, dass sich für das Schalten von Licht vor allem eine direkte Verbindung anbot. Normale Programme funktionierten zwar auch tadellos, jedoch war hier eine kurze Verzögerung zwischen dem Schaltvorgang und der erwünschten Aktion spürbar. Trotzdem werden wir für die Praxisbeispiele, bei denen es möglich ist, sowohl ein Programm vorstellen, als auch die Vorgehensweise für eine direkte Verbindungsherstellung beschreiben. Um häufige Wiederholungen zu vermeiden, werden wir in acht praktischen Praxisbeispielen die generelle Vorgehensweise erklären.

Abschließend haben wir noch zwei kleine Tipps:

  1. Sollte der Umgang mit der CCU-2 und mit den Programmen noch unbekannt sein, dann kann ein kleiner Abstecher zu unserem Artikel „Wir bauen ein HomeMatic Smarthome: Sicherheit Teil 2“ sehr hilfreich sein.
  2. Den angelernten HomeMatic-Geräten sollten gleich zu Beginn eindeutige Namen gegeben werden. Wie das geht, zeigen wir mit den folgenden Bildern. Dies erleichtert die später Zuordnung erheblich.


1.Praxisbeispiel:  Licht schalten

Beginnen wollen wir mit dem am häufigsten anzutreffenden Einsatzszenario - der direkten Lichtsteuerung. Sind die von uns vorgestellten Schnittstellen und Aktoren erst einmal montiert, fehlt hiefür nur noch das passende Programm bzw. die richtige Direktverbindung zwischen den Geräten. Wie bereits in der Einleitung erwähnt, ist die direkte Verbindung, aufgrund des etwas besseren Ansprechverhaltens, unsere klare Empfehlung. Diese Verbindungsart bietet zudem den Vorteil, dass die Komponenten auch ohne Kontakt zur CCU2-Zentrale miteinander kommunizieren können.


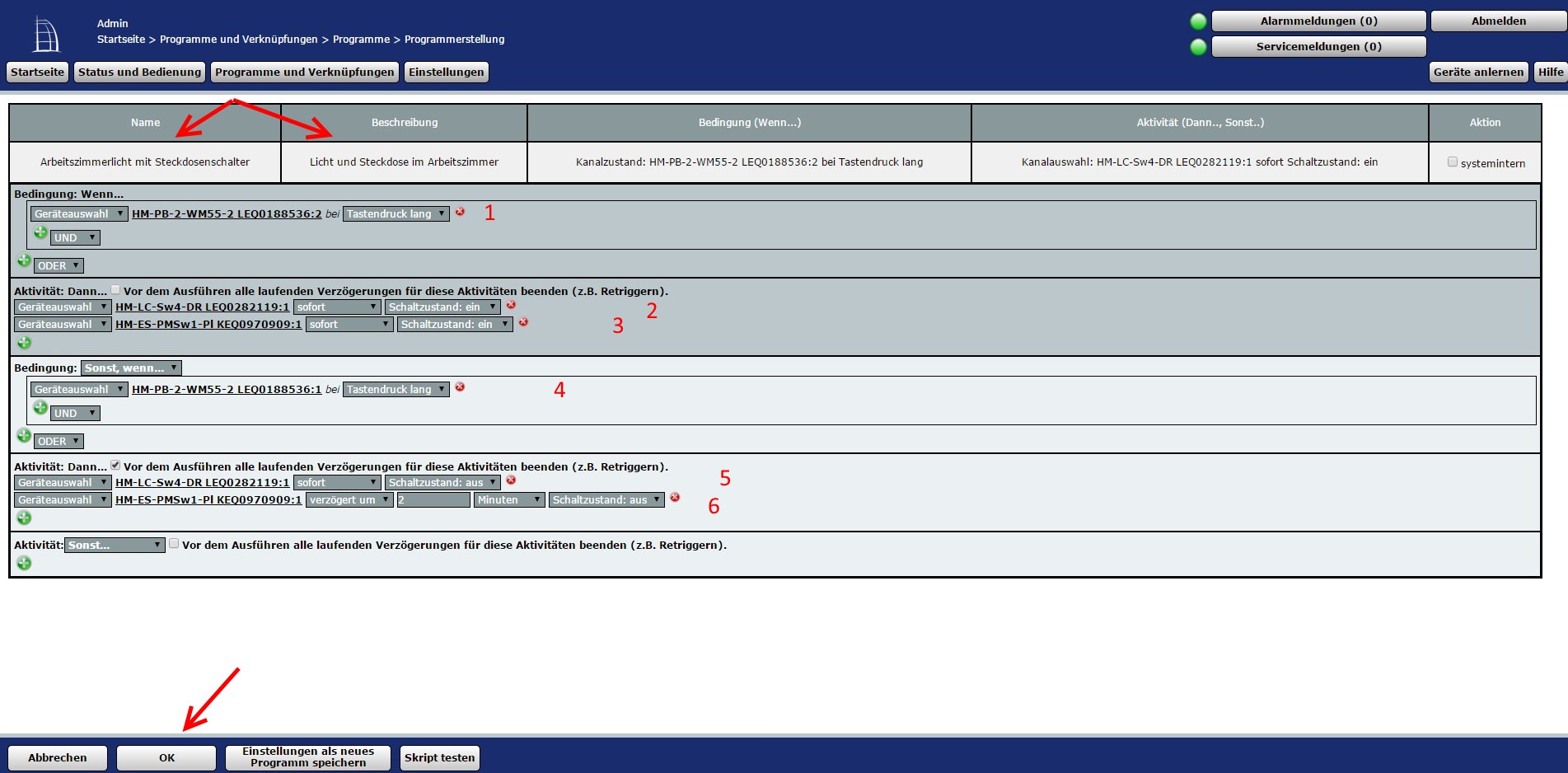

Programm:

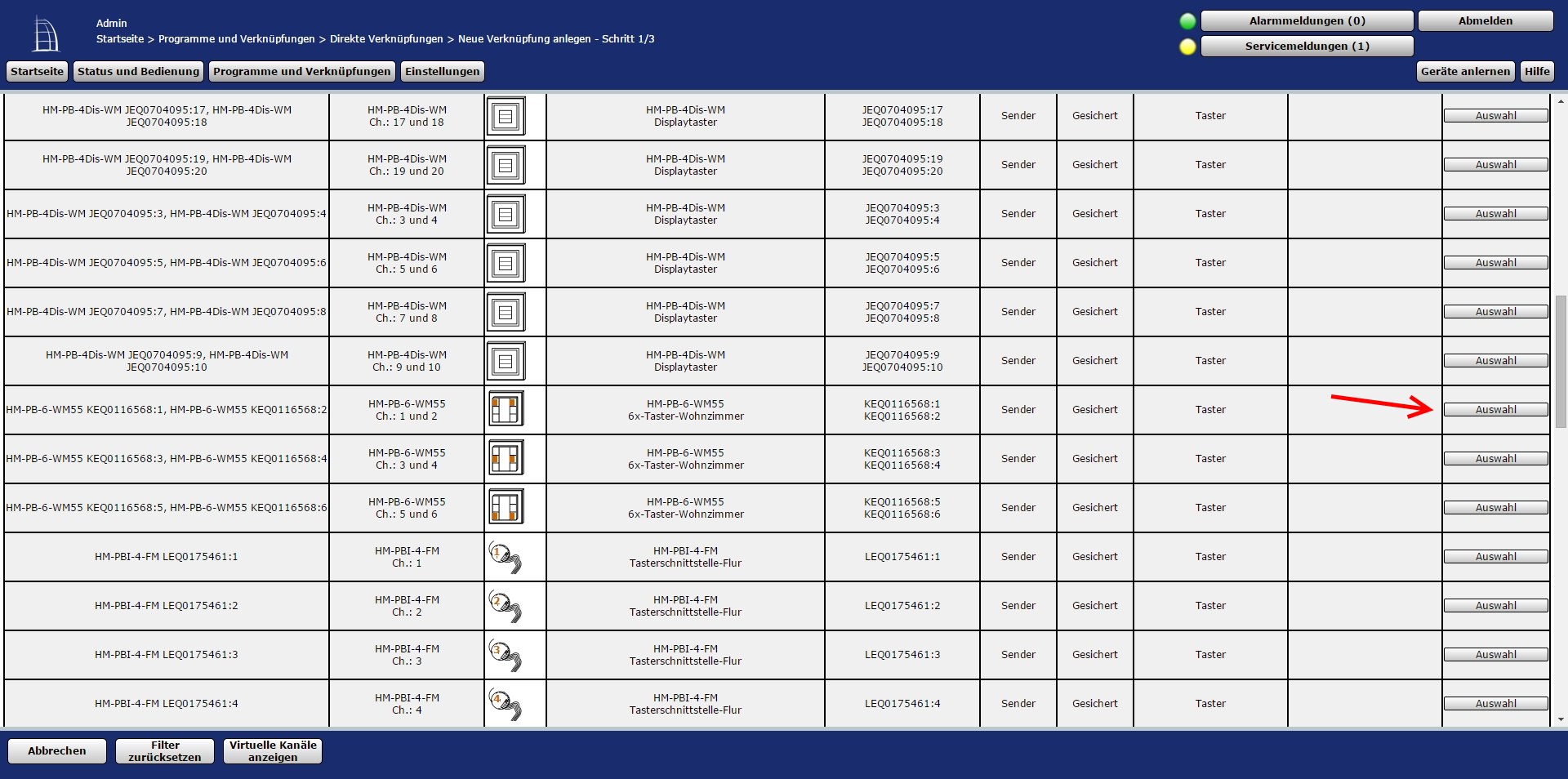

Direktverbindung:

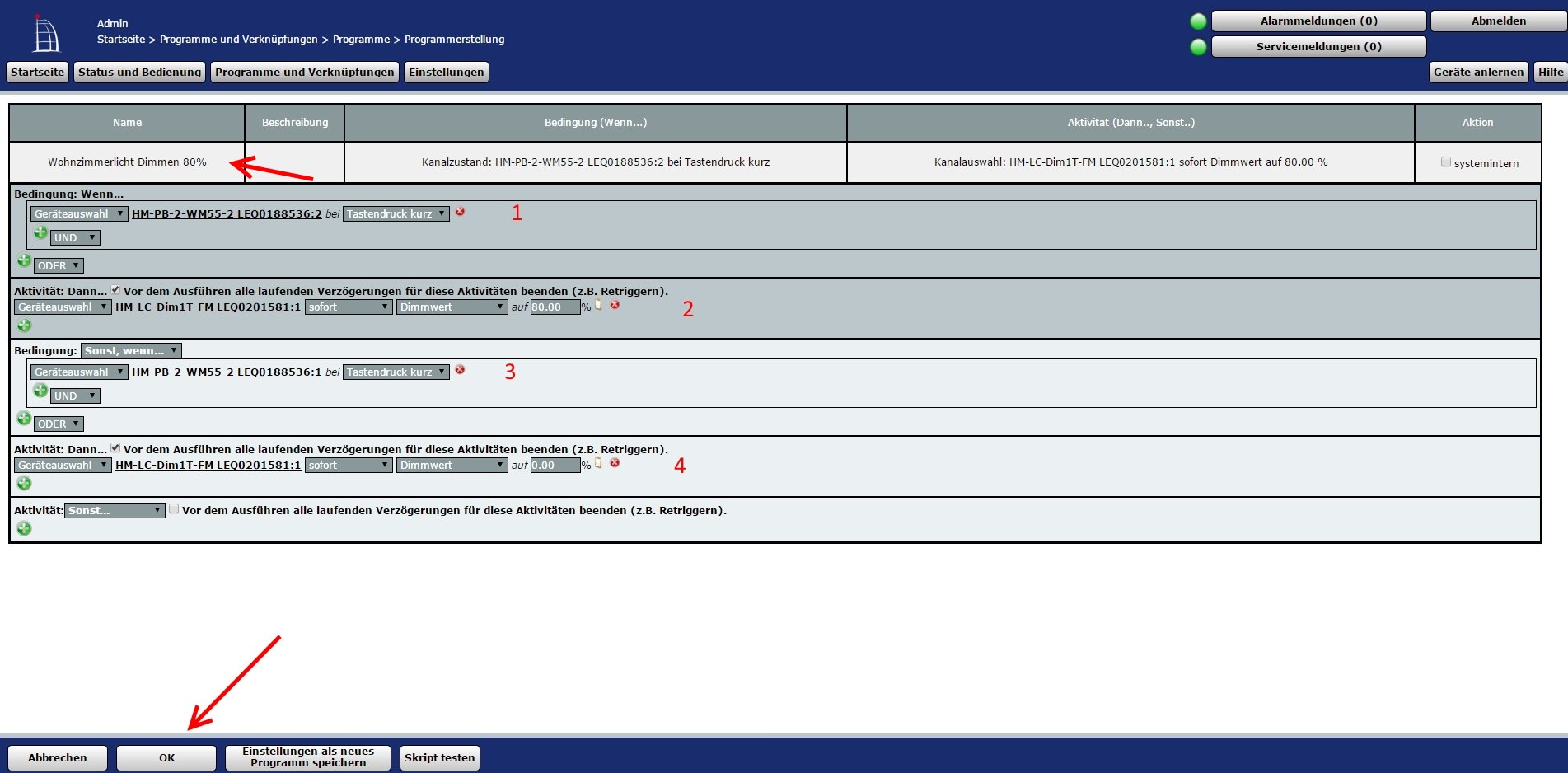

2. Praxisbeispiel: Lampen dimmen

Das Dimmen des Beleuchtungslevels kann den Wohnkomfort deutlich steigern. Besonders im Wohn- und Schlafzimmer aber auch im Flur kann über ein Dimmermodul gleichzeitig Energie eingespart und der Lebensstandard gesteigert werden. Bevor wir im vierten Praxisbeispiel aufzeigen werden, wie ein HomeMatic-Dimmer für Kinofeeling sorgen kann, wollen wir in diesem Beispiel aufzeigen, wie eine Lampe per Direktverbindung gedimmt werden kann. Im darauf folgenden dritten Praxisbeispiel werden wir zeigen, wie man ein Dimmermodul sinnvoll mit einem Bewegungsmelder verbinden kann. Programme sind für diesen Einsatz nicht zu empfehlen.

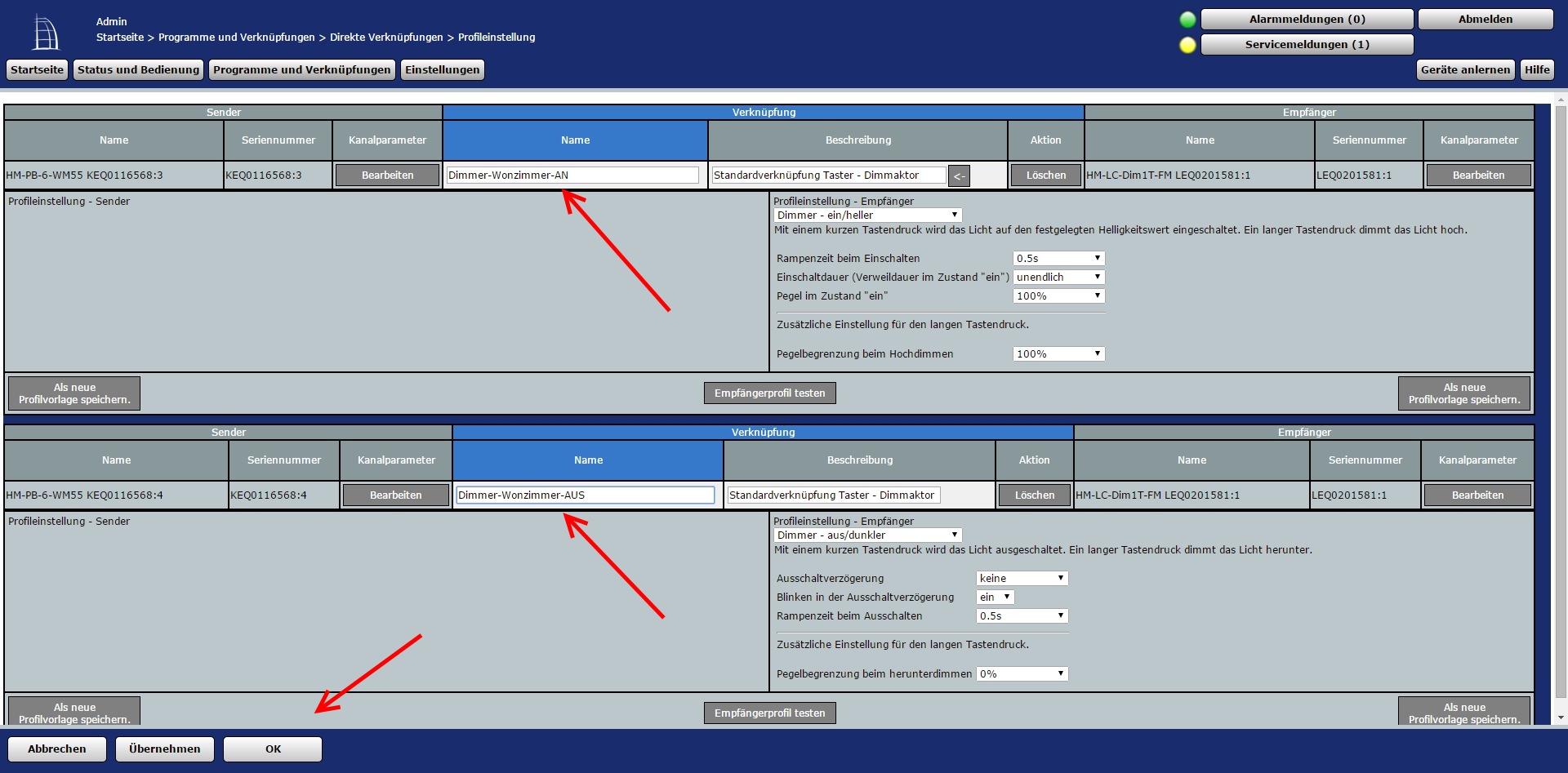

Direktverbindung:

3. Praxisbeispiel: Flurbeleuchtung intelligent regeln

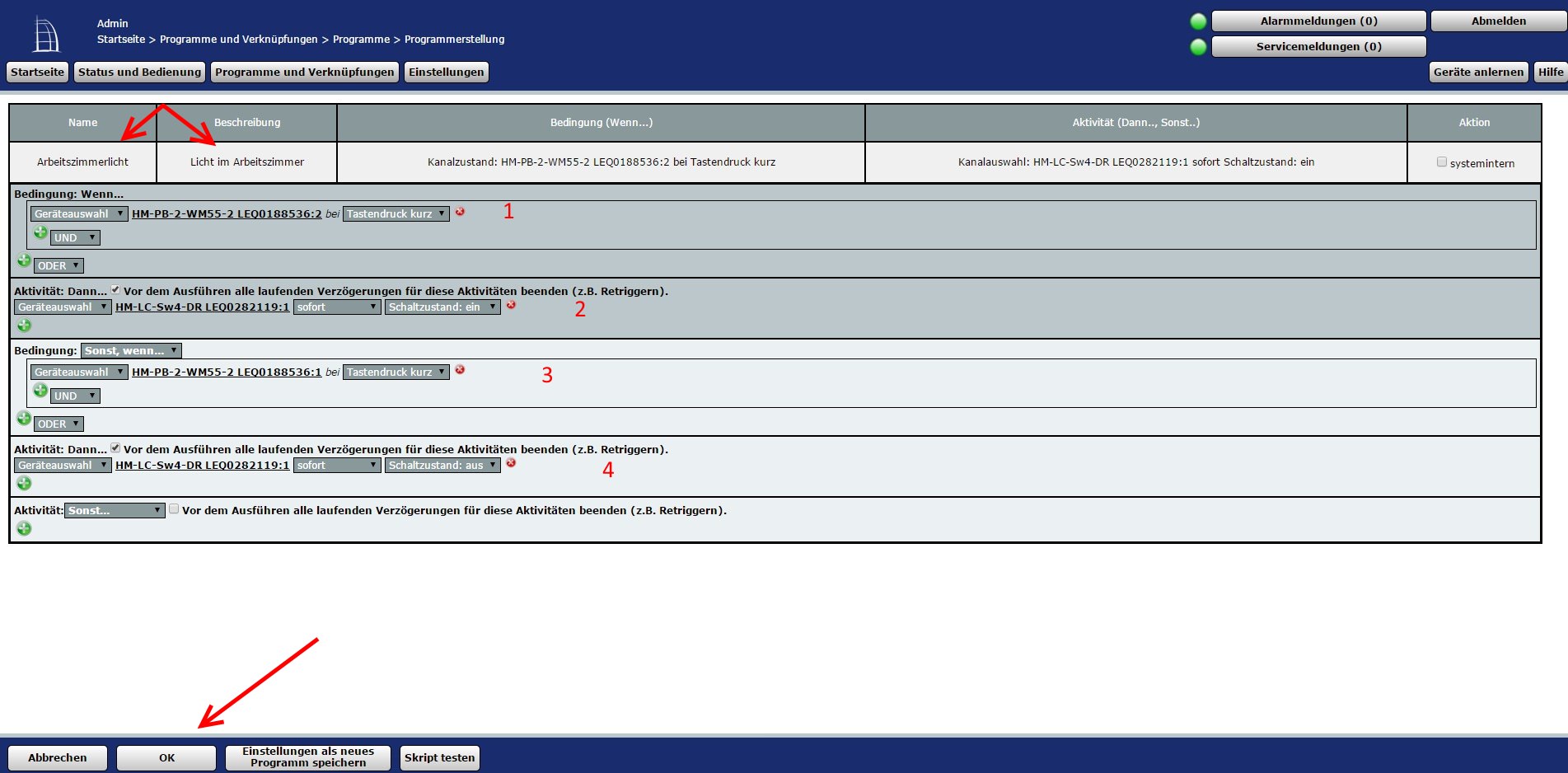

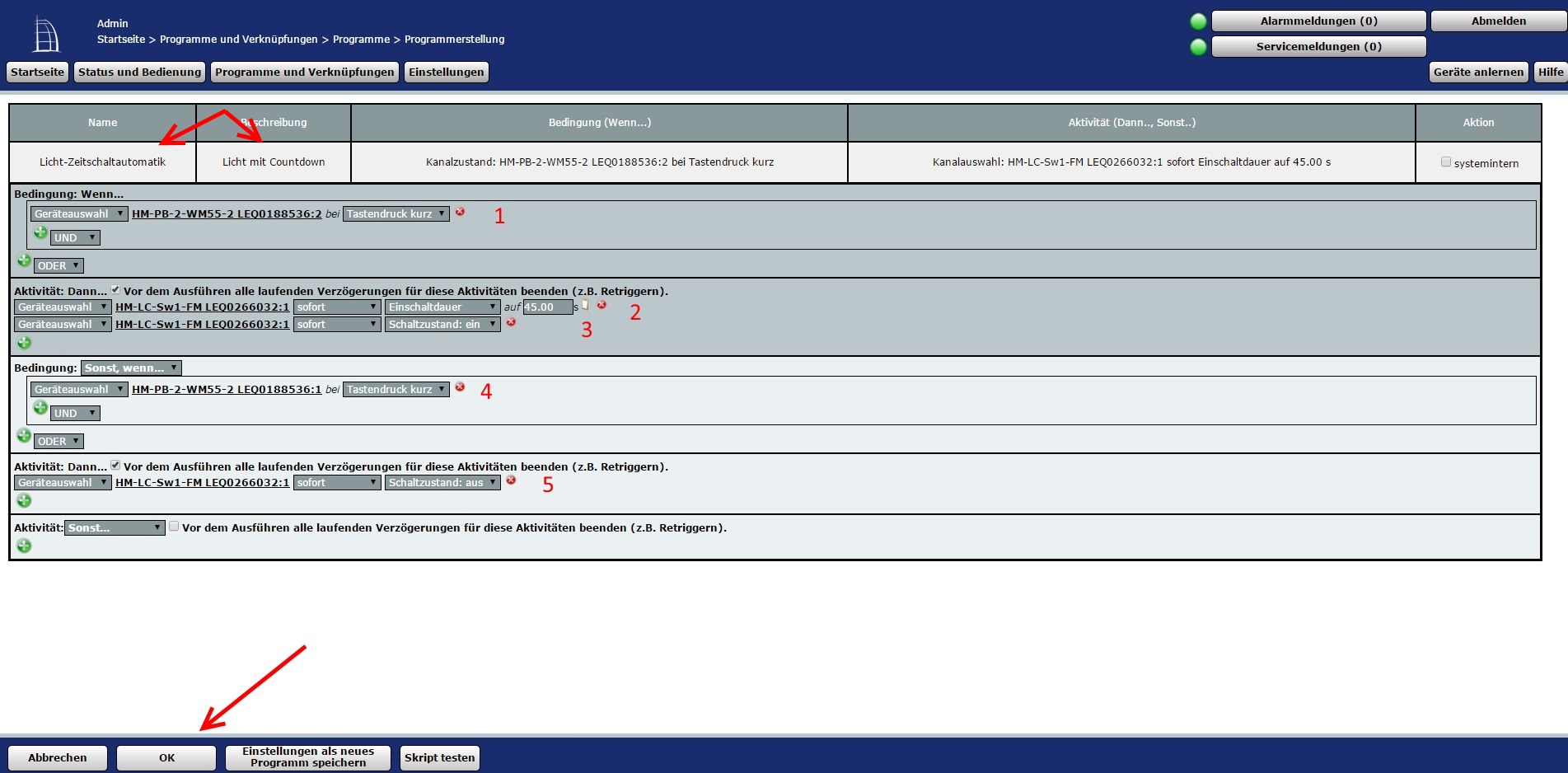

Im ersten kleinen Programm zeigen wir, dass ein stufenloses Dimmen per Programm nicht umsetzbar ist. Hierfür sollte auf die Direktverbindung zurückgegriffen werden. Programme eignen sich vor allem, um verschiedene HomeMatic-Bauteile klug miteinander zu verbinden. Als Beispiel haben wir uns ein kleines Programm einfallen lassen, über das eine Flurlampe immer dann auf 25% Leuchtkraft gedimmt wird, wenn sich niemand im Raum befindet. Wird der Flur betreten, leuchtet die Lampe automatisch mit 100% Leuchtkraft. Gerade dann, wenn sich kleine Kinder in der Wohnung befinden, ist eine solche Möglichkeit sehr hilfreich. Aber auch für Erwachsene bietet diese Lösung einem deutlich gesteigerten Wohnkomfort bei gleichzeitiger Energieeinsparung.

Programm:

4. Praxisbeispiel: Kinofeeling mit HomeMatic

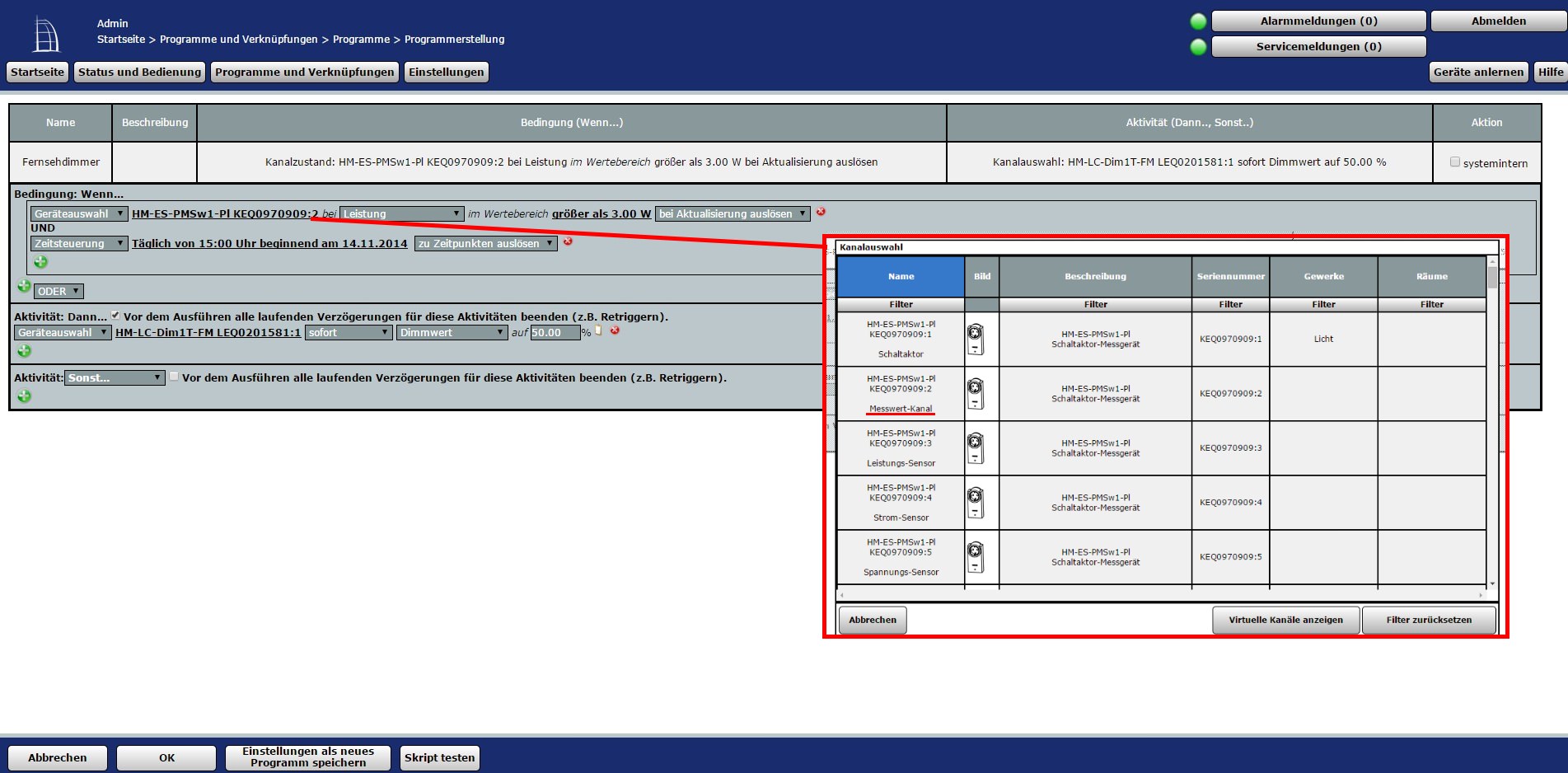

Wir haben noch ein Programm erstellt, mit dem der Fernsehabend zum wahren Kinoerlebnis werden kann – zumindest von der Beleuchtung her. Bei diesem Szenario wird das Licht automatisch gedimmt, sobald der Fernseher eingeschaltet wird. Im Programm wird zuerst der aktuelle Energieverbrauch abgefragt. Dieser „muss“ über drei Watt liegen, damit die nächste Aktion ausgelöst werden kann. Als nächstes wird die Uhrzeit geprüft, da die Wohnzimmerlampe nur zwischen 15Uhr nachmittags und 8Uhr am Morgen gedimmt werden soll. [Besser wäre an dieser Stelle der Einsatz eines Außenbewegungsmelders, über den der jeweilige Helligkeitswert abgefragt werden kann – da uns dieser jedoch im Moment nicht zur Verfügung steht, werden wir das Programm zu einem späteren Zeitpunkt nochmals erweitern.] Zu guter Letzt wird geprüft, ob die Beleuchtung bereits eingeschaltet ist. Wenn all diese Abfragen positiv beantwortet werden können, wird das Beleuchtungslevel auf 50% gesenkt. Damit der Raum wieder voll beleuchtet wird, sobald wir das Fernsehgerät ausschalten, folgt noch der „Sonst, wenn“-Teil. Dieser Teil ist nötig, da sich das Licht ansonsten, im Zeitraum zwischen 15 und 8Uhr, nicht mehr per Taster abschalten lassen würde.

Programm:

5. Praxisbeispiel: Licht schalten per Bewegungsmelder

Die HomeMatic-Bewegungsmelder können nicht nur für die Alarmanlage genutzt werden. Vielmehr bietet es sich an, diese sowohl für die Alarm-Raumüberwachung, als auch für die Steuerung des Raumlichts zu nutzen. Im dritten Beispiel hatten wir bereits gezeigt, wie ein Bewegungsmelder sinnvoll eingesetzt werden kann. Das für dieses Szenario benötigte Programm war durchaus anspruchsvoll. Soll der Bewegungsmelder jedoch bloß eine oder mehrere Lampen ein- und ausschalten, ist das dafür benötigte Programm deutlich kürzer. An dieser Stelle möchten wir wieder eine klare Empfehlung für die direkte Verbindung aussprechen, da diese einen Tick schneller reagiert und auch ohne Kontakt zur CCU-2 weiterarbeitet.

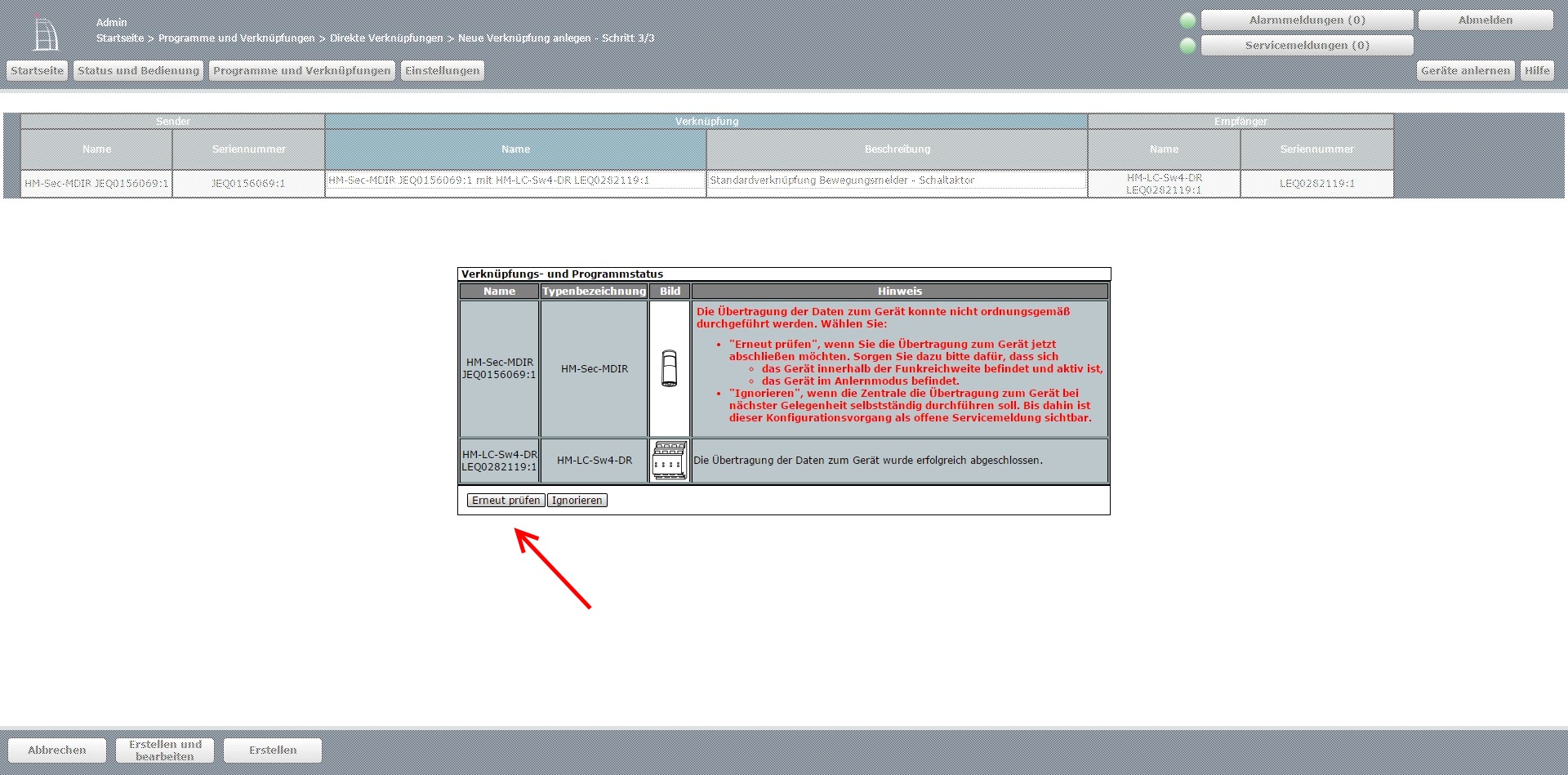

Direktverbindung:
Programm:

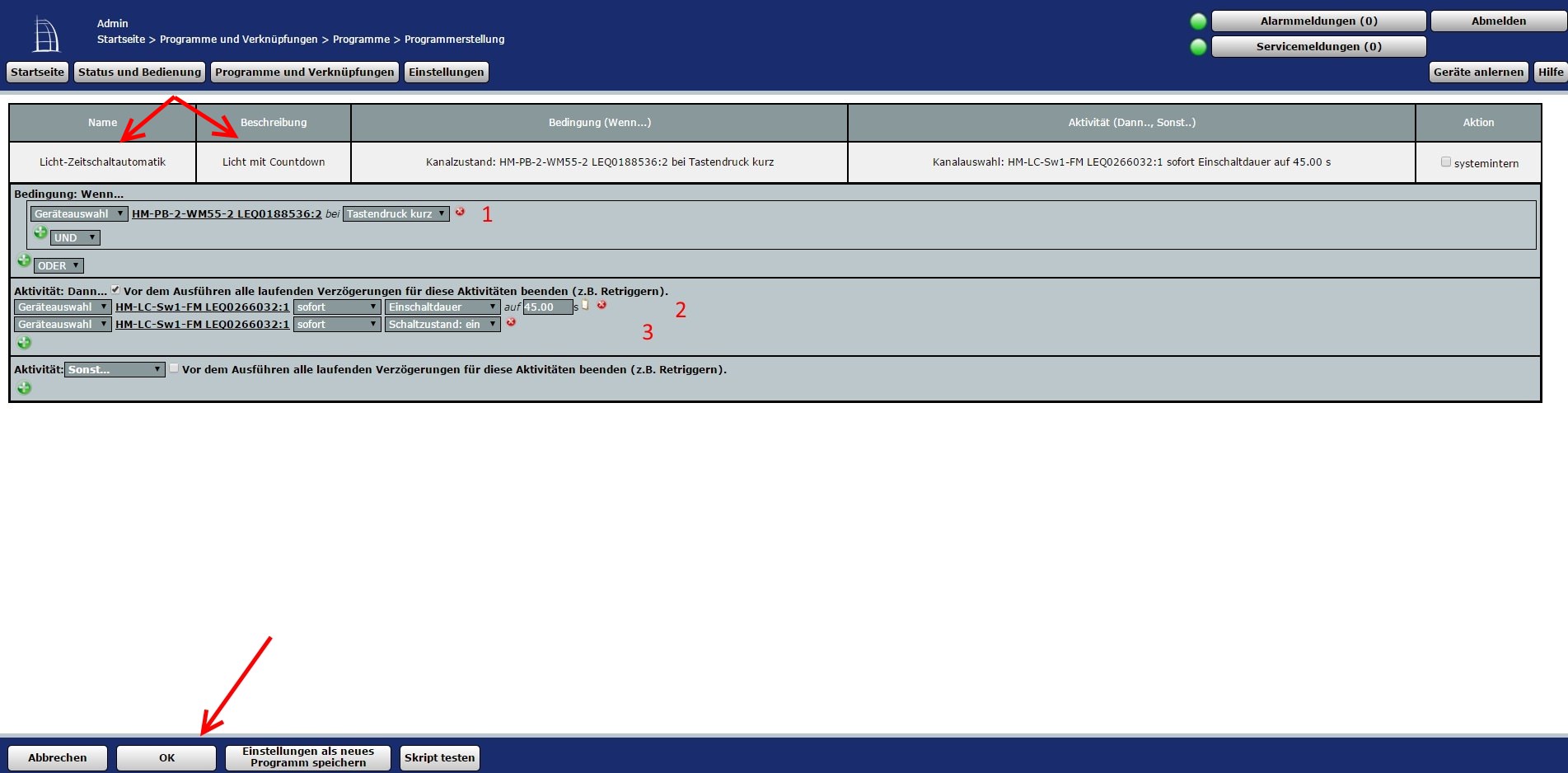

6. Praxisbeispiel: Zeitgesteuerte Beleuchtung

Auch eine zeitgesteuerte Beleuchtung ist problemlos machbar. Steuerungen wie diese bieten sich überall dort an, wo die Beleuchtung nur kurzzeitig benötigt wird und automatisch nach einer bestimmten Zeit wieder ausgehen soll. Es fiel uns auf, das sich die Benennung des zutreffenden „Menüpunktes“ je nach Aktor ein wenig unterschied. Neben der „Einschaltzeit“ gab es auch „den Treppenhaus-Timer“ - lassen Sie sich also nicht verwirren, falls es bei ihren Komponenten ein wenig anders aussieht, als in unserem Beispiel.

Direktverbindung:

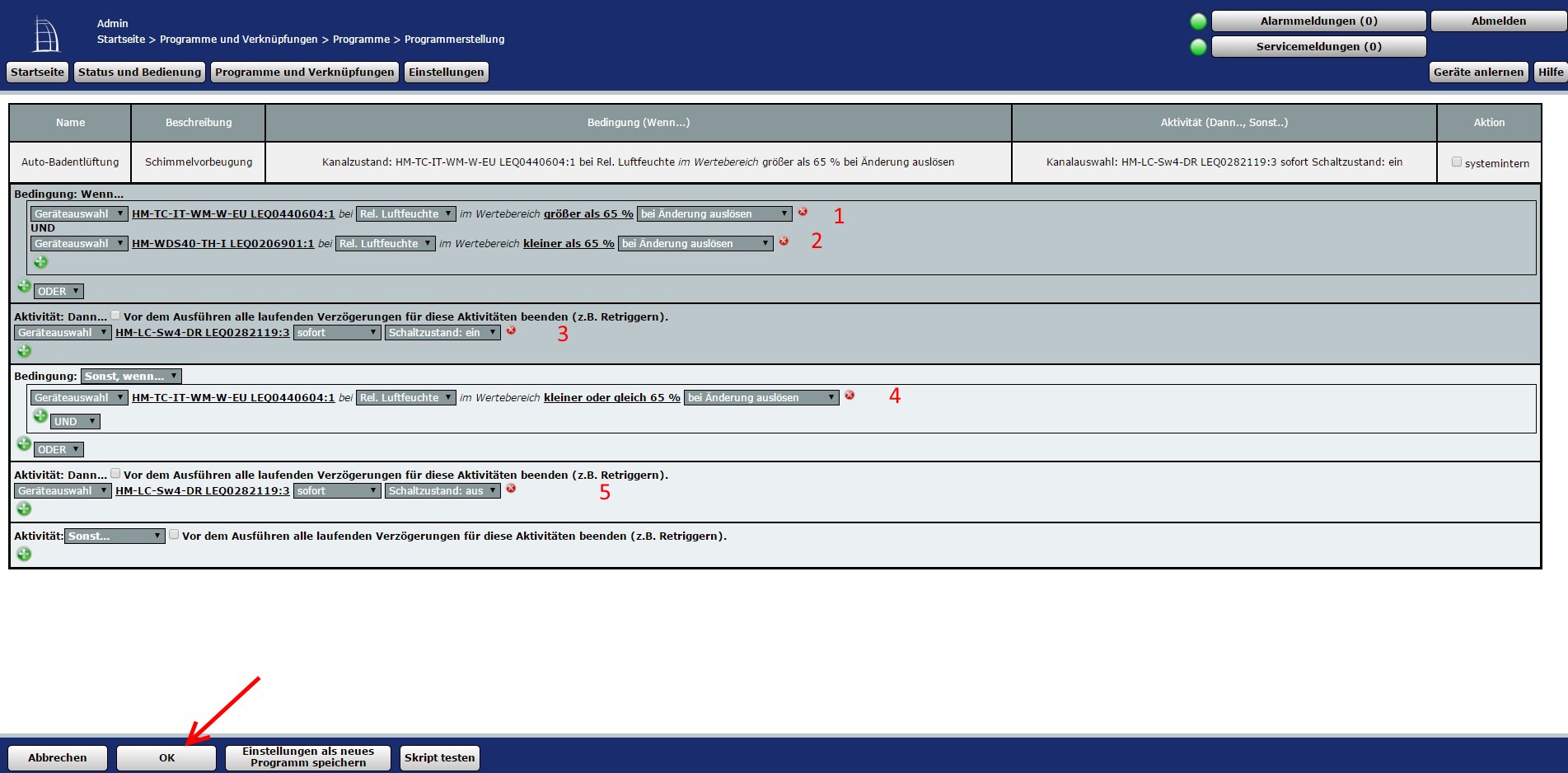

7. Praxisbeispiel: Schimmelfrei dank Lüfterautomatik

Ein wirklich nützlicher Einsatzort für den Feuchtesensor ist das Bad. Kombiniert man diesen Sensor dort mit einem Schaltaktor, kann die Raumentlüftung komplett automatisiert werden. Wir haben für dieses Szenario zwei Programme erstellt. Das erste Programm überprüft die Luftfeuchte im Raum und schaltet beim Überschreiten des vorgegebenen Wertes den Lüfter an bzw. wieder aus, sobald die Luft wieder trocken ist. In feuchten Gebieten kann ein solches Programm jedoch dazu führen, dass der Lüfter sehr oft anspringt, weil die Luftfeuchtigkeit prinzipiell sehr hoch ist. Hierfür haben wir das Programm etwas erweitert. In diesem nutzen wir zwei Feuchtesensoren. Einen, um die Luftfeuchte der Außenluft zu bestimmen und den Anderen für die Feuchtemessung im Bad. Ist die Außenluft nun genauso feucht, oder feuchter als die Luft im Bad, bleibt der Lüfter aus. [Sobald wir die HomeMatic-Heizkörperthermostate vorgestellt haben, werden wir auch dieses Programm erweitern, damit durch eine Kombination aus Zuheizen und Entlüften die Luftfeuchte gesenkt werden kann.]

Programm:

8. Praxisbeispiel: Aktoren nach Stromausfall reaktivieren und absichern

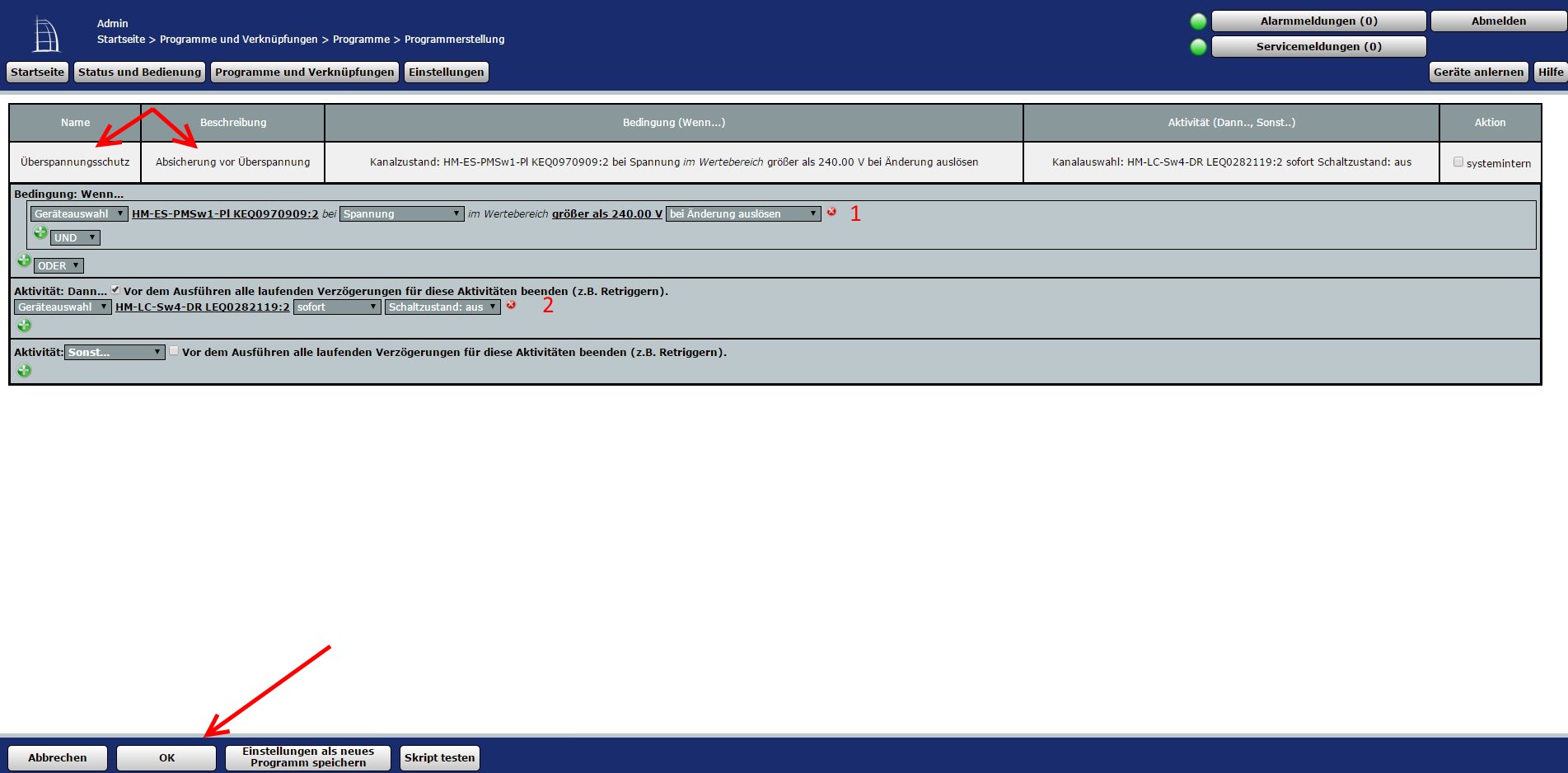

Zu guter Letzt haben wir ein Programm erstellt, welches Aktoren, wie das Hutschienenmodul, nach einem Stromausfall automatisch reaktiviert. Zur Erklärung:  Aktoren werden bei einem Stromausfall abgeschaltet, jedoch beim Zurückkehren des Stroms nicht wieder aktiviert. Dies kann unter Umständen unpraktisch sein. Unser kleines Programm macht sich die Fähigkeiten des Zwischensteckers mit Messfunktion zunutze. Mit diesem prüfen wir rund um die Uhr die anliegende Spannung. Sobald das Messgerät eine Spannung von über 200V ermittelt, reaktiviert unser kleines Programm die gewünschten Aktoren. In einem weiteren kleinen Programm sorgen wir außerdem dafür, das Aktoren vor gefährlicher, dauerhafter Überspannung schützen, indem diese bei Überspannung den Stromfluss unterbrechen werden.


Fazit - Was bleibt zu sagen?

Da wir unser Komponenten-Fazit bereits in der Einleitung abgegeben haben, konzentrieren wir uns in dieser abschließenden Zusammenfassung auf die Programme. Rückblickend auf den ersten Teil der Serie, als wir uns das eine oder andere Mal die Haare rauften, machte uns die Erstellung der Programme für diesen Teil regelrecht Spaß. Der gesteigerte Spaßfaktor war zum einen darauf zurückzuführen, dass uns die Handhabung der CCU-2 Weboberfläche mittlerweile in Fleisch und Blut übergegangen war, aber auch darauf, dass uns mittlerweile deutlich mehr Bauteile zur Verfügung standen. Durch die Fülle an Komponenten gewinnt man geradezu den Eindruck, dass mit ein wenig Kreativität so gut wie alles automatisiert und gesteuert werden kann. Wie auch zum Abschluss unseres letzten Themengebietes, freuen wir uns bereits jetzt auf den Test weiterer HomeMatic-Komponenten. Außerdem verleihen wir unseren Qualitäts-Award, da sowohl die Bauteile, als auch das mitgelieferte Zubehör und sogar die Bedienungsanleitungen wirklich erstklassig verarbeitet und aufgebaut sind.


Smarthelpers Award
Freigegeben in Smarthome
Nachdem wir im ersten Teil der „Licht und Schatten" Serie eine Vielzahl an Schalterschnittstellen und Sensoren vorgestellt haben, folgen nun dazu passende HomeMatic-Aktoren. Da Aktoren in der Lage sind, elektrische Befehle in Aktionen umzuwandeln, stellen sie die ausführenden Bauteile einer Heimautomationsanlage dar. Diese können auf Befehl das Licht, einen Motor oder auch sämtliche andere elektrische Geräte ein- oder ausschalten. Wir haben zwölf Aktoren ausgewählt, welche wir in diesem Artikel genauer vorstellen werden.

Tipp: Wir nutzen ein eigenes, innovatives Artikelkonzept. Damit Ihnen nichts entgeht, haben wir einen kleinen Artikelwegweiser für Sie verfasst. Viel Spaß beim Lesen!

Wie auch zu Beginn des ersten Teils müssen wir darauf hinweisen, dass wir in diesem Artikel einige Geräte vorstellen, welche als Teil der Gebäudeinstallation fest in das 230V-Wechselspannungs-Hausnetz eingebunden werden müssen. Diese Arbeiten dürfen nur von einer Elektro-Fachkraft ausgeführt werden. Um Schäden zu vermeiden, sollte dies unbedingt berücksichtigt werden! In jedem Fall sind die folgenden fünf Sicherheitsregeln einzuhalten:

  • Freischalten (Leitungen stromlos schalten)
  • gegen Wiedereinschalten sichern
  • Spannungsfreiheit feststellen
  • erden und kurzschließen
  • benachbarte, unter Spannung stehende Teile abdecken oder abschranken (absperren)

Außerdem muss passendes Werkzeug, wie beispielsweise das TOOLCRAFT Elektriker-Werkzeugset, verwendet werden. Eine Liste an bereits getesteten Messwerkzeugen gibt es hier.

Die HomeMatic-Funk-Aktoren

Funk-Schaltaktor 1-fach für Markenschalter

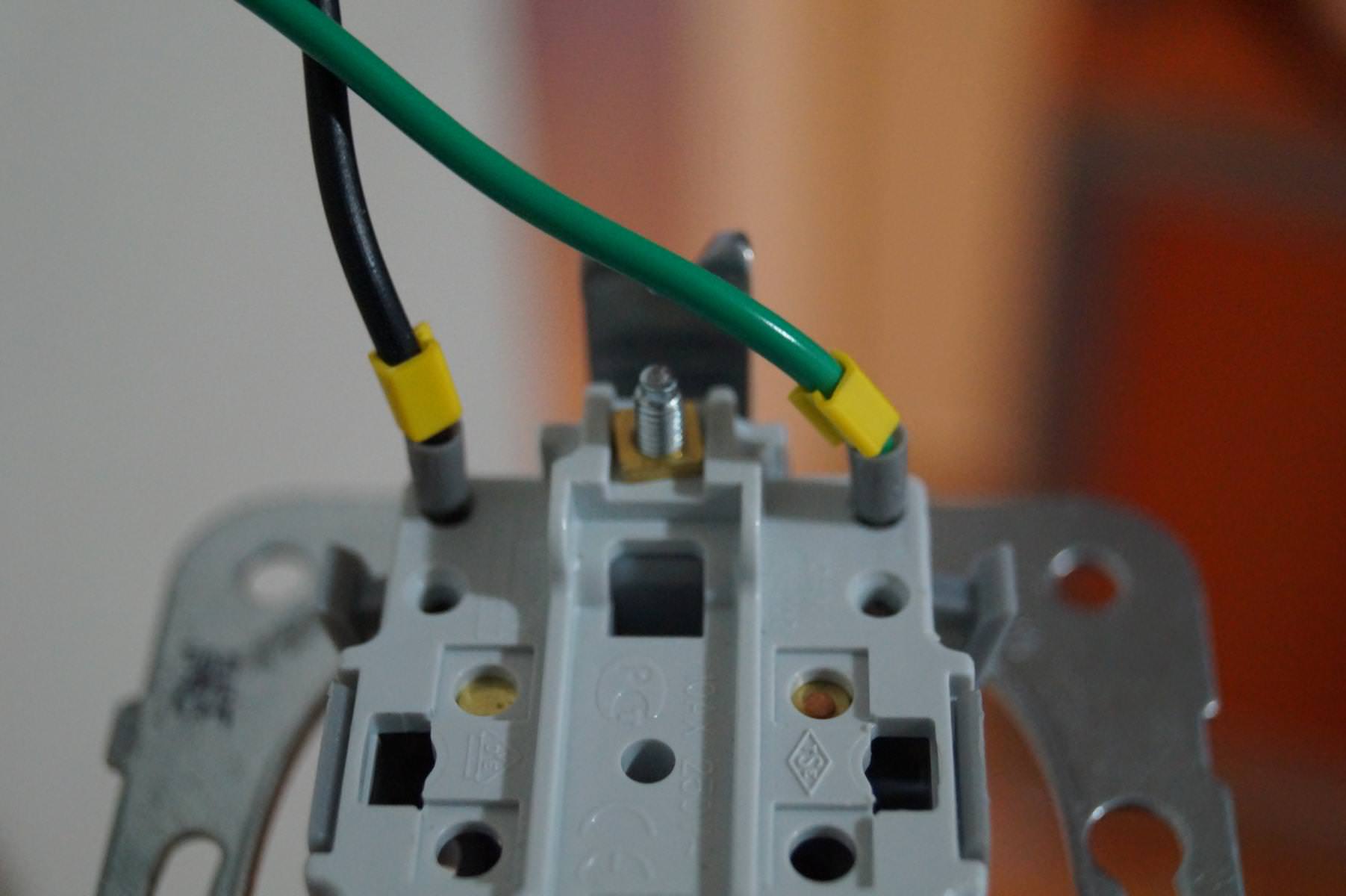

So kompliziert wie sein Name ist der „Funk-Schaltaktor 1-fach für Markenschalter“ nicht. Vielmehr verbindet das Gerät einen Unterputztaster mit einem Funkaktor. In der Praxis funktionierte die Kombination aus Taster und Funkaktor wunderbar – allerdings zeigte sich, dass sich der Taster vor allem für Neubauten bzw. Sanierungen eignet. Denn oftmals gibt es in bestehenden Unterputz-Lichtschalterdosen nur zwei Kabel, über die das Licht bisher geschalten wurde. Eine Zuleitung zum Schalter und eine abgehende Leitung zur Lampe.
Der Wandtaster benötigt zur Stromversorgung jedoch auch einen Neutralleiter für die eigene Stromversorgung. Somit fehlt in Altbauten meist das nötige dritte Kabel. Bei einer Sanierung, einem Neubau oder auch dann, wenn die bestehenden Kabel in einer Verteilerdose umgeklemmt werden können, um den Neutralleiter zur Verfügung zu stellen, ist der Schaltaktor eine gute Alternative zu den sonstigen Einzellösungen. Sind vier Kabel vorhanden, kann der Taster sogar für Wechselschaltungen eingesetzt werden. Hierfür besitzt dieser einen zweiten Ausgang. Damit der Taster auch betätigt werden kann, müssen passende Adapter von HomeMatic und die zum Adapter passenden „Schalterblenden“ extra dazu bestellt werden. Adapter gibt es für verschiedene Serien der Marken Busch & Jäger, Gira, Merten, Berker, Jung, Düwi und Kopp. Welche Serien genau passen, wird auf der jeweiligen Produktwebseite der Adapter beschrieben.

Das Anlernen gestaltete sich einfach. Hierzu muss der der Anlernprozess in der CCU-2 gestartet und der „Config“-Taster, welcher sich auf der Vorderseite des Tasters befindet, kurz gedrückt werden. Umgehend erscheint das Gerät im Posteingang.

Der Funk-Jalousieaktor 1-fach für Markenschalter

Auch für diese Taster-Aktor-Kombination wird ein N-Leiter benötigt. Da dies bei Rollladen-Jalousietastern aber die Regel ist, eignet sich der „HomeMatic- Funk-Jalousieaktor 1-fach“ hervorragend, um einen bestehenden, normalen Taster zu ersetzen. Der Wandtaster besitzt zwei Ausgänge, über die der Motor-Rechts-Linkslauf angeschlossen werden kann. Die maximale Schaltleistung beträgt 250W. Im Backend der CCU kann auch dieser Taster detailliert programmiert werden – aber dazu mehr im nächsten Teil. Der Anlernvorgang gestaltet sich einfach. Hierzu muss der der Anlernprozess in der CCU-2 gestartet und der „Config“-Taster, welcher sich auf der Vorderseite des Tasters befindet, kurz gedrückt werden. Nach wenigen Sekunden wird das Gerät im Posteingang angezeigt.

Der Funk-Dimmaktor 1-fach für Markenschalter

Als dritten und letzen Kandidaten der für Markenschalterblenden geeigneten Wandtaster haben wir den 1-fach-Dimmaktor im Test. Dieser dimmt eine angeschlossene Lampe per Phasenabschnitt auf den gewünschten Helligkeitswert. Für den Anschluss ist auch hier ein Neutralleiter erforderlich. Bei Bedarf können sogar gleich zwei Neutralleiter angeschlossen werden. Einer als Zuleitung zum „Taster“ und einer vom „Taster“ zur Lampe. Hierdurch kann in manchen Fällen der ein oder andere Meter Kabel eingespart werden. Neben der festen Zuweisung von verschiedenen Dimmwerten über die CCU-Zentrale, kann auch durch dauerhaftes Drücken der jeweiligen Taste, der Helligkeitswert allmählich gesteigert oder gesenkt werden. Dies funktionierte im Test ganz hervorragend und der Übergang von 0 auf 100% Lichtleistung verlief sehr geschmeidig. Auch dieses Modell wird durch das Betätigen des Config-Tasters bei gleichzeitig aktiviertem Anlernmodus an die Zentrale angelernt.

Der Funk-Schaltaktor 4-fach für die Hutschiene

Dieser praktische und vielseitig einsetzbare Schaltaktor wird direkt in den Sicherungskasten eingebaut. Von dort aus kann er bis zu vier angeschlossene Verbraucher schalten und pro Kanal mit maximal 16 Ampere belastet werden. Damit das Gerät nicht überlastet wird, darf die maximale, gleichzeitige Belastung aller Kanäle 25 Ampere nicht überschreiten. In unserem Test-Sicherungskasten nutzten wir den Aktor als Zusatz zu den bestehenden Sicherungen. Somit musste lediglich der jeweilige Außenleiter (L) am Sicherungsausgang – beispielsweise der vom Badlicht – von der Sicherung getrennt und mit dem Ausgang des dafür vorgegebenen Schaltkanals verbunden werden. War dies getan, konnte der dazugehörige Kanaleingang mit dem bestehenden Sicherungsausgang verbunden werden. Auch der Aktor selbst muss mit Strom versorgt werden. Hierfür wird sowohl ein Außen- als auch ein Neutralleiter benötigt. Damit die Funktion der jeweiligen Schaltkanäle auch ohne vorherige Programmierung getestet werden kann, verfügt jeder Kanal über einen kleinen Taster direkt auf dem Hutschienenmodul. Über diese können die jeweiligen Kanäle ein- und ausgeschaltet werden. Zum Anlernen muss der Anlernmodus im CCU-Backend gestartet und einer der Taster auf dem Aktor für einige Sekunden gedrückt werden. Nach wenigen Sekunden taucht der Hutschienenaktor im Geräte-Posteingang auf.


Der Funk-Schaltaktor 1-fach zur Unterputzmontage

Dieser Aktor ist wirklich sehr flexibel einsetzbar. Im Test zeigte sich, dass sich der kleine „Schalter“ nicht nur in Unterputzdosen wohlfühlt. Wir verwendeten diesen beispielsweise auch direkt an einer Deckenlampe, welche genug Platz bot, um das kleine Funkrelais zu verstecken. Die Aktoren können werkzeuglos angeschlossen werden. Integrierte Kabelklemmen halten die Kabelenden bombenfest. An dieser Stelle sei aber gesagt, dass flexible Leitungen vor dem Einführen in die Klemmschuhe entweder mit Aderendhülsen versehen, oder verdrillt und verlötet werden müssen. Ein fester Sitz ist sonst nicht garantiert. Der kleine Aktor eignet sich aber nicht nur für Leuchten. Da er Ströme bis zu 16A schalten kann, eignet er sich auch für alle Geräte, welche nicht mehr als 16 Ampere ohmsche Last erzeugen.

Das Anlernen gestaltet sich bei den Unterputzaktoren etwas anders als gewohnt. Hierfür muss die auf dem Gerät notierte Seriennummer im Anlernmodus der CCU eingetragen werden. Sobald dies getan ist, erscheint der Aktor sofort im Posteingang.

Tipp: Die Seriennummer kann vor dem Einbau vom Aktor abfotografiert werden. Dies erleichtert das spätere Anlernen und außerdem die Zuordnung bei der späteren Programmierung.


Der HomeMatic Funk-Dimmaktor 1-fach, Phasenabschnitt

Dieser kleine Aktor sieht dem eben Vorgestellten extrem ähnlich. Allerdings kann dieser eine angeschlossene Lampe per Phasenabschnitt auf einen gewünschten Helligkeitswert dimmen. Hierfür wird der kleine Dimmer wahlweise in eine Unterputzdose oder auch direkt „in“ die Lampe eingebaut. Der Anschluss gestaltet sich sehr einfach, da auch bei diesem Modell Klemmschuhe zum Einsatz kommen. Die Montage geht also werkzeuglos vonstatten. Auch hier muss beim Anlernen auf die Seriennummer zurückgegriffen werden. Der Ablauf ist deckungsgleich mit dem Unterputz-Schaltaktor.

Tipp: Die Seriennummer kann vor dem Einbau vom Aktor abfotografiert werden. Dies erleichtert das spätere Anlernen und außerdem die Zuordnung bei der späteren Programmierung.


Der Funk-Rollladenaktor 1-fach zur Unterputzmontage

Als letzter Kandidat der uns zur Verfügung stehenden Unterputzaktoren haben wir den „Funk-Rollladenaktor 1-fach zur Unterputzmontage“ getestet. An diesem kann man, wie es der Name bereits vermuten lässt, einen elektrischen Rollladenantrieb anschließen. Hierfür stehen zwei Ausgänge für den Rechts- und Linkslauf zur Verfügung. Der Motor darf dabei aber nicht mehr als 250 Watt verbrauchen. Zusätzlich zu den Funkbefehlen, kann auch ein extra Rollladentaster per Kabel angeschlossen werden. Auch hierfür besitzt der Aktor einen Tastereingang für die jeweilige Laufrichtung des Motors. Zur Stromversorgung des Aktors wird sowohl ein Außen- als auch ein Neutralleiter benötigt. Der Anlernablauf ist deckungsgleich mit dem des Unterputz-Schaltaktors.

Der Funk-Dimmaktor 1-fach, Phasenabschnitt, Zwischendeckenmontage

Bevor wir uns den HomeMatic-Zwischensteckern widmen, wollen wir noch den Dimmaktor für die Zwischendecke vorstellen. Dieser ist dafür ausgelegt, hinter Gibskartonwänden oder im Hohlraum hinter abgehangenen Decken platziert zu werden. Hierfür verfügt dieser über ein robustes Gehäuse mit abgeschrägten Kanten, welche das Einschieben in „kleine“ Löcher deutlich vereinfacht. Außerdem werden bei diesem Aktor die jeweiligen Kabel mithilfe von Schraubklemmen befestigt und per Zugentlastung nochmals vor dem versehentlichen Ausreißen gesichert. Auch dieser Dimmer arbeitet mittels Phasenabschnitt. Hierdurch ist er besonders gut geeignet, um zusammen mit Halogenlampen oder elektronischen Trafos benutzt zu werden. Der Anschluss geht leicht von der Hand. Zuerst wird die Zugentlastung entfernt und der Außen- und der Nullleiter angeschlossen. Danach können der Neutral- und der Außenleiter der Lampe angeschlossen werden. Sobald die Zugentlastung wieder angebracht ist, sind keine spannungsführenden Teile mehr berührbar. Der Anlernvorgang gestaltet sich wie gewohnt. Die Basis in den Anlernmodus versetzen und danach den Anlerntaster auf der Geräteoberseite einige Sekunden lang gedrückt halten, bis die danebenliegende LED kurz aufblinkt. Nach dem Aufblinken erscheint der Dimmaktor bereits im Posteingang.

Funk-Zwischenstecker mit Leistungsmesser und Schaltaktor

Mit den HomeMatic-Zwischenstecker-Lösungen gehen wir in die letzte „Hardware-Runde“. Beginnen wollen wir mit dem „Zwischenstecker mit Leistungsmesser und Schaltaktor“ der uns besonders gefallen hat, da dieser die Möglichkeiten der Heimautomation noch einmal deutlich erweitert. Das kleine SmartMeter stellt der Smarthome-Anlage Informationen zur Stromqualität, zum Verbrauch und zur Energieverfügbarkeit bereit. Wir automatisierten damit beispielsweise nicht nur das Wohnzimmer-Beleuchtungslevel beim Fernsehen, sondern schafften auch gleichzeitig eine Möglichkeit, andere Bereiche des automatisierten Zuhauses nach einem möglichen Stromausfall wieder zu reaktivieren. Aber darauf gehen wir im dritten Teil genauer ein.

Funk-Zwischenstecker-Dimmaktor 1-fach Phasenanschnitt

Dieser Phasenanschnittsdimmer passt hauptsächlich zu induktiven Lasten wie Niedervolt-Halogen-Transformatoren. Diese Transformatoren findet man häufig in Stehlampen, welche mit 12V-Halogenleuchten bestückt sind. Damit nichts überlastet wird, darf die Anschlussleistung dieser Lampen 250 VA nicht übersteigen. Der Anlernvorgang gestaltet sich einfach und geht schnell von der Hand. Wie bei jedem Anlernen an die Basis muss diese in den Anlernmodus gebracht werden. Danach wird das Gerät in eine Steckdose gesteckt und der Gerätetaster solange gedrückt, bis die Geräte-LED mehrfach kurz aufleuchtet. Der Anlernvorgang ist damit abgeschlossen und der Dimmer erscheint im Posteingang der CCU.

Funk-Zwischenstecker-Dimmaktor 1-fach Phasenabschnitt

Im Gegensatz zum eben gezeigten Phasenanschnittsdimmer, dimmt dieses Modell per Phasenabschnitt. Diese Art des Dimmens eignet sich vor allem für kapazitive und ohmsche Lasten. Die maximale Anschlussleistung liegt bei 300VA. Der Anlernvorgang ist deckungsgleich mit dem beim Phasenanschnitt-Dimmaktor. Wie bei jedem Anlernen an die Basis muss diese in den Anlernmodus gebracht werden. Danach wird das Gerät in eine Steckdose gesteckt und der Gerätetaster solange gedrückt, bis die Geräte-LED mehrfach kurz aufleuchtet. Der Anlernvorgang ist damit abgeschlossen und der Dimmer erscheint im Posteingang der CCU.

Funk-Zwischenstecker-Schaltaktor 1-fach

Überall wo einfaches Ein- und Ausschalten ausreicht, bietet sich dieser Zwischenstecker an. Äußerlich ist dieser nicht von seinen Zwischenstecker-Dimmer-Geschwistern zu unterscheiden. Der Schaltaktor besitzt eine Taste direkt an der Gerätevorderseite, welche zum Schalten und zum Anlernen genutzt werden kann. Dank der hohen Schaltleistung von 16A – 3680W (ohmsche Last) kann der Schaltaktor auch zum Schalten von stromhungrigen Geräten wie Kaffeemaschinen oder elektrischen Heizungen genutzt werden. Fertig gekochter Kaffee nach dem Aufstehen ist damit genauso denkbar, wie eine zentrale Steuerung der vorhandenen Elektroheizung.

Wie bei jedem Anlernen an die Basis muss diese zuerst in den Anlernmodus gebracht werden. Danach wird der Schaltaktor in eine Steckdose gesteckt und der Gerätetaster solange gedrückt, bis die Geräte-LED mehrfach kurz aufleuchtet. Der Anlernvorgang ist damit abgeschlossen und der Schaltaktor erscheint im Posteingang der CCU.

Zweites Zwischenfazit

Die Aktoren erwiesen sich als fleißige und zuverlässige Gesellen. Bei der Ausübung ihrer jeweilig zugedachten Rolle traten zu keinem Zeitpunkt Probleme auf. Für Neubauten und Komplettsanierungen bietet sich aus unserer Sicht besonders der Hutschienenaktor an, welcher im Sicherungskasten gut aufgehoben und jederzeit zugänglich ist. Begeistert hat uns auch die Geschmeidigkeit der Dimmermodule. Da alle HomeMatic-Komponenten miteinander kombiniert werden können, kommen auch Entdecker und Technikverrückte auf ihre Kosten. Werden die bereits vorgestellten Homematic-Bauteile kreativ miteinander kombiniert, ergeben sich unzählige Einsatzmöglichkeiten fernab vom Rollladenantrieb oder der Lichtsteuerung. Im folgenden dritten und letzten Teil der Serie zeigen wir anhand von Beispielprogrammen, was alles möglich ist.
Freigegeben in Smarthome
Das Thema „Licht und Schatten“ setzt unsere HomeMatik-Themenreihe fort. Neben verschiedenen Möglichkeiten der Lampenautomation wollen wir auch das Ansteuern und Automatisieren von Rollladenantrieben sowie anderen Geräten genauer betrachten.

Wie bereits beim Thema „Sicherheit“, mussten wir auch dieses Themengebiet in mehrere Teile aufteilen. Im ersten Teil stellen wir Funk-Schnittstellen, Taster und Sensoren vor. Im zweiten Teil folgen die zum Thema passenden Aktoren. In diesen beiden Teilen geht es hauptsächlich um die Gerätevorstellung. Außerdem geben wir Tipps für den Einbau und das Anlernen der Bauteile. Im dritten und letzten Teil der „Licht und Schatten-Serie“ liefern wir Ideen und Beispiele für den Einsatz der vorgestellten Komponenten. Natürlich liefern wir auch gleich die dafür nötigen CCU2-Programme mit.

Tipp: Wir nutzen ein eigenes, innovatives Artikelkonzept. Damit Ihnen nichts entgeht, haben wir einen kleinen Artikelwegweiser für Sie verfasst. Viel Spaß beim Lesen!

Bevor wir beginnen, müssen wir darauf hinweisen, dass wir in diesem Artikel einige Geräte vorstellen, welche als Teil der Gebäudeinstallation fest in das 230V-Wechselspannungs-Hausnetz eingebunden werden müssen. Diese Arbeiten dürfen nur von einer Elektro-Fachkraft ausgeführt werden. Um Schäden zu vermeiden, sollte dies unbedingt berücksichtigt werden! In jedem Fall sind die folgenden fünf Sicherheitsregeln einzuhalten:

  • Freischalten (Leitungen stromlos schalten)
  • gegen Wiedereinschalten sichern
  • Spannungsfreiheit feststellen
  • Erden und Kurzschließen
  • benachbarte, unter Spannung stehende Teile abdecken oder abschranken (absperren)

Außerdem muss passendes Werkzeug, wie beispielsweise  das TOOLCRAFT Elektriker-Werkzeugset, verwendet werden. Eine Liste an bereits getesteten Messwerkzeugen gibt es hier.


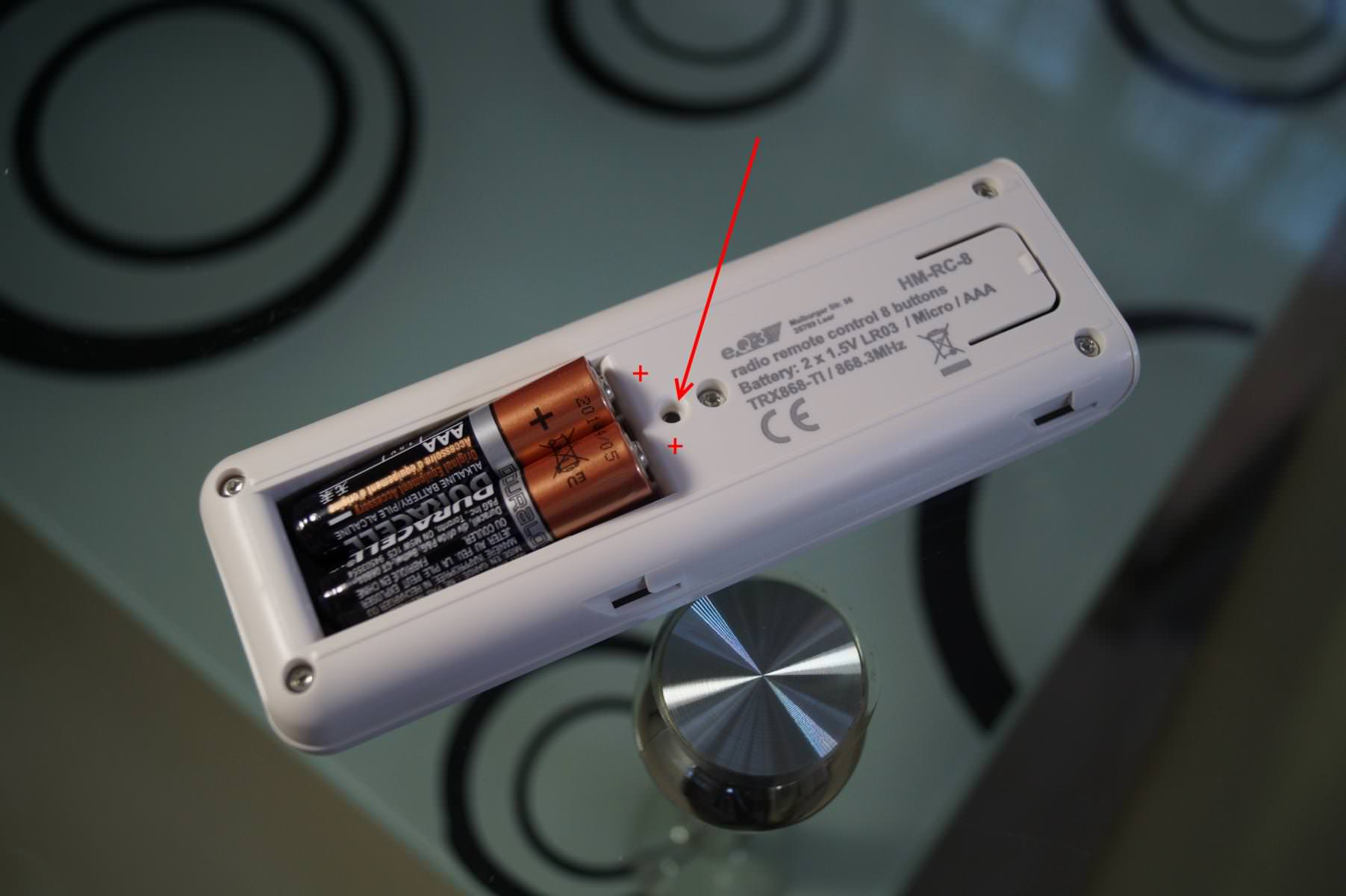

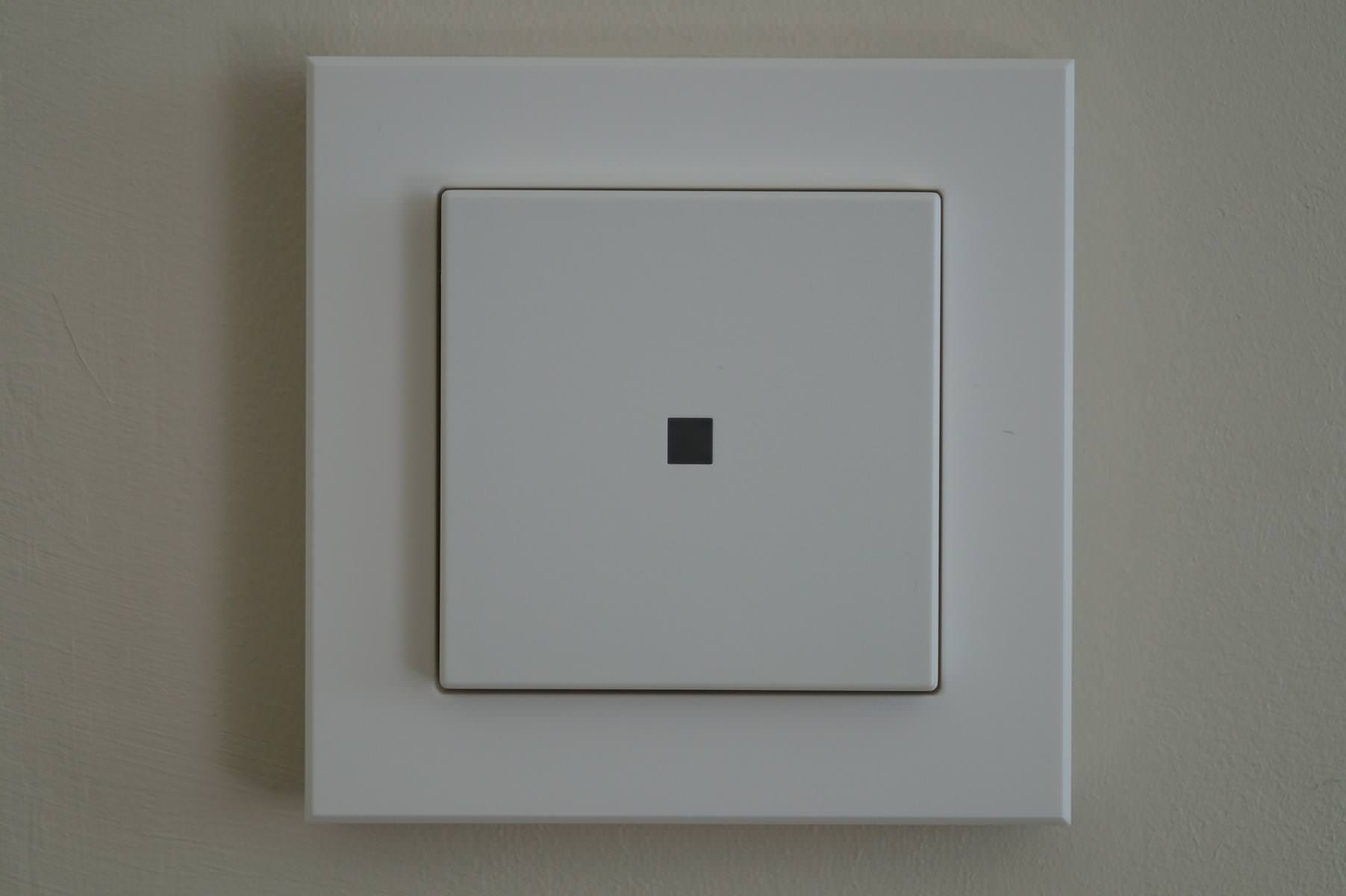

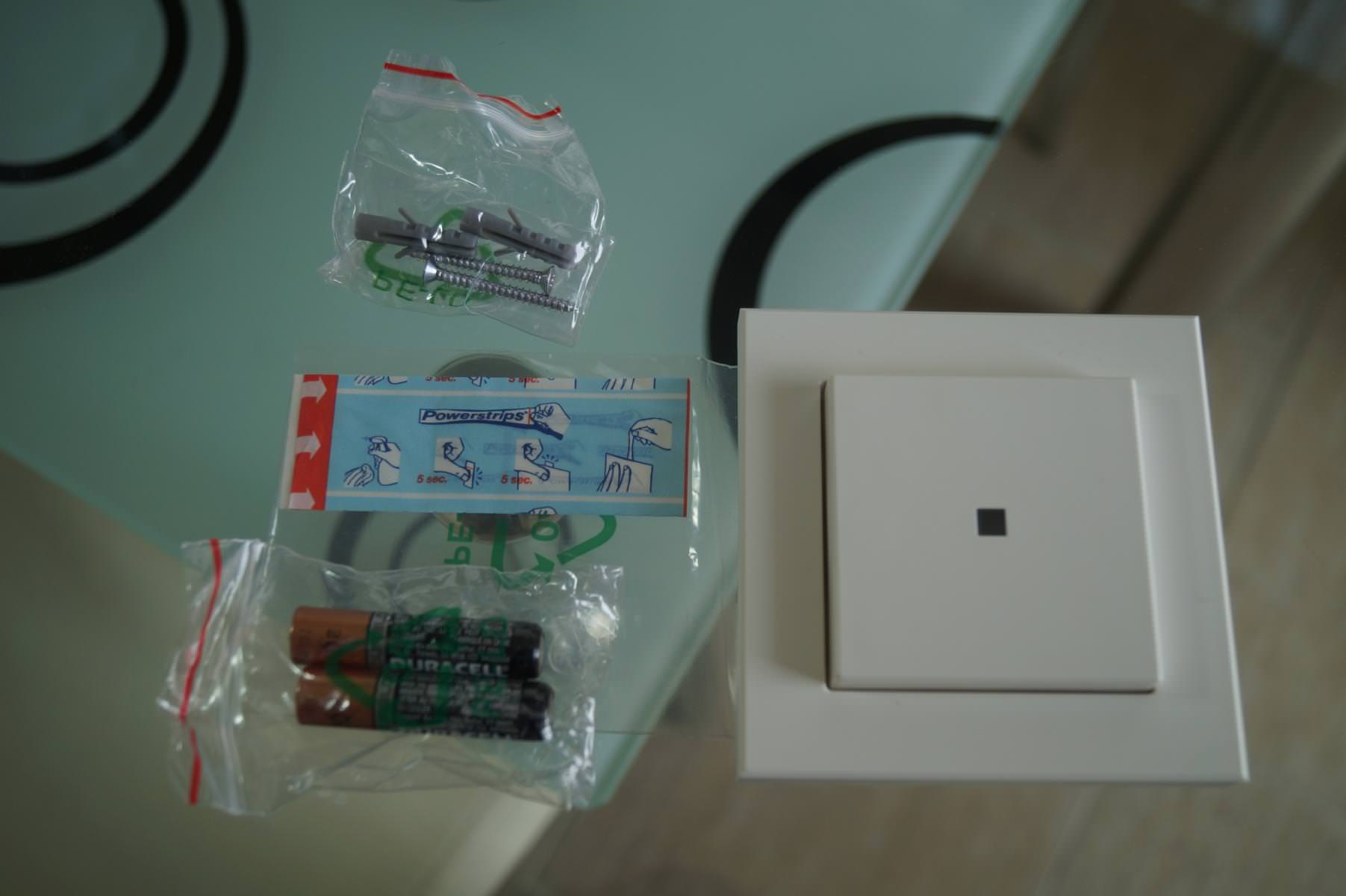

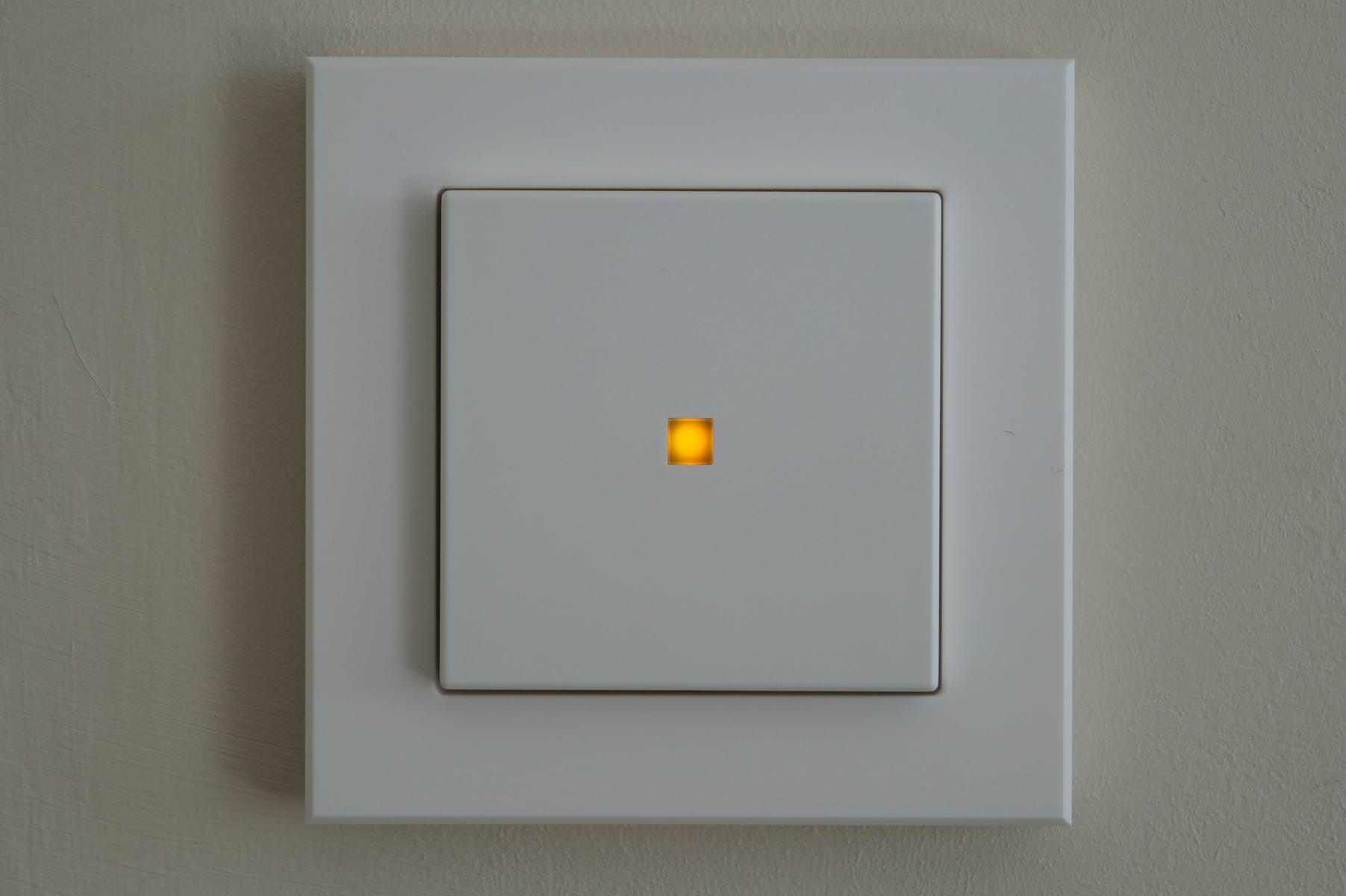

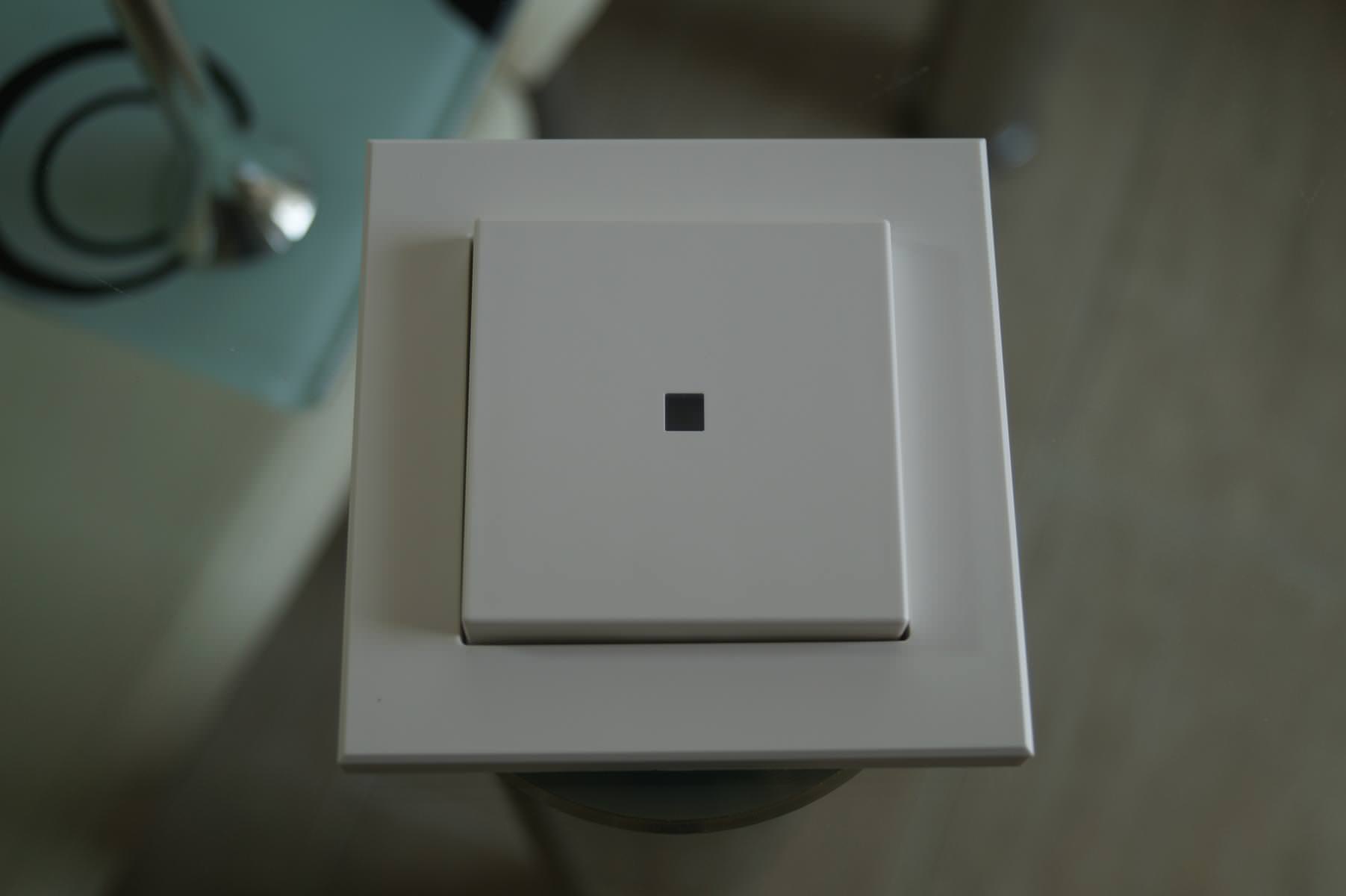

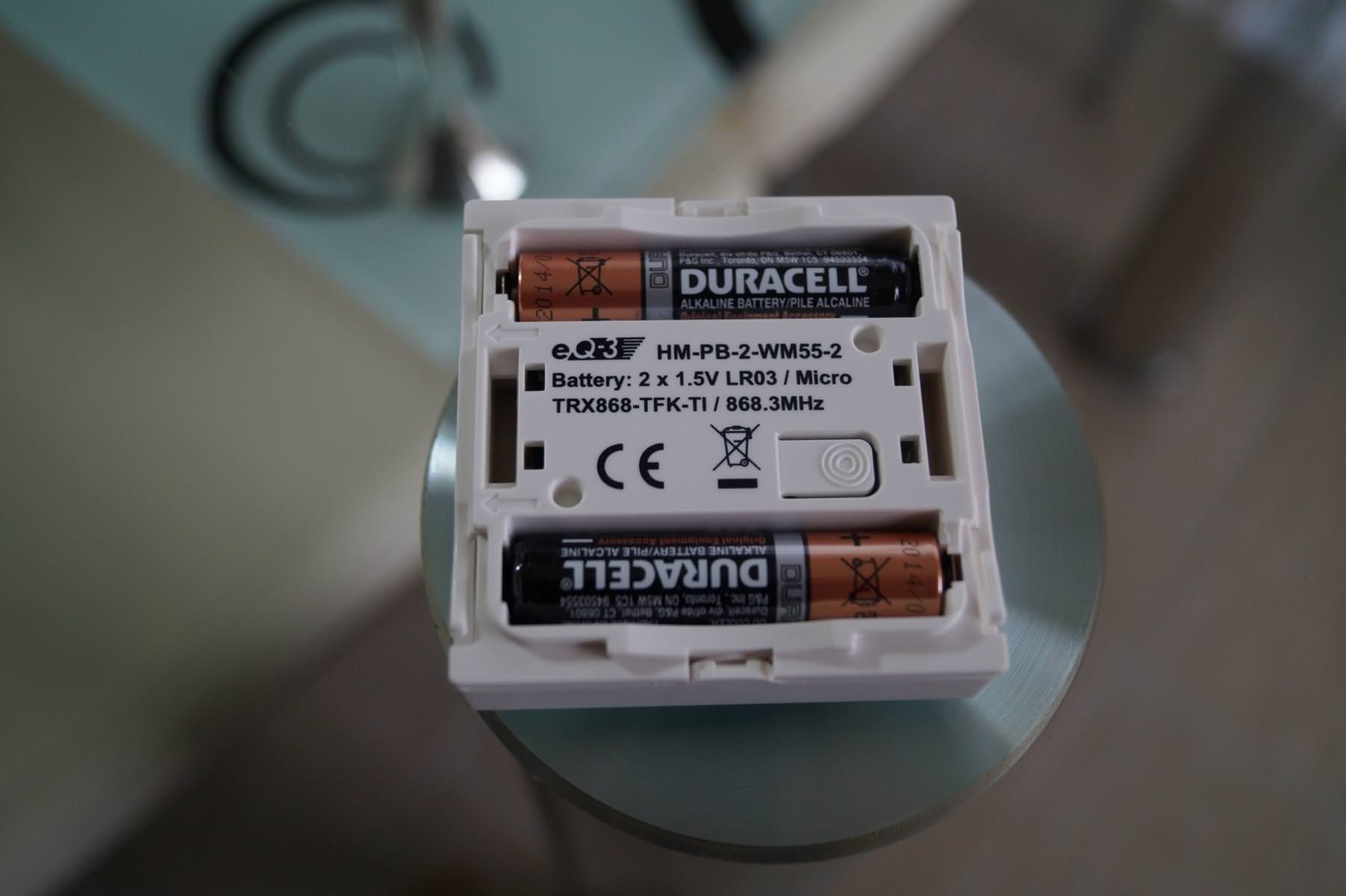

Funk-Schnittstellen, Taster und Sensoren

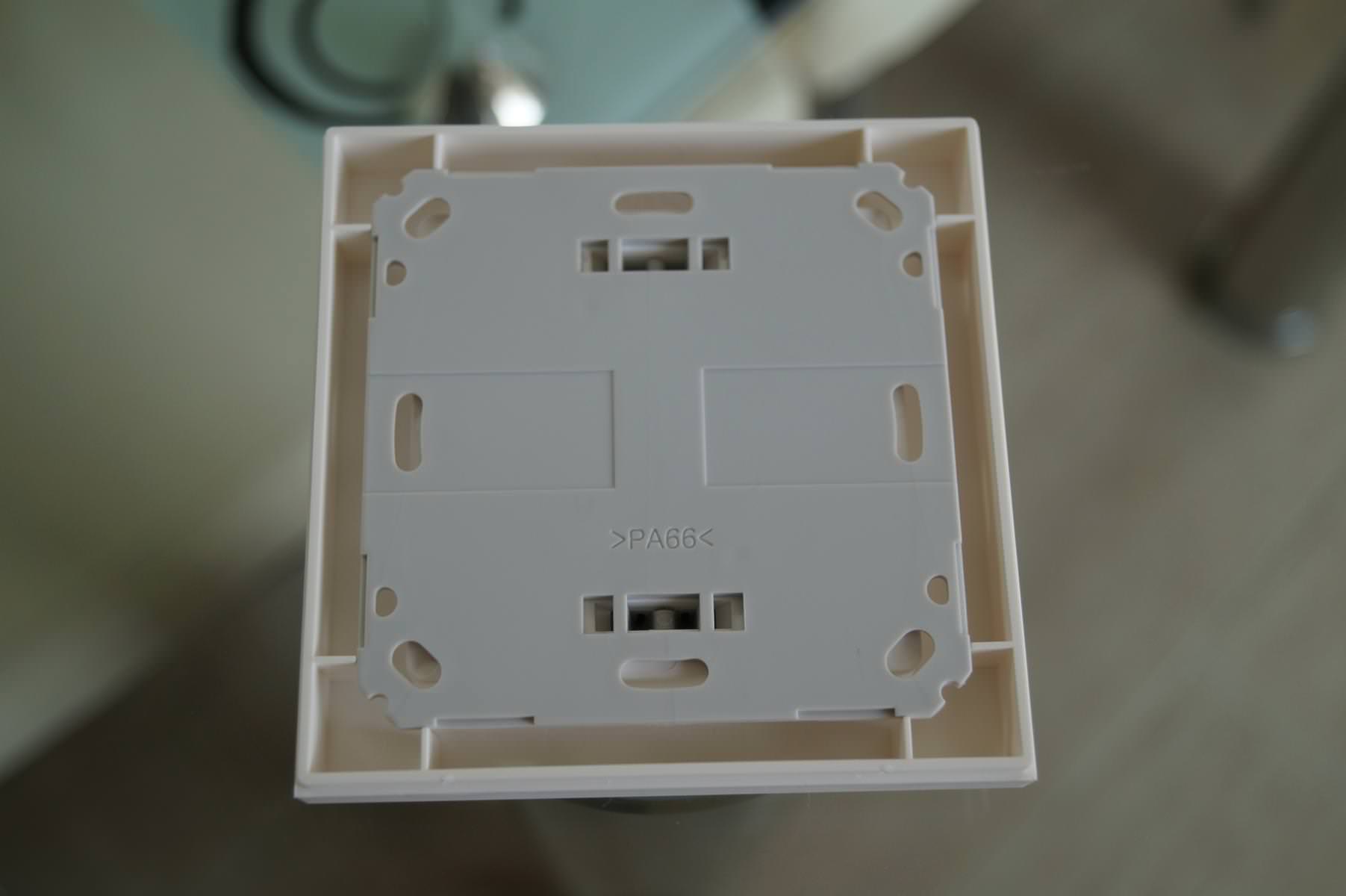

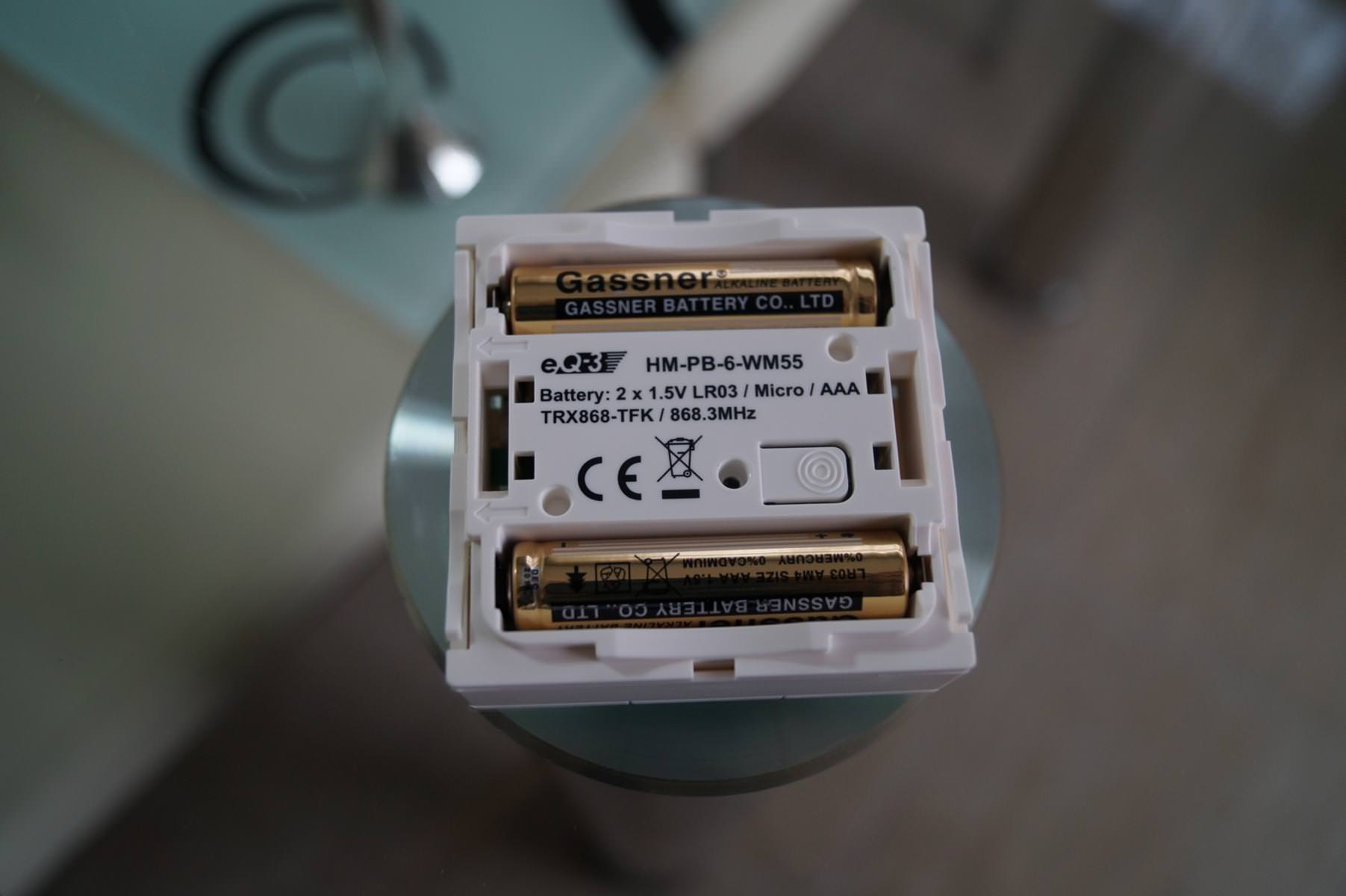

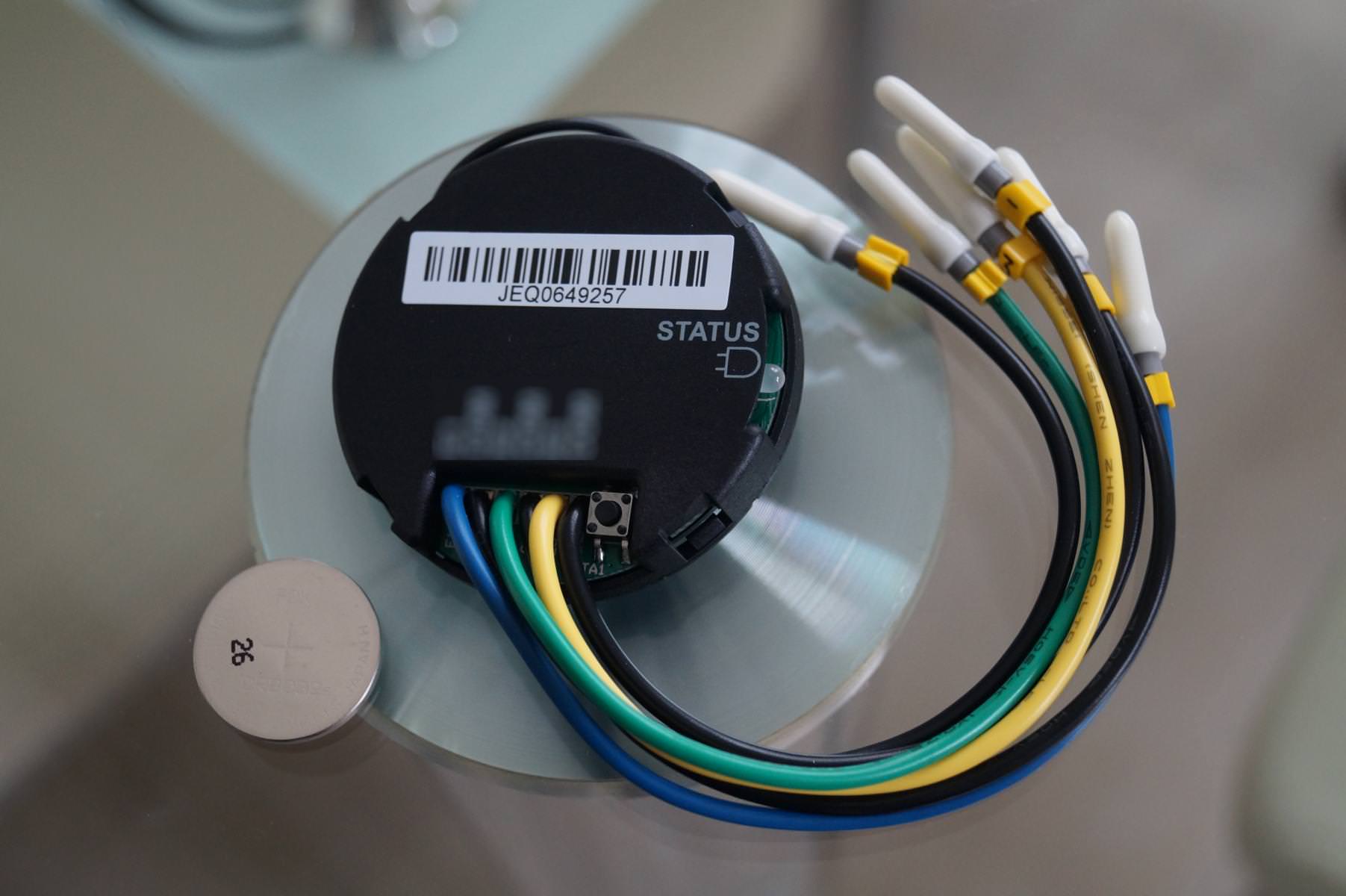

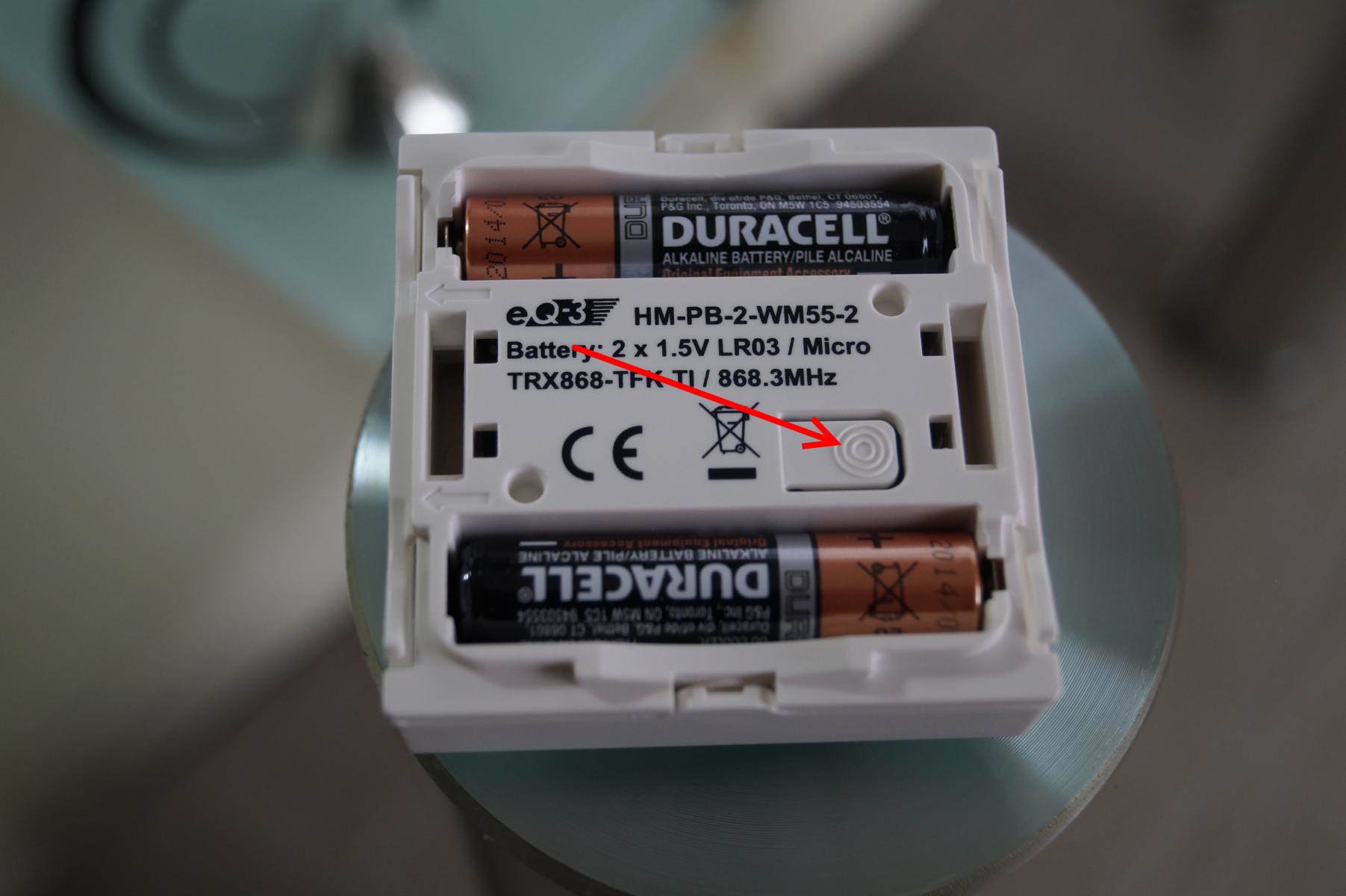

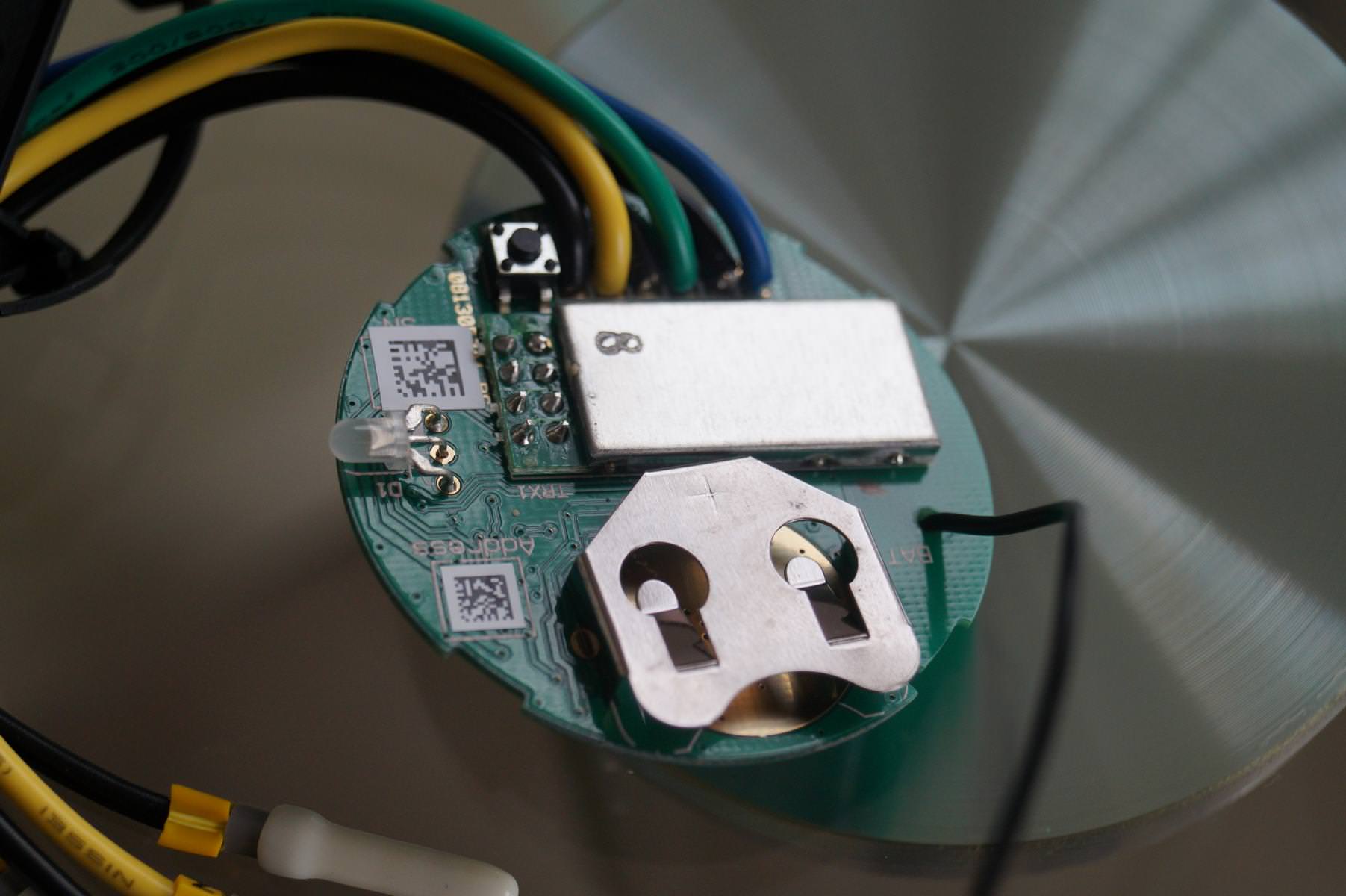

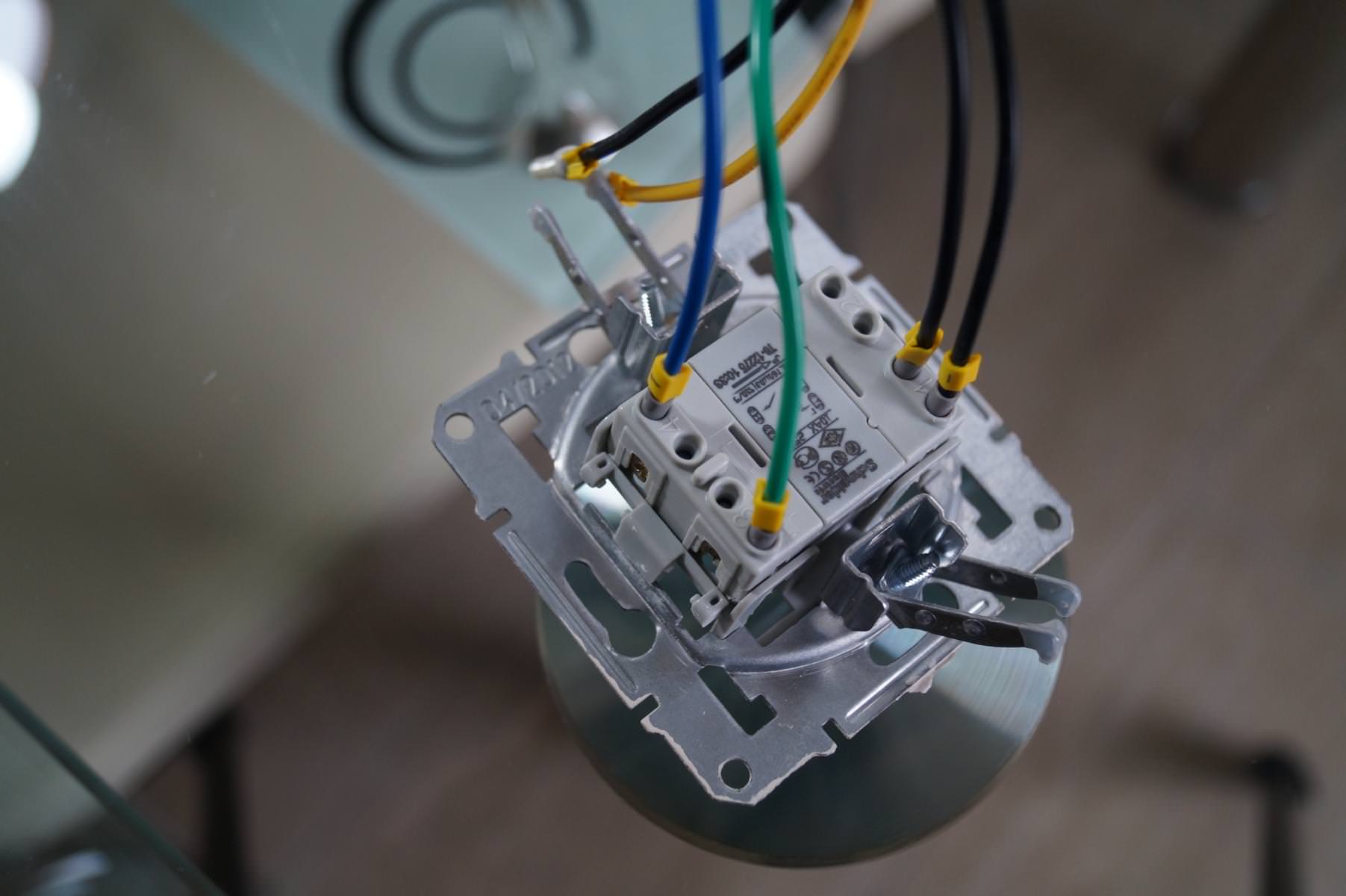

HomeMatic lässt dem Kunden nahezu freie Wahl bei der Auswahl der genutzten Schalter bzw. Taster. Neben verschiedenen eigenen Tasterlösungen werden auch Unterputz-Schnittstellen angeboten, über die es sogar möglich ist, die bestehenden Schalter und Taster beizubehalten. Dies ist besonders praktisch, wenn die Lichtschalter optisch zu den Steckdosen passen, oder eine Doppelschalter-Steckdosen-Kombination genutzt werden soll. Für einige Hersteller werden sogar Blenden-Adapter angeboten, damit die HomeMatic-Taster-Schaltaktor-Kombinationen mit den bestehenden Blenden versehen werden können. So kommen auch Umgewöhnungsmuffel schmerzfrei in den Genuss einer eigenen Smarthome-Anlage. Richtiges Automationsfeeling kommt auf, sobald Sensoren wie der Feuchte- und Temperatursensor mit ins Spiel kommen.

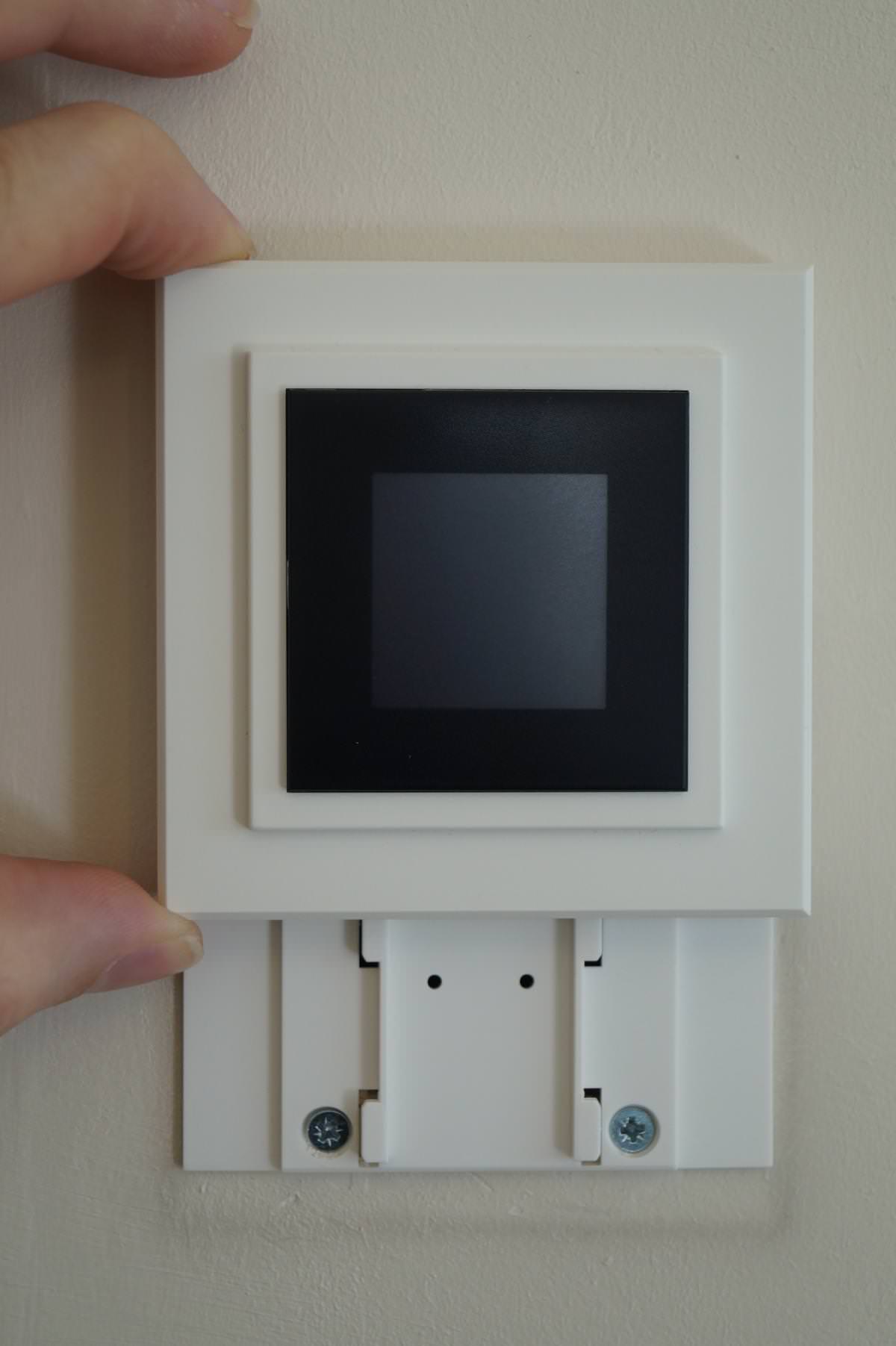

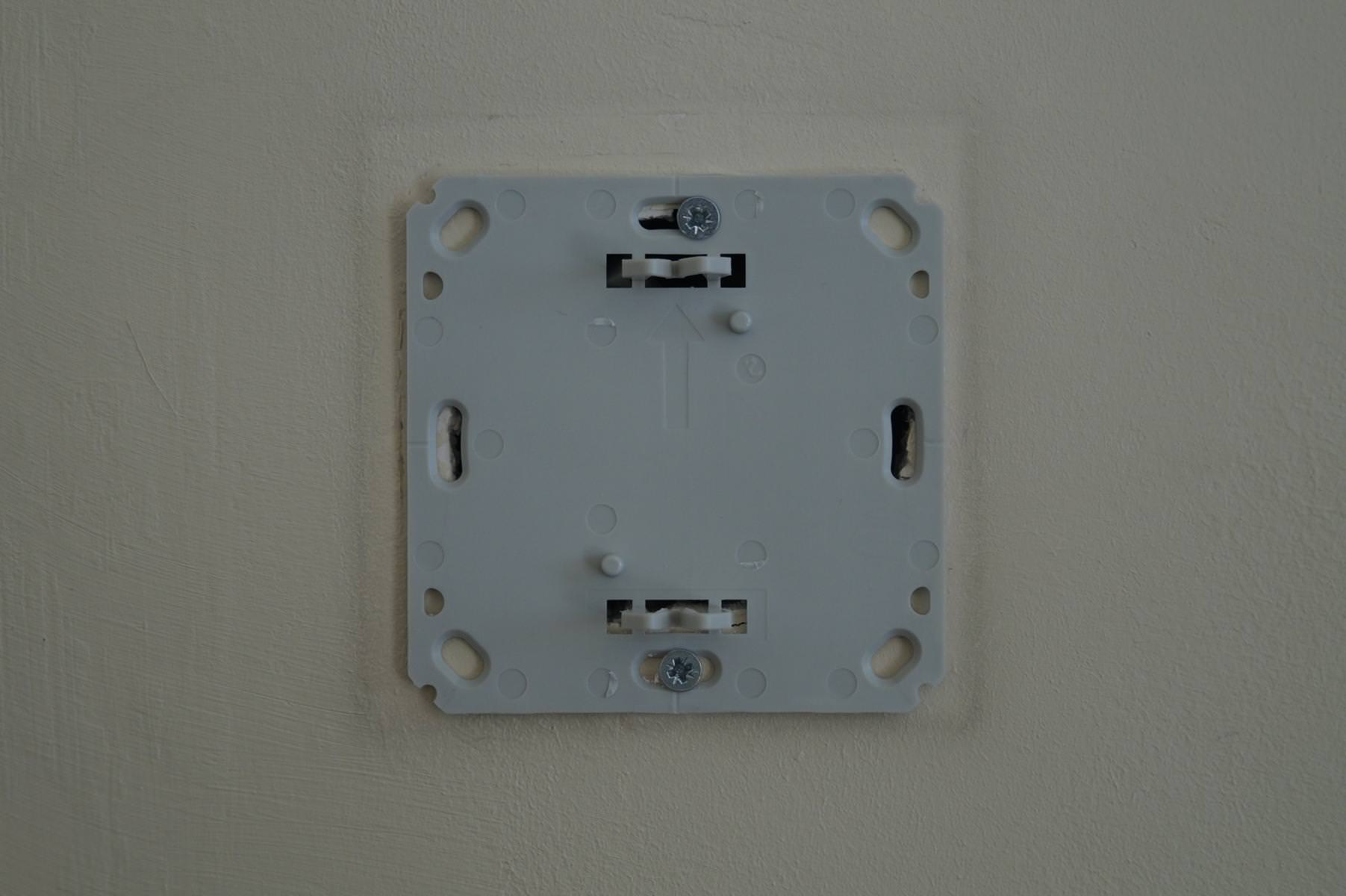

Der Funk-Display-Wandtaster

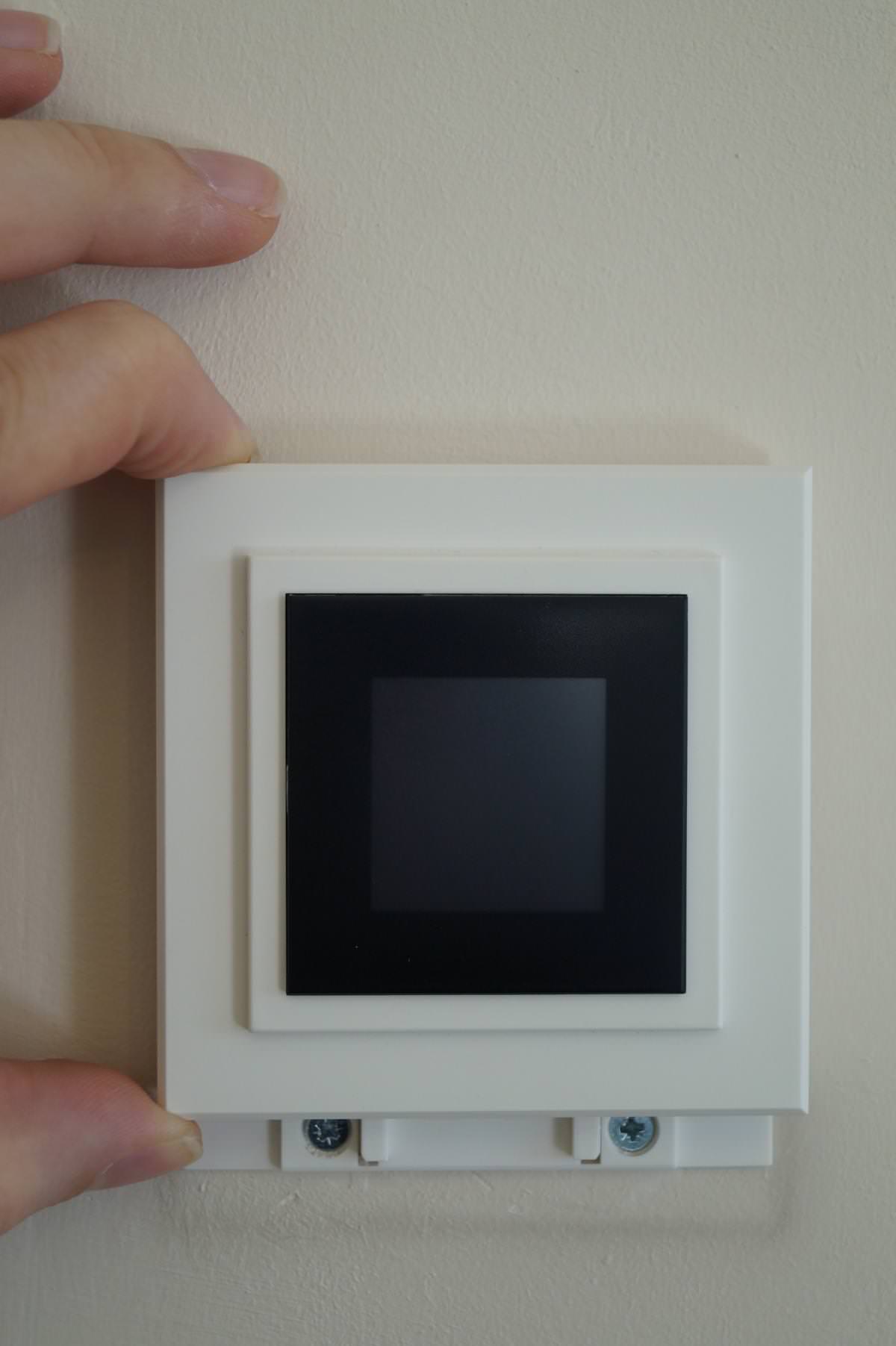

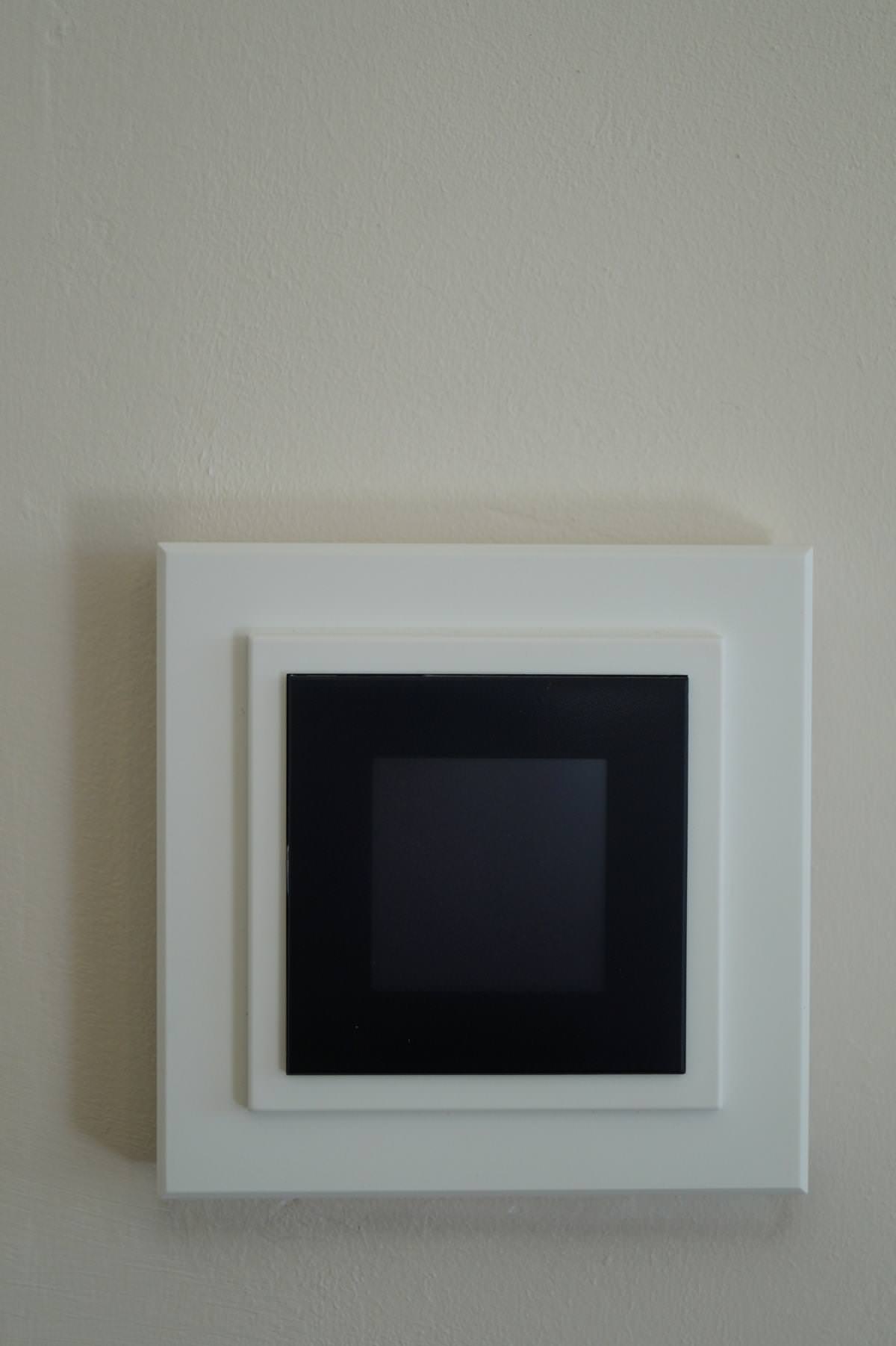

Beginnen wollen wir mit dem derzeitigen Flagschiff der angebotenen HomeMatic-Wandtaster. Dieser verfügt über ein integriertes Farb-OLED-Display, über das die jeweils zu schaltenden Räume bzw. Geräte angezeigt werden können. Die Textbereiche sind dabei relativ frei anpassbar.
Der Wandtaster verfügt über vier Achsen und kann sowohl nach oben und unten, als auch nach links oder rechts betätigt werden. In der Praxis wird nach links oder rechts der jeweilige Kanal gewählt. Durch Drücken nach oben oder unten wird dann die vorher eingestellte Aktion ausgelöst. Hierbei wird zusätzlich auf die Betätigungsdauer geachtet. Ein kurzes Antippen kann eine andere Aktion auslösen als ein langer Druck auf die jeweilige Taste. Somit können pro Kanal vier Aktionen ausgelöst werden. Insgesamt stehen 20 Kanäle zur Verfügung. In der Praxis funktionierte der Displaytaster tadellos. Allerdings muss man gerade bei diesem Taster etwas Geduld mitbringen. Zwar sind die Reaktionszeiten beim Durchschalten wunderbar kurz, jedoch begibt sich der Taster nach einigen Sekunden in den Ruhemodus, um Energie einzusparen. Dies bedeutet, dass der erste Druck auf den Taster das Gerät aufweckt – was in Sekundenbruchteilen passiert – und erst der zweite Tastendruck die eigentliche Aktion auslöst. Der Taster eignet sich also nicht besonders gut für Räume, bei denen es beim Schalten auf jede Sekunde ankommt. Da sich über den Wandtaster so gut wie alle Aktionen einer Heimautomationsanlage ausführen lassen, sehen wir den Wandtaster eher als praktische Smarthome-Schaltzentrale fürs Wohnzimmer oder auch für den Eingangsbereich. Wo genau der Taster jedoch am Ende platziert wird, bleibt jedem selbst überlassen, da dieser keine Schalter-Unterputzdose und auch keine externe Stromversorgung benötigt. Vielmehr sollen drei AAA-Batterien den Displaytaster für bis zu zwei Jahre mit Energie versorgen können. Diese sind direkt in den Taster integriert, sodass dieser sich rein äußerlich kaum von seinen „normalen“ Tastermitstreitern unterscheidet – abgesehen vom Display natürlich. Eine flache Kunststoff-Befestigungsplatte kann wahlweise mit dem mitgelieferten doppelseitigen Klebeband oder auch mithilfe von Schrauben an der Wand befestigt werden. Der Taster wird dann nur noch von oben auf die Halteplatte aufgeschoben. Etwas vermisst haben wir die Möglichkeit, Statusmeldungen über das Display anzeigen zu lassen. Es wäre sehr praktisch, wenn es zum Beispiel möglich wäre, auch die gemessene Luftfeuchte, die Raumtemperatur oder auch den Status der Alarmanlage anzeigen zu lassen.

Der Anlernvorgang unterscheidet sich deutlich von den anderen Geräten. Nachdem die Batterien eingelegt wurden, zeigt das Gerät an, dass keine Geräte angelernt sind. Ein längerer Tastendruck nach rechts öffnet das Anlernmenü. Durch einen kurzen Tastendruck nach einem weiteren Tastendruck nach rechts gelangen wir zum Menüpunkt, über den der Displaytaster an die Zentrale angelernt werden kann. Zwei kurze Tastendrücke nach unten und der Anlernvorgang wird gestartet. Vorher sollte die CCU natürlich in Anlernbereitschaft gebracht werden. Nach einigen Sekunden erscheint der Taster im Posteingang und auf dem Display des Tasters erscheint die Meldung „Anlernen erfolgreich“. Die restliche Konfiguration wird über die Zentrale erledigt. Aber dazu später mehr.
Freigegeben in Smarthome

Im ersten Teil der Serie beschäftigten wir uns mit dem Einbau der HomeMatic-Sicherheitskomponenten. Nun legen wir das Handwerkzeug aus der Hand und greifen zu Maus und Tastatur.

Tipp: Wir nutzen ein eigenes, innovatives Artikelkonzept. Damit Ihnen nichts entgeht, haben wir einen kleinen Artikelwegweiser für Sie verfasst. Viel Spaß beim Lesen!


Die Verbindung zur CCU2

Bevor alles losgehen kann, muss eine Verbindung zur besagten Weboberfläche hergestellt werden. Laut CCU2-Anleitung reicht die Eingabe von http://homematic-ccu2 in der Browserzeile aus, um die Intranetseite aufzurufen. Bei uns funktionierte dieser Weg nicht. Anscheinend verhinderte der eingesetzte Router eine erfolgreiche DNS-Auflösung.

Dies ist jedoch kein Grund zur Panik, da noch mindestens drei weitere Verbindungsmöglichkeiten bleiben. Zum einen kann eine Verbindung über das mitgelieferte Mini-USB-Kabel hergestellt werden, zum anderen kann im Router nachgesehen werden, welche IP-Adresse der eigenen CCU2 zugewiesen wurde. Auch möglich wäre der Einsatz eines extra Netzwerkswitches, welcher nach dem Router angeschlossen wird. Hierdurch können dessen Blockaden umgangen werden, ohne das auf den Schutz der Firewall verzichtet werden muss.

Verbindung per USB:

Verbindung per Fritzbox:

Verbindung per TP-LINK-Router:


Tipp: Das zum kostenlosen Download angebotene WebUI-Handbuch enthält viele nützliche Informationen.



CCU2 Firmwareupdate

Ist die Verbindung erfolgreich hergestellt, muss zuallererst geprüft werden, ob ein neues Firmware-Update zur Verfügung steht. Falls ja, muss dieses eingespielt werden.

CCU2 Uhrzeit einstellen

Nach dem erfolgreichen Update stellen wir die Uhrzeit und das Datum ein.

CCU2 – Absichern

Bevor wir nun mit der eigentlichen Arbeit beginnen, sichern wir die HomeMatic-Basis gegen unerlaubten Zugriff ab. Unser Artikel zum Thema Passwortsicherheit hilft bei der Passwortwahl gerne weiter.


Außerdem verhindern wir die automatische Benutzeranmeldung, damit das soeben gesetzte Passwort auch beim Aufruf der WebUI abgefragt wird. Dies ist vor allem dann wichtig, wenn auf die Basis per Fernwartung zugegriffen werden soll.

Das erste Backup

Sind die grundlegenden Einstellungen der Zentrale eingerichtet, sollte ein erstes Backup angelegt werden.

Auf dem gleichen Weg kann das Backup bei Bedarf auch wieder eingespielt werden. Wir empfehlen, vor geplanten Änderungen, immer eine Sicherung anzulegen.



Das Anlernen der Komponenten

Das Anlernen der Komponenten geht im Normalfall sehr einfach von der Hand. Leider sorgte die zeitweise recht spät erscheinende Anlernrückmeldung anfänglich für Verunsicherung, da im Test einige Geräte erst nach den 60 Sekunden im Posteingang auftauchten. Unser Tipp: Ruhe bewahren und im Zweifelsfall zuerst die Anlernzeit abwarten, bevor ein neuer Anlernversuch gestartet wird. Außerdem ist es ratsam, die bei der jeweiligen Komponente beigelegte Bedienungsanleitung diesbezüglich zu studieren.

Der Programmaufbau

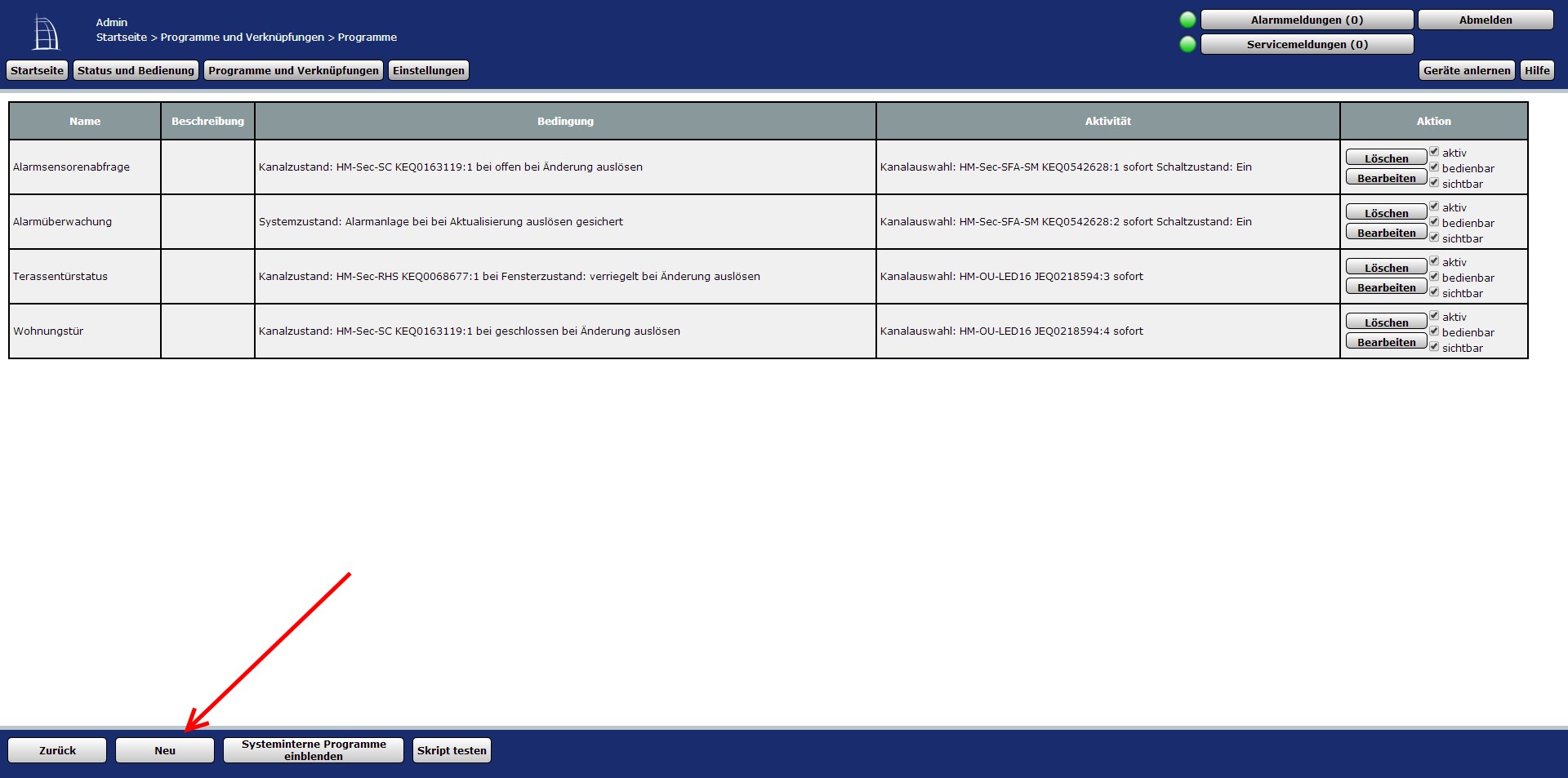

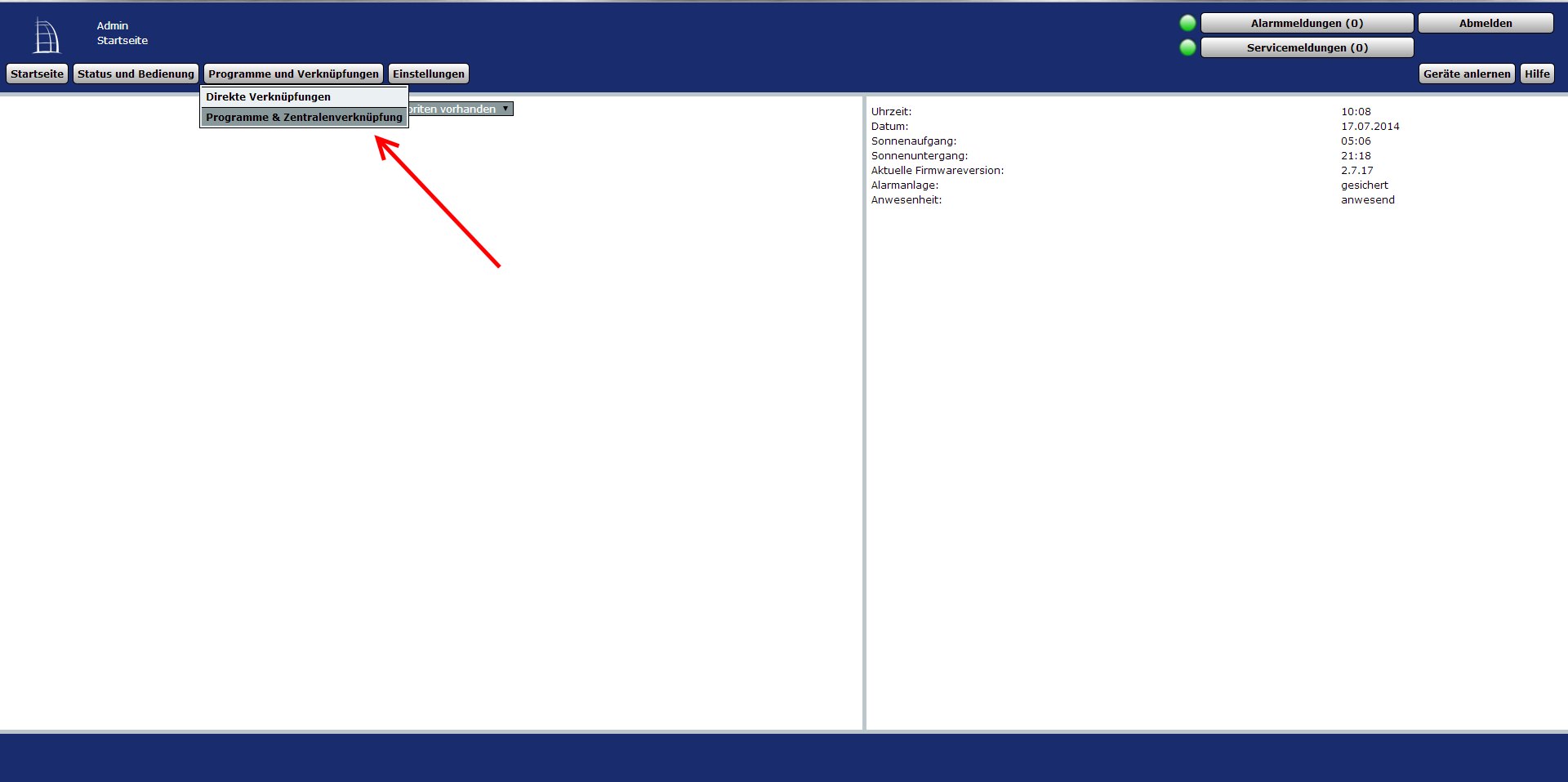

Sind alle Bauteile angelernt, können die zugehörigen Programme eingegeben werden. Leider gibt es auf der Weboberfläche keine Tooltipps oder andere Hilfestellungen, wodurch diese anfangs sehr kompliziert wirkt. Praxisbeispiele oder wenigstens eine Informationsleiste, wie sie beispielsweise beim TP-LINK-R600VPN angezeigt wird, wäre auch bei der WebUI sehr angebracht.
